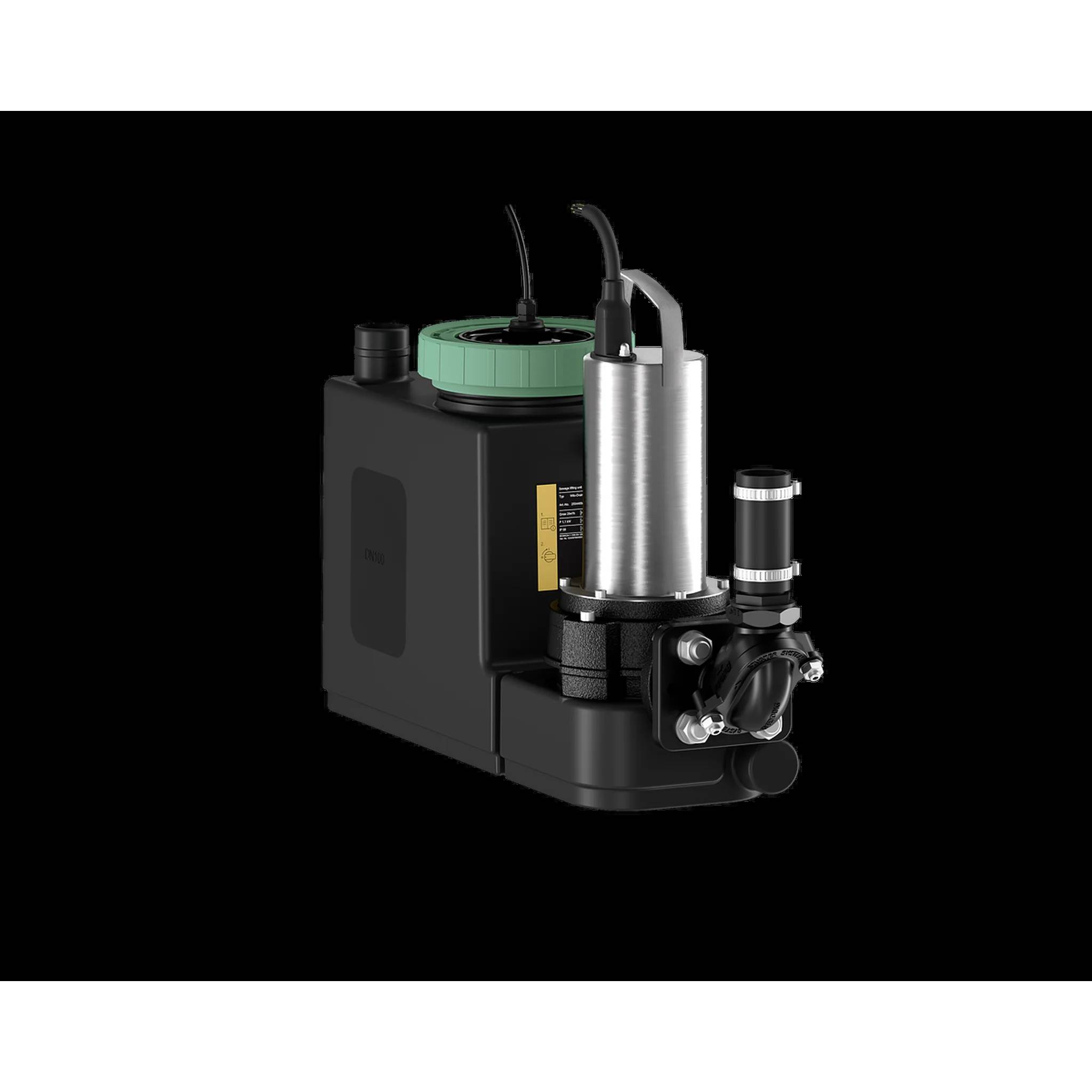

Wilo Abwasser-Hebeanlage DrainLift SANI CUT-S.20T/1, 400 V, 1 Stk.

Die kompakte Einzelpumpenanlage Wilo-DrainLift SANI CUT-S ist die kleinste und leichteste Abwasser-Hebeanlage nach EN 12050-1 und damit ideal für den Einsatz in Ein- und Zweifamilienhäusern geeignet.
Dank ihres großen Schaltvolumens und des Schneidwerks mit Doppelschereffekt bietet die Wilo-DrainLift SANI CUT-S eine hohe Betriebssicherheit.
Mit den frei wählbaren Zuläufen und den kompakten Abmessungen lässt sich die Wilo-DrainLift SANI CUT-S flexibel und unauffällig in einer Vorwandinstallation montieren. Dadurch eignet sie sich ideal für den Austausch älterer, vorhandener Hebeanlagen.
Die anwenderfreundliche Bauweise mit transparentem Deckel macht die Wartung besonders einfach.

Betriebsdaten Fördermedium: Water
Zulässiger Anwendungsbereich Medientemperatur: 3 oC
Max. Medientemperatur, kurzzeitig bis 5 min: 65 oC Umgebungstemperatur: 3 oC
Maximaler Betriebsdruck: 6 bar
Max. zulässiger Druck in der Druckleitung: 1.5 bar Produktdaten Bruttovolumen des Behälters: 21 l
Nutzvolumen bei 180 mm Zulaufhöhe: 11.00 l Schalldruckpegel: 70 dB
Betriebsart (ausgetaucht): Höhe: 458 mm
Länge: 748 mm
Breite: 196 mm
Diagonalmaß: 756 mm
Freier Kugeldurchgang der Hydraulik: 10 mm Motordaten Netzanschluss: Spannungstoleranz: Motornennleistung: 750 W
Nenndrehzahl: 2840 U/Min
Nennstrom: 1.9 A
Isolationsklasse: F
Schutzart Motor: Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 60
Motorschutz: Bimetall
Kabel Länge Anschlusskabel: 4 m
Kabeltyp: Kabelquerschnitt: 6G1 mm2
Netzstecker: Werkstoffe Behälter: PE
Pumpengehäuse: Grey cast iron
Laufrad: Grey cast iron
Welle: Stainless steel
Material Dichtung: NBR
Motorgehäuse: Stainless steel
Einbaumaße Saugseitiger Rohranschluss: DN 100
Druckseitiger Rohranschluss: DN 32
Anschluss Entlüftung: d 50
Bestellinformationen Fabrikat: Produktbezeichnung: DrainLift SANI
CUT-S.20T/1 Gewicht netto ca.: 35 kg
Artikelnummer: 6095514

Kompakte, anschlussfertige, vollüberflutbare Einzelpumpen-Hebeanlage mit Schneidwerkhydraulik zur Förderung von fäkalienhaltigem Abwasser.
Fördermedium
Für die Sammlung und Förderung von fäkalienhaltigem Abwasser in gewerblichen Bereichen:

Abwasser mit Fäkalien

Abwasserförderung gemäß EN 12050
Die Hebeanlage entspricht der Norm DIN EN 12050-1.
Bauart
Gas- und wasserdichter Sammelbehälter:

Geneigter Boden
Revisionsöffnung mit transparentem Deckel

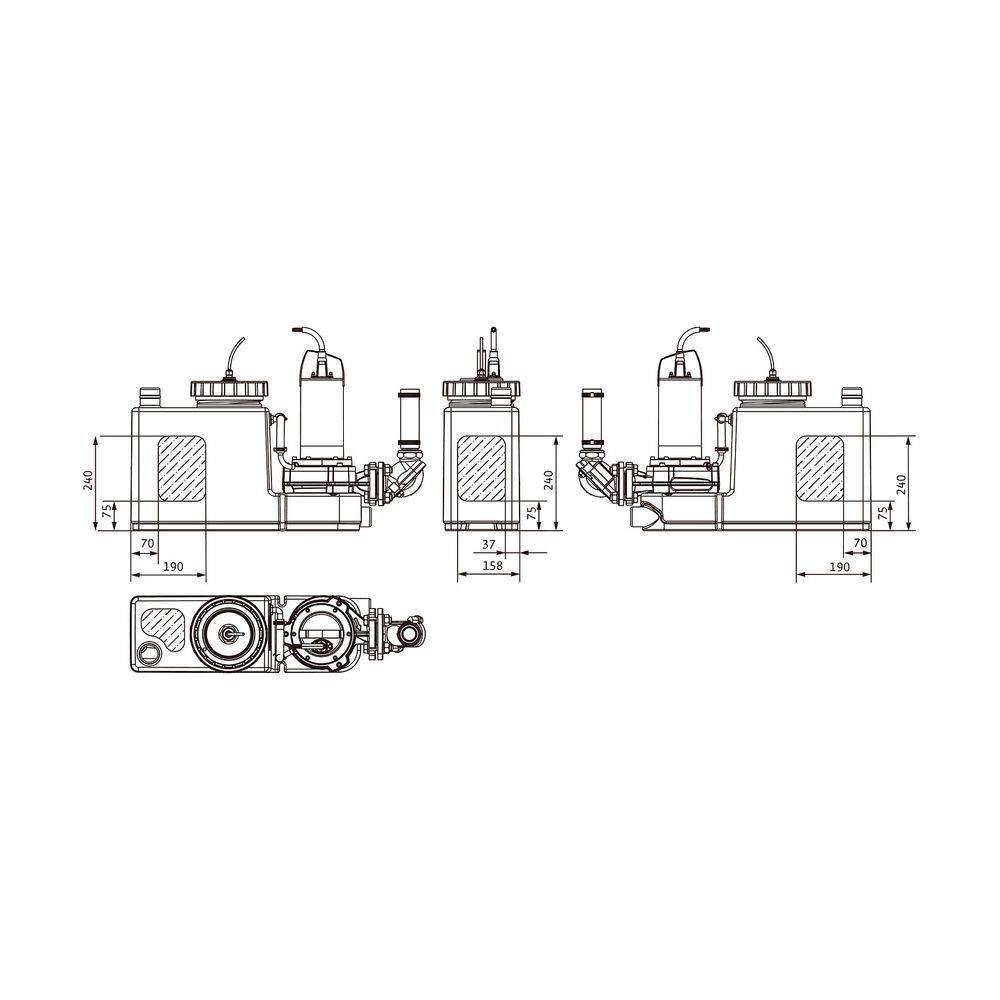

Frei wählbare Zuläufe in den dargestellten Bereichen
Füllstandsmessung per Analogausgangssignal über Reedschalter und zwei Schaltpunkte.

Schneidwerkpumpe:

Montage direkt am Sammelbehälter
Motor mit Oberflächenkühlung (Luftkühlung) und thermischer Motorüberwachung
Druckanschluss mit montiertem Rückflussverhinderer

Vorverdrahtetes Schaltgerät Control MS-L für den Automatikbetrieb:

Sammelstörmeldung über potentialfreien Kontakt
Integrierter und netzunabhängiger Alarm
Einstellbare Nachlaufzeit

Lieferumfang

Vollüberflutbare Hebeanlage mit Schneidwerk, Schaltgerät und Anschlusskabel mit Stecker
Rohranschluss DN/OD 40
HT-Doppelmuffe DN/OD 50 für Entlüftungsanschluss
HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
Bodenbefestigungsset
Schallschutzmatte
Akku 9 V
Einbau- und Betriebsanleitung

Betriebsdaten

Fördermedium: Wasser

Zulässiger Anwendungsbereich

Medientemperatur: 3 °C
Max. Medientemperatur, kurzzeitig bis 5 min.: 65 °C
Umgebungstemperatur: 3 °C
Maximaler Betriebsdruck: 6 bar
Max. zulässiger Druck in der Druckleitung: 1.5 bar

Produktdaten

Bruttovolumen des Behälters: 21 l
Nutzvolumen bei 180 mm Zulaufhöhe: 11.00 l
Schalldruckpegel: 70 dB
Betriebsart (ausgetaucht): S3-10%
Höhe: 458 mm
Länge: 748 mm
Breite: 196 mm
Diagonalmaß: 756 mm
Freier Kugeldurchgang der Hydraulik: 10 mm

Motordaten

Netzanschluss: 3~400 V, 50 Hz
Spannungstoleranz: ±10 %
Motornennleistung: 750 W
Nenndrehzahl: 2840 U/Min
Nennstrom: 1.9 A
Isolationsklasse: F
Schutzart Motor: IP68
Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 60
Betriebsart pro Pumpe: S3-10%
Motorschutz: Bimetall

Kabel

Länge Anschlusskabel: 4 m
Kabeltyp: H07RN-F
Kabelquerschnitt: 6G1 mm²
Netzstecker: CEE 16A, 3P+N+PE, 6h

Werkstoffe

Behälter: PE
Pumpengehäuse: Grauguss
Laufrad: Grauguss
Welle: Edelstahl
Material Dichtung: NBR
Motorgehäuse: Edelstahl

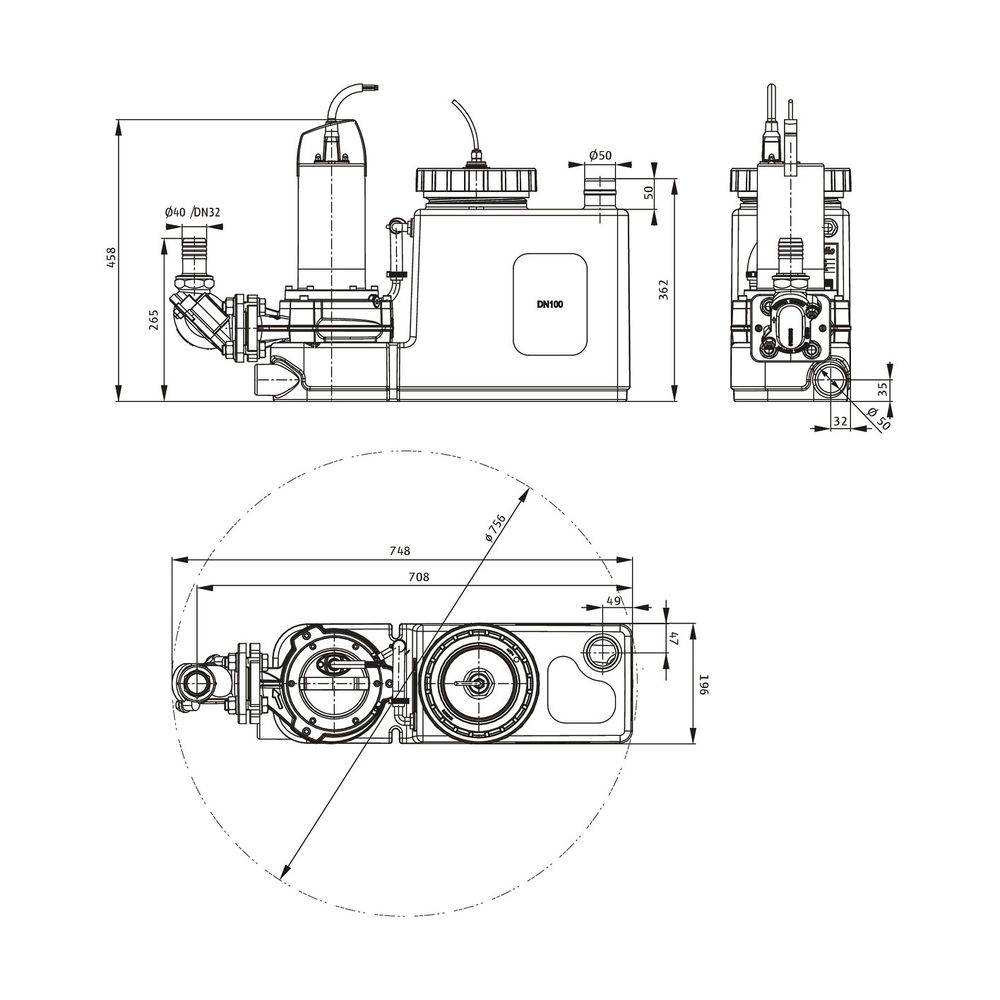

Einbaumaße

Saugseitiger Rohranschluss: DN/OD 90 (HT pipe), DN/OD 110 (HT pipe)
Druckseitiger Rohranschluss: DN 32, DN 40, Ø40mm
Anschluss Entlüftung: DN/OD 50 (HT pipe)

Bestellinformationen

Fabrikat: Wilo
Produktbezeichnung: DrainLift SANI CUT-S.20/T540/1-CEE
Gewicht netto ca.: 35 kg
Artikelnummer: 6095514


Als Hebeanlage für Überflur- oder Vorwandinstallation in Gebäuden oder bei Unterflureinbau in Pumpenschächten:

Wenn das Abwasser nicht direkt über ein natürliches Gefälle in die Kanalisation eingeleitet werden kann
Für die rückstausichere Entwässerung, wenn die Ablaufstelle unterhalb der Rückstauebene liegt


Kompakte, anschlussfertige, vollüberflutbare Einzelpumpen-Hebeanlage mit Schneidwerkhydraulik zur Förderung von fäkalienhaltigem Abwasser. Fördermedium Für die Sammlung und Förderung von fäkalienhaltigem Abwasser in gewerblichen Bereichen: Abwasser mit Fäkalien Abwasserförderung gemäß EN 12050 Die Hebeanlage entspricht der Norm DIN EN 12050-1. Bauart Gas- und wasserdichter Sammelbehälter: Geneigter Boden Revisionsöffnung mit transparentem Deckel Frei wählbare Zuläufe in den dargestellten Bereichen Füllstandsmessung per Analogausgangssignal über Reedschalter und zwei Schaltpunkte. Schneidwerkpumpe: Montage direkt am Sammelbehälter Motor mit Oberflächenkühlung (Luftkühlung) und thermischer Motorüberwachung Druckanschluss mit montiertem Rückflussverhinderer Vorverdrahtetes Schaltgerät Control MS-L für den Automatikbetrieb: Sammelstörmeldung über potentialfreien Kontakt Integrierter und netzunabhängiger Alarm Einstellbare Nachlaufzeit Lieferumfang Vollüberflutbare Hebeanlage mit Schneidwerk, Schaltgerät und Anschlusskabel mit Stecker Rohranschluss DN/OD 40 HT-Doppelmuffe DN/OD 50 für Entlüftungsanschluss HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110 Bodenbefestigungsset Schallschutzmatte Akku 9 V Einbau- und Betriebsanleitung
