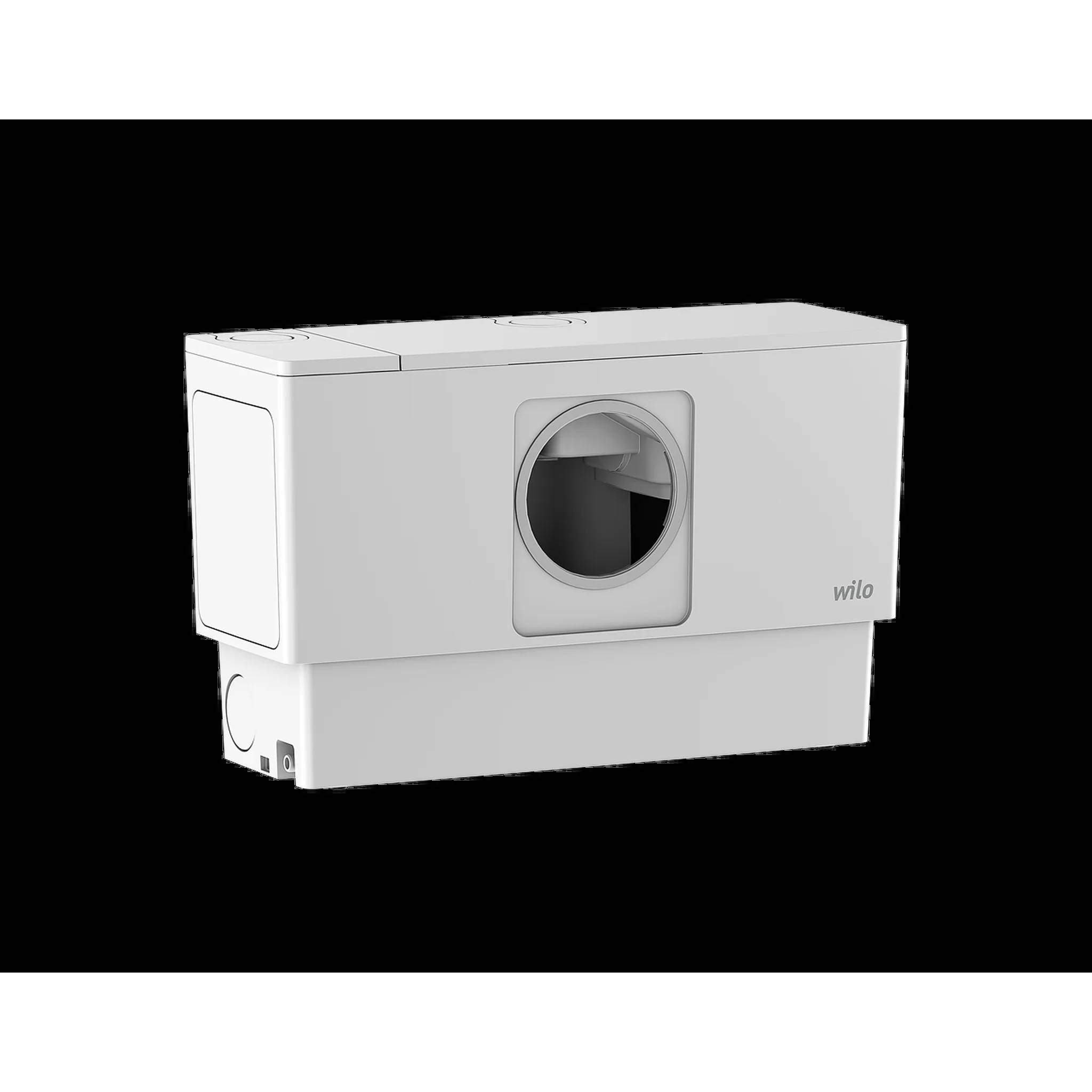

Wilo Abwasser-Kleinhebeanlage DrainLift MINI5-XS/C-EF, 230 V, 750 W, 1 Stk.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 658,40
zzgl. MwSt.
€ 5,50
Nur noch 3 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Hersteller-Serie: DrainLift MINI5
- Hersteller-Warengruppe: Abwasser, Hebeanlagen Schmutz.
- Hersteller-Produktgruppe: Wilo-DrainLift MINI5
- Hersteller-Artikelnummer: 6095129
- Nennstrom: 3,5
- Baulänge: 167
- Bauhöhe: 281
- Bautiefe: 455
- Behältervolumen: 9
- Anzahl der Phasen: 1
- Werkstoff des Behälters: ABS
- Max. Volumenstrom: 9,54
- Max. Förderhöhe: 9,998
- Mit Entlüftung: ja
- Drehzahl: 2800
- Umgebungstemperatur: 3 - 50
- Elektrischer Anschluss: Anschlusskabel mit Stecker
- Bemessungsspannung: 230
- Frequenz: 50 Hz
- Schutzart (IP): IP68
- Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
- Aufgenommene Motorleistung (P1) pro Motor: 0,75
- Motorausgangsleistung (P2): 0,45
- Volumenstrom (BEP): 6,759
- Förderhöhe bei Volumenstrom (BEP): 50,7398658
- Anschlussstandard Auslassseite: EN 1092-2
- Nennbetriebsart: S3 15 %
- Mit Schneidwerk: nein
- Max. Arbeitsdruck: 1
- Anzahl der Einlassöffnungen: 3
- Werkstoff des Pumpengehäuses: Polypropylen (PP)
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: PP-GF
- Anzahl der Pumpen: 1
- Aufstellung hinter dem WC: nein
- Mediumtemperatur (Dauerbetrieb): 3 - 75
- Werkstoffgüte Gebläserad/Laufrad: PP-GF
- Geeignet für Fäkalien: nein
- Nenndurchmesser, Anschluss Auslassseite: DN 32
- Rohraußendurchmesser, Anschluss Auslassseite: 32
- Anschluss Auslassseite: Flansch
- Druckstufe Flanschanschluss Auslassseite: PN 10
- Förderhöhe (max.)
9.998 m
- Betriebsspannung
230 V
- Sauganschluss
DN 50
- Druckanschluss
DN 32
- Breite
512.0000 mm
- Höhe
227.0000 mm
- Abm.
(B x H) 512.0000 mm x 227.0000 mm
- Gewicht
10.5000
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 930612797 Wilo Abwasser-Kleinhebeanlage DrainLift MINI5-XS/C-EF, 230 V, 750 W, 1 Stk.
Beschreibung
Die Wilo-DrainLift MINI5 ist eine komfortable Hebeanlage, die häusliches Abwasser sicher entsorgt. Mit ihrem modernen und ästhetischen Design sowie den geringen Abmessungen ist sie ideal, wenn eine Entwässerung über ein natürliches Gefälle nicht möglich ist. Mit einem wählbaren Druckanschluss (horizontal oder vertikal DN 32/40), mehrere DN 40/50-Zuläufen sowie die Möglichkeit eines seitlichen oder zentralen WC-Anschlusses ist die Hebeanlage individuell anpassbar. Eine aufwändige Zusatzverrohrung für den Druckabgang ist nicht notwendig, was die Installation besonders komfortabel macht, insbesondere bei Modernisierung und Sanierung. Um das Verstopfungsrisiko zu senken und eine hohe Betriebssicherheit zu gewährleisten, ist die Hebeanlage mit einer Abwasserpumpe mit rotierender Schneide ausgestattet.
Betriebsdaten Fördermedium: Water
Zulässiger Anwendungsbereich Medientemperatur: 3 oC
Umgebungstemperatur: 3 oC
Maximaler Betriebsdruck: 1.2 bar
Motordaten Netzanschluss: Spannungstoleranz: Motornennleistung: 300 W
Nenndrehzahl: 2800 U/Min
Nennstrom: 2.6 A
Isolationsklasse: F
Schutzart Motor: Werkstoffe Behälter: ABS
Pumpengehäuse: PP-GF20
Laufrad: PP-GF20
Einbaumaße Saugseitiger Rohranschluss: DN 32
Druckseitiger Rohranschluss: DN 32
Bestellinformationen Fabrikat: Produktbezeichnung: DrainLift MINI5
XS/C-EF Gewicht netto ca.: 7.5 kg
Artikelnummer: 6095129
Kompakte und anschlussfertige Hebeanlage mit Alarmkontakt, für die Entwässerung von Waschbecken, Dusche, Badewanne und Brennwertkessel.
Fördermedium
Zur Sammlung und Förderung in häuslichen Bereichen von:
Abwasser ohne Fäkalien
Kondensat (ab pH-Wert 2,5) − nicht in reiner Form, nur vermischt mit Abwasser aus einem weiteren Zulauf.
Abwasserförderung nach 12050
Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.
Konstruktion
Kompakte und anschlussfertige Hebeanlage mit einer Tauchmotorpumpe. Die Niveauerfassung erfolgt mit einem Niveausensor. Die Entlüftung ist im Zwischenboden integriert und mit einem Aktivkohlefilter ausgestattet. Zusätzlich ist die Hebeanlage mit einem Summer und einem potentialfreien Alarmkontakt (max. Schaltleistung: 42 V=, 500 mA, Kontaktart: Öffner (NC)) ausgestattet. Bei Hochwasser im Behälter erfolgt ein akustischer Alarm durch den Summer. Über den potentialfreien Kontakt kann zudem ein externer Alarmmelder angeschlossen werden. Der Behälterdeckel verschließt die Anlage formvollendet.
Es stehen bis zu vier Anschlüsse zur Verfügung:
1x Zulauf 40 mm (DN 40), ohne Rückflussverhinderer, nach oben ausgeführt, werkseitig verschlossen.
2x Zuläufe 40/50 mm (DN 40/50), mit Rückflussverhinderer, waagerecht nach links und rechts ausgeführt, werkseitig offen.
1x Druckanschluss 32/40 mm (DN 32/40), mit Rückflussverhinderer, nach oben ausgeführt, werkseitig offen. − Bei Bedarf kann der Druckanschluss waagerecht nach rechts ausgeführt werden. Die zugehörige Öffnung ist werkseitig verschlossen.
Lieferumfang
1x Manschette für HT-Rohr DN 32/40 (32/40 mm)
2x Schlauchschellen 32-50 mm
2x Zulaufanschlüsse DN 50 (50 mm)
2x Manschetten für HT-Rohr DN 40/50 (40/50 mm)
2x Rückflussverhinderer
2x Rohrschellen 50-70 mm
2x Schlauchschellen 32-50 mm
2x Verschlussstopfen
6x O-Ringe
Bodenbefestigung (Auftriebssicherung): 2x Befestigungswinkel mit Schrauben und Dübel
Set für Notentleerung (Entwässerungsschlauch, Schlauchschelle, Verschlussstopfen)
Set für Tiefenabsaugung
Set für horizontalen Druckanschluss
Einbau- und Betriebsanleitung
Betriebsdaten
Fördermedium: Wasser, Schmutzwasser - ohne Fäkalien, Kondensat
Zulässiger Anwendungsbereich
Medientemperatur: 3 °C
Umgebungstemperatur: 3 °C
Maximaler Betriebsdruck: 1 bar
Max. Schaltvolumen: 3.2 l
Motordaten
Netzanschluss: 1~230 V, 50 Hz
Spannungstoleranz: ±10 %
Motornennleistung: 450 W
Nenndrehzahl: 2800 U/Min
Nennstrom: 3.5 A
Isolationsklasse: F
Schutzart Motor: IP68
Max. Schalthäufigkeit: 20
Werkstoffe
Behälter: ABS
Pumpengehäuse: PP-GF20
Laufrad: PP-GF20
Einbaumaße
Saugseitiger Rohranschluss: DN/OD 40 (HT pipe), DN/OD 50 (HT pipe)
Druckseitiger Rohranschluss: DN/OD 32 (HT pipe), DN/OD 40 (HT pipe)
Bestellinformationen
Fabrikat: Wilo
Produktbezeichnung: DrainLift MINI5-XS/C-EF
Gewicht netto ca.: 7.5 kg
Artikelnummer: 6095129
Für die Installation innerhalb von Räumen oder als Vorwandinstallation. Zum Anschluss der folgenden Entwässerungsgegenstände:
DrainLift MINI5-XS/C
Waschbecken
Dusche
Badewanne
Geschirrspüler
Waschmaschine
Brennwertkessel
DrainLift MINI5-XS/WC
Toilette
Waschbecken
Dusche
