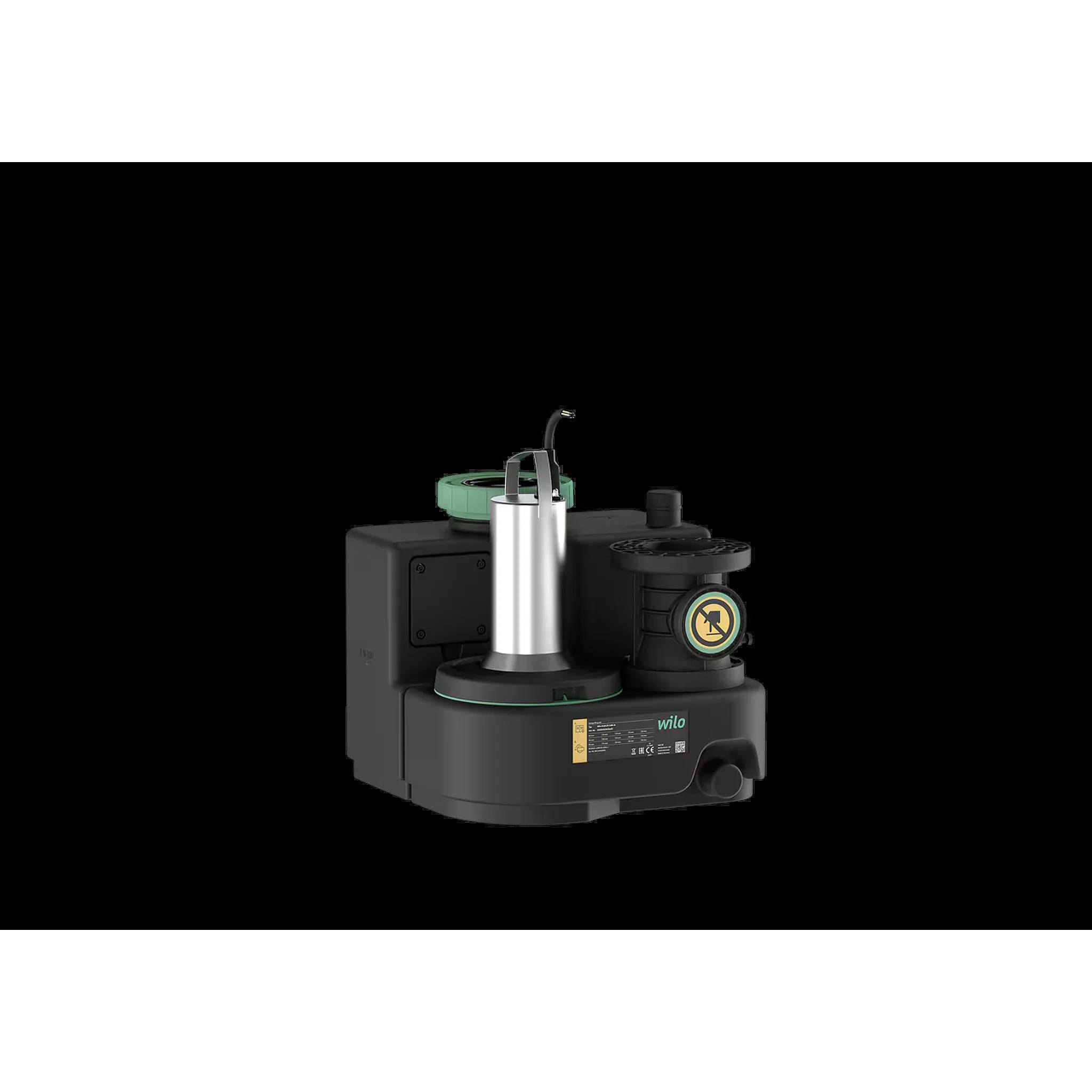

Wilo DrainLift Abwasser-Hebeanlage SANI-S.11/T540/1-CEE, 1 Stk.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 2.136,11
zzgl. MwSt.
€ 49,00
Nur noch 3 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Hersteller-Serie: DrainLift SANI-S
- Hersteller-Warengruppe: Abwasser, Hebeanlagen Fäkalien
- Hersteller-Produktgruppe: Wilo-DrainLift SANI-S
- Hersteller-Artikelnummer: 6098871
- Nennstrom: 1,9
- Baulänge: 490
- Bauhöhe: 511
- Bautiefe: 490
- Behältervolumen: 47
- Anzahl der Phasen: 3
- Max. Volumenstrom: 28,8
- Max. Förderhöhe: 11,03
- Drehzahl: 2840
- Umgebungstemperatur: 3 - 40
- Elektrischer Anschluss: Anschlusskabel mit Stecker
- Bemessungsspannung: 400
- Frequenz: 50 Hz
- Schutzart (IP): IP68
- Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
- Aufgenommene Motorleistung (P1) pro Motor: 1,03
- Motorausgangsleistung (P2): 0,75
- Volumenstrom (BEP): 15,19
- Förderhöhe bei Volumenstrom (BEP): 67,6073898
- Anschlussstandard Auslassseite: EN 1092-2
- Nennbetriebsart: S3 10 %
- Mit Schneidwerk: nein
- Max. Arbeitsdruck: 1,2
- Werkstoffgüte des Behälters: PE-40
- Werkstoff des Pumpengehäuses: Polypropylen (PP)
- Isolationsklasse nach IEC: F
- Max. Partikelgröße: 44
- Werkstoffgüte des Pumpengehäuses: PP-GF
- Anzahl der Pumpen: 1
- Mediumtemperatur (Dauerbetrieb): 3 - 65
- Werkstoffgüte Gebläserad/Laufrad: PP-GF
- Nenndurchmesser, Anschluss Auslassseite: DN 80
- Rohraußendurchmesser, Anschluss Auslassseite: 80
- Anschluss Auslassseite: Flansch
- Druckstufe Flanschanschluss Auslassseite: PN 10
- Förderhöhe (max.)
11.03 m
- Fördermenge (max.)
28.8 m³/h
- Betriebsspannung
400 V
- Leistungsaufnahme (P1)
1.03 W
- Leistung (P2)
0.75 W
- Max. Feststoffgröße
44 mm
- Sauganschluss
DN 110
- Länge
490 mm
- Breite
510.0000 mm
- Höhe
510.0000 mm
- Abm.
(L x B x H) 490 x 510.0000 x 510.0000 mm
- Gewicht
36.5000
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 930612583 Wilo DrainLift Abwasser-Hebeanlage SANI-S.11/T540/1-CEE, 1 Stk.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 930612583 Wilo DrainLift Abwasser-Hebeanlage SANI-S.11/T540/1-CEE, 1 Stk.
Beschreibung
Die kompakte Einzel-Fäkalienhebeanlage Wilo-DrainLift SANI-S ist die kleinste und leichteste Hebeanlage nach EN12050-1 (ohne Schneidrad) und dank ihres leisen Betriebs ideal für den Einsatz in Ein- und Zweifamilienhäusern.
Dank ihres großen Pumpvolumens, der frei wählbaren Zuläufe und der optionalen Ausführung für besonders aggressive Medien, ist die Wilo-DrainLift SANI-S flexibel einsetzbar und einfach zu installieren. Ein gefederter Rückflussverhinderer minimiert den Geräuschpegel am Ende eines jeden Pumpenzyklus. Die anwenderfreundliche Bauweise macht die Wartung besonders einfach.
Betriebsdaten Fördermedium: Water
Zulässiger Anwendungsbereich Medientemperatur: 3 oC
Max. Medientemperatur, kurzzeitig bis 5 min.: 65 oC Umgebungstemperatur: 3 oC
Maximaler Betriebsdruck: 1.2 bar
Max. zulässiger Druck in der Druckleitung: 1.5 bar Produktdaten Bruttovolumen des Behälters: 47 l
Nutzvolumen bei 180 mm Zulaufhöhe: 25.00 l Nutzvolumen bei 250 mm Zulaufhöhe: 32.00 l Schalldruckpegel: 70 dB
Betriebsart (ausgetaucht): Höhe: 511 mm
Länge: 490 mm
Breite: 490 mm
Diagonalmaß: 630 mm
Freier Kugeldurchgang der Hydraulik: 44 mm Motordaten Netzanschluss: Spannungstoleranz: Motornennleistung: 750 W
Nenndrehzahl: 2840 U/Min
Nennstrom: 1.9 A
Isolationsklasse: F
Schutzart Motor: Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 60
Motorschutz: Bimetall
Kabel Länge Anschlusskabel: 4 m
Kabeltyp: Kabelquerschnitt: 6G1 mm2
Netzstecker: Werkstoffe Behälter: PE
Pumpengehäuse: PP-GF30
Laufrad: PP-GF30
Welle: Stainless steel
Material Dichtung: NBR
Motorgehäuse: Stainless steel
Einbaumaße Saugseitiger Rohranschluss: DN 110
(110 mm) Druckseitiger Rohranschluss: DN 80
Anschluss Entlüftung: DN 50 (50 mm)
Bestellinformationen Fabrikat: Produktbezeichnung: DrainLift SANI
S.11/T540/1-CEE Gewicht netto ca.: 28 kg
Artikelnummer: 6098871
Kompakte, anschlussfertige, vollüberflutbare Einzelpumpen-Hebeanlage zur Förderung von fäkalienhaltigem Abwasser.
Fördermedium
Für die Sammlung und Förderung von fäkalienhaltigem Abwasser in gewerblichen Bereichen:
Abwasser mit Fäkalien
Abwasserförderung gemäß EN 12050
Die Hebeanlage entspricht der Norm DIN EN 12050-1.
Bauart
Gas- und wasserdichter Sammelbehälter:
Geneigter Boden
Revisionsöffnung mit transparentem Deckel
Frei wählbare Zuläufe in den dargestellten Bereichen
Füllstandsmessung mit Niveausensor 4 – 20 mA
Abwasserpumpe:
Montage direkt am Sammelbehälter
Motor mit Oberflächenkühlung (Luftkühlung) und thermischer Motorüberwachung
Druckanschluss mit Rückflussverhinderer und angebrachter Revisionsöffnung
Vorverdrahtetes Schaltgerät Control MS-L für den Automatikbetrieb:
Sammelstörmeldung über potentialfreien Kontakt
Integrierter und netzunabhängiger Alarm
Einstellbare Nachlaufzeit
Lieferumfang
Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
Flanschstutzen von DN 80, PN 10 bis DN/OD 110
Flexible Manschette DN/OD 110 für Ablassanschluss
HT-Doppelmuffe DN/OD 50 für Entlüftungsanschluss
HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
Bodenbefestigungsset
Schallschutzmatte
Akku 9 V
Einbau- und Betriebsanleitung
Betriebsdaten
Fördermedium: Wasser
Zulässiger Anwendungsbereich
Medientemperatur: 3 °C
Max. Medientemperatur, kurzzeitig bis 5 min.: 65 °C
Umgebungstemperatur: 3 °C
Maximaler Betriebsdruck: 1.2 bar
Max. zulässiger Druck in der Druckleitung: 1.5 bar
Produktdaten
Bruttovolumen des Behälters: 47 l
Nutzvolumen bei 180 mm Zulaufhöhe: 25.00 l
Nutzvolumen bei 250 mm Zulaufhöhe: 32.00 l
Schalldruckpegel: 70 dB
Betriebsart (ausgetaucht): S3-10%
Höhe: 511 mm
Länge: 490 mm
Breite: 490 mm
Diagonalmaß: 630 mm
Freier Kugeldurchgang der Hydraulik: 44 mm
Motordaten
Netzanschluss: 3~400 V, 50 Hz
Spannungstoleranz: ±10 %
Motornennleistung: 750 W
Nenndrehzahl: 2840 U/Min
Nennstrom: 1.9 A
Isolationsklasse: F
Schutzart Motor: IP68
Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 60
Motorschutz: Bimetall
Kabel
Länge Anschlusskabel: 4 m
Kabeltyp: H07RN-F
Kabelquerschnitt: 6G1 mm²
Netzstecker: CEE 16A, 3P+N+PE, 6h
Werkstoffe
Behälter: PE
Pumpengehäuse: PP-GF30
Laufrad: PP-GF30
Welle: Edelstahl
Material Dichtung: NBR
Motorgehäuse: Edelstahl

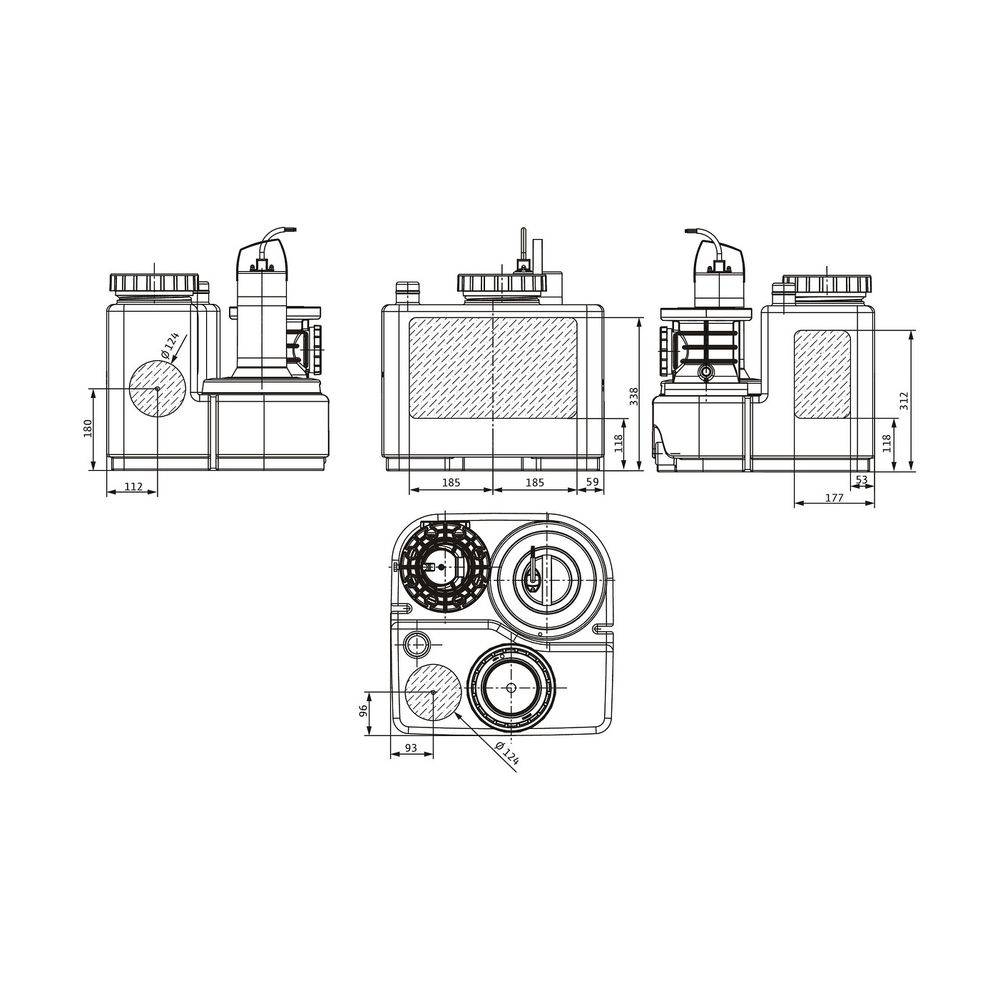

Einbaumaße
Saugseitiger Rohranschluss: DN/OD 110 (HT pipe), DN/OD 160 (HT pipe)
Druckseitiger Rohranschluss: DN 80
Anschluss Entlüftung: DN/OD 50 (HT pipe)
Bestellinformationen
Fabrikat: Wilo
Produktbezeichnung: DrainLift SANI-S.11/T540/1-CEE
Gewicht netto ca.: 28 kg
Artikelnummer: 6098871
Als Hebeanlage für Überflur- oder Vorwandinstallation in Gebäuden oder bei Unterflureinbau in Pumpenschächten:
