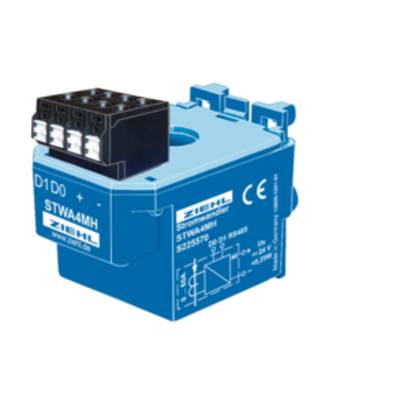

Ziehl STWA4MH Stromwandler 0 bis 60 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 149,99
3
2% = € 3,66
€ 146,33
5
3% = € 5,11
€ 144,88
10
4% = € 6,09
€ 143,90
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 149,99 / Stück)
€ 149,99
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 10 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
AC-Elektronik-Stromwandler
- Strommessung AC 0-60 A (Effektivwertmessung, RMS)
- Auflösung 1 mA
Technische Daten
- Produktgruppe: Netzüberwachung, Neuheiten
- Eingänge/Messgrößen: Strommessung
- Ausgänge: Interface/Bus
- Anschlussspannung: DC 24 V
- Zulassung: UKCA
- Sonstiges: Stromwandler
- Anwendungen: Motorschutz, Pumpenschutz, Überwachung von Begleitheizungen
- Typ
STWA4MH
- Abm.
(B x H x T) 53 x 36 x 56 mm
- Tiefe
56 mm
- Höhe
36 mm
- Breite
53 mm
- Messbereich Strom (max.)
60 A
- Messbereich Strom (min.)
0 A
- AEC-Compliance
AEC-Q101
- Produkt-Art
Stromwandler
Dokumente & Downloads
Datenblatt
Datenblatt 2202130 Ziehl STWA4MH Stromwandler 0 bis 60 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2202130 Ziehl STWA4MH Stromwandler 0 bis 60 A
Beschreibung
Der STWA4MH ist ein Messumformer. Er misst Wechselstrom bis 60 A und verfügt über eine RS485 - Schnittstelle (Modbus RTU). Dadurch wird der gemessene analoge Stromwert digital ausgegeben und kann unmittelbar von einer SPS, einem IPC oder Leitrechner weiterverarbeitet werden. Der zu messende Stromleiter wird durch eine Öffnung (Ø 11 mm) geführt. Bei kleinen Strömen kann durch mehrfaches Durchschleifen des stromführenden Leiters die Empfindlichkeit des Wandlers erhöht werden, z.B. ein zweifaches Durchschleifen, verdoppelt die Empfindlichkeit. Der Messbereich des STWA4MH wird durch mehrfaches Durchschleifen entsprechend reduziert. Für die Erfassung beliebig großer Ströme wird der STWA4MH einfach in den Sekundärkreis eines großen Stromwandlers mit sekundär 5 A geschleift (Kabel mehrfach durch STWA4MH führen).
Ausführung
- Frequenzmessung: 40-70 Hz (sinusförmige Signale)
- Schnittstelle RS 485 (Modbus RTU)
- Adressierbar für bis zu 246 Teilnehmer
- Baudraten 4800, 9600, 19200, 57600, 115200 Aufwand für Verdrahtung minimiert durch Bustechnik
- Anschluss über steckbare Federzugklemmen
- Steuerspannung DC: 24 V (10...30 V)
- Gehäuse rastbar auf Tragschiene 35 mm oder Schraubbefestigung
- Durchsteckstromwandler (Ø 11 mm)
