Gebäudetechnologie: Elektrische Sicherheit, Energiemanagement und Netzanalyse
Installationstester C.A 6117
Mit Inkrafttreten der neuen überarbeiteten DIN VDE 0100-600 und DIN VDE 0105-100/A1 steht bei der Erst- und Inbetriebnahmeprüfungen die Gefahrenbeurteilung deutlich im Vordergrund. Auch ist die rasche Umsetzung der gesetzlichen Vorgaben im Zuge dieser Vorschriften dringend geraten!
Für die messtechnische Kontrolle der Installationsarbeiten in Gebäuden bietet sich hier von Chauvin Arnoux der Installationstester C.A 6117 an.

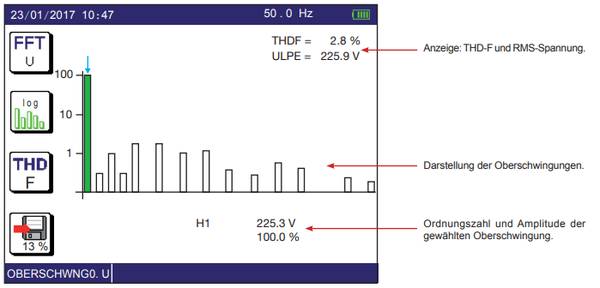

Neben den „normalen üblichen“ Messungen und Prüfungen der Schutzmaßnahmen sollten auch die Oberschwingungen im Gebäude gemessen werden. Gemäß der EN50160 darf der Gesamtoberschwingungsgehalt der Spannung einen THD-Wert von 8% nicht überschreiten.
Wärmebildkamera C.A 1954
Ein weiteres Augenmark sollte auf die Oberschwingungen des Stromes gelegt werden. In der DIN VDE 0100-520 Abschnitt 524.2.2 heißt es: Wenn die Oberschwingung 3. Ordnung und ungerade Vielfache der Oberschwingung 3. Ordnung mehr als 33% Gesamtoberschwingungsverzerrung betragen, kann es notwending sein, den Querschnitt des Neutralleiters zu vergrößern.
Schnell kann es hier zur Überhitzung bzw. zum Brand in einer Verteilung kommen. Deshalb bietet sich ebenfalls eine regelmäßige Überprüfung der Anlage mit einer Wärmebildkamera an.
Solche Geräte, wie zum Beispiel die C.A 1954, eignen sich besonders für Anwendungen in der elektrischen Instandhaltung. Erwärmungen die auf Überlastungen, unsymmetrische Lasten oder defekte elektrische Kontakte zurückzuführen sind, können somit einfach und schnell identifiziert werden.
Den Stromverbrauch managen und Energiekosten optimieren
Neben dem Prüfen der elektrischen Sicherheit und den erforderlichen vorbeugenden Wartungsarbeiten spielt die Thematik Energieeffiezienz in der heutigen Zeit ebenfalls eine entscheidene Rolle.
Ein Energiemanagementsystem nach ISO 50001 ist der zentrale Faktor, um den Energieverbrauch systematisch, ganzheitlich und langfristig im Unternehmen zu senken. Hierzu müssen Unternehmen aufbau- und ablauforganisatorische Regelungen mit nachhaltiger Wirkung schaffen.

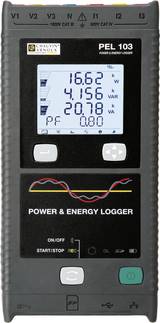

Der Leistungs- und Energierecorder PEL 103 ist ein intelligentes Gerät, wirtschaftlich und sehr einfach zu benutzen. Für Elektriker, Techniker und Ingenieure, die sich um Energieeffizienz, energetische Sanierung von Gebäuden oder Energie-Audits kümmern, ist es ein langfristiges unverzichtbares Hilfsmittel, da die Kontrollaudits alle vier Jahre zu wiederholen sind. Die Geräte sind universell einsetzbar und passen Dank ihrer magnetischen Geräterückseite in jeden Schaltschrank.
Unsere Netzstrukturen sind in einem rasanten Wandel. Sowohl in der Industrie als auch in Privathaushalte werden kaum noch reine ohmsche Verbraucher eingesetzt. Durch die Vielzahl der zum Einsatz kommenden "nicht linearen" Lasten (elektronische Vorschaltgeräte, Schaltnetzteile, Frequenzumrichter, Schweißgeräte...) entstehen.
Netz-Analysegerät C.A 8336
Oberschwingungsströme welche die Neutralleiter belasten und weitere Störungen im Netz verursachen können. Die Verbraucherstruktur entwickelt sich immer mehr in kapazitive Richtung.
Kapazitive Bauteile (Netzteile, Näherungsschalter, elektronische Zähler) werden ungenau, überhitzen oder werden zerstört. Mit dem Netzanalysator C.A 8336 kommen Sie diesen Störungen schnell auf die Spur und können rechtzeitig Gegenmaßnahmen einleiten und so Produktionsausfälle und damit Kosten vermeiden.
