NH-Sicherung
781 ErgebnisseDetails | Preis | Verfügbarkeit | Nennstrom - gerundet | Sicherungsgröße | Polzahl | Auslöse-Charakteristik | |
|---|---|---|---|---|---|---|---|
 Hager LNH41250M NH-Sicherung 1250 A 1 St.Conrad Electronic Bestell-Nr.:3199627 EAN:3250614132933 Teile-Nr.:LNH41250M € 112,49 zzgl. MwSt. Lieferung Mi., 4. Nov. | 1250 A | - | - | - | |||
 Bestell-Nr.:1522109 EAN:8430399001166 Teile-Nr.:1B769.000000 zzgl. MwSt. 51 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 160 A | 00 | - | - | |||
 Bestell-Nr.:1522102 EAN:4086500083084 Teile-Nr.:1B645.000000 zzgl. MwSt. 112 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 35 A | 000 | - | - | |||
 Bestell-Nr.:1522103 EAN:4086500083091 Teile-Nr.:1B647.000000 € 3,33 zzgl. MwSt. 82 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 40 A | 000 | - | - | |||
Bestell-Nr.:801325211 EAN:4001869071060 Teile-Nr.:3NA38307 steuerfreie IGL 465 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 100 A | 00 | - | - | |||
Bestell-Nr.:629397 EAN:4001869071084 Teile-Nr.:3NA38227 € 10,83 zzgl. MwSt. 32 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 63 A | 00 | - | - | |||

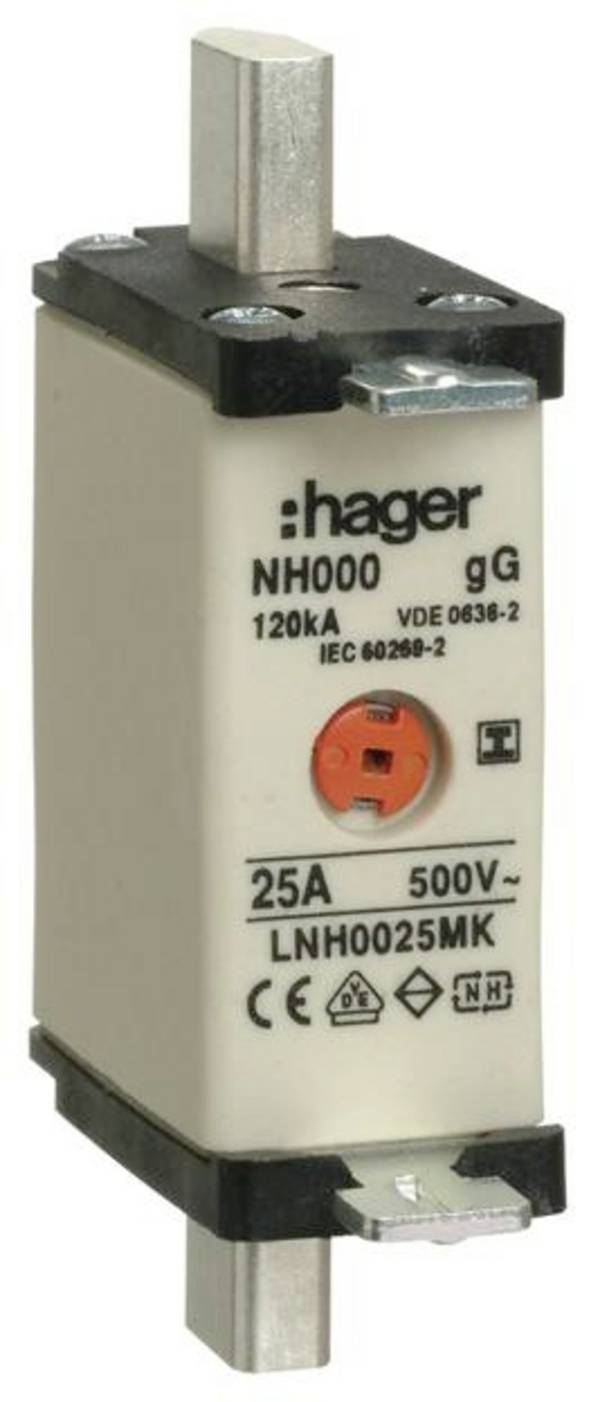

 Hager LNH0025MK NH-Sicherung 25 A 3 St.Conrad Electronic Bestell-Nr.:2816784 EAN:3250614122460 Teile-Nr.:LNH0025MK -11% € 14,99 € 13,33 zzgl. MwSt. Lieferung Mi., 4. Nov. | 25 A | - | - | - | |||
Bestell-Nr.:629390 EAN:4001869057101 Teile-Nr.:3NA3820 zzgl. MwSt. 135 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 50 A | 000 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622274 EAN:5027590467209 Teile-Nr.:200NHG1B -10% € 24,16 € 21,66 zzgl. MwSt. Bald verfügbar | 200 A | 1 | - | - | |||
 Bestell-Nr.:1522107 EAN:4086500083138 Teile-Nr.:1B663.000000 zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 100 A | 000 | - | - | |||

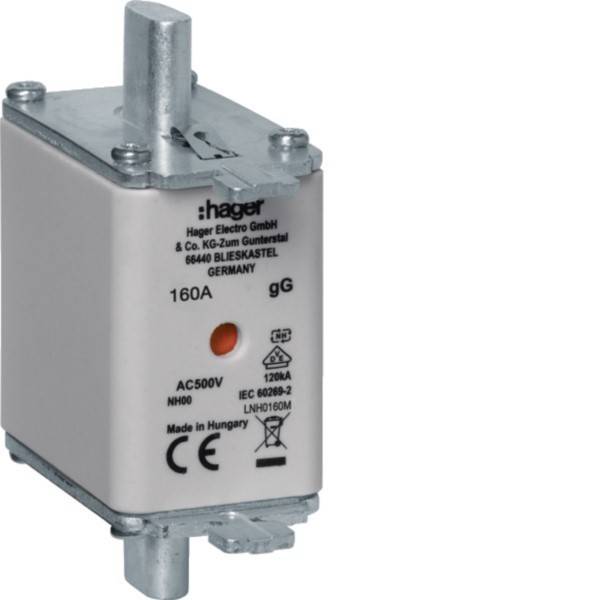

 Hager LNH0160M NH-Sicherung 160 A 3 St.Conrad Electronic Bestell-Nr.:2816773 EAN:3250614120770 Teile-Nr.:LNH0160M zzgl. MwSt. Lieferung Mi., 4. Nov. | 160 A | - | - | - | |||
 Hager LNH0080MK NH-Sicherung 80 A 3 St.Conrad Electronic Bestell-Nr.:2816796 EAN:3250614122514 Teile-Nr.:LNH0080MK € 13,33 zzgl. MwSt. Lieferung Mi., 4. Nov. | 80 A | - | - | - | |||
 Bestell-Nr.:629394 EAN:4001869057224 Teile-Nr.:3NA3830 zzgl. MwSt. 15 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 100 A | 000 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2481009 EAN:4001869583242 Teile-Nr.:3NA32524KK01 zzgl. MwSt. Lieferung Do., 29. Okt. | 315 A | 2 | 1 | - | |||
 Bestell-Nr.:629401 EAN:4001869057255 Teile-Nr.:3NA3832 -8% € 10,83 € 9,99 zzgl. MwSt. Bald verfügbar | 125 A | 00 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622354 EAN:5027590225281 Teile-Nr.:315NHG1B -44% € 44,99 € 24,99 zzgl. MwSt. Bald verfügbar | 315 A | 1 | - | - | |||
 Bestell-Nr.:629385 EAN:4001869056968 Teile-Nr.:3NA3810 zzgl. MwSt. 21 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 25 A | 000 | - | gPV | |||
 Bestell-Nr.:1522108 EAN:8430399001159 Teile-Nr.:1B765.000000 -14% € 5,83 € 4,99 zzgl. MwSt. 113 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 125 A | 00 | - | - | |||
 Bestell-Nr.:629387 EAN:4001869057002 Teile-Nr.:3NA3812 -8% € 9,99 € 9,16 zzgl. MwSt. Bald verfügbar | 32 A | 000 | - | - | |||

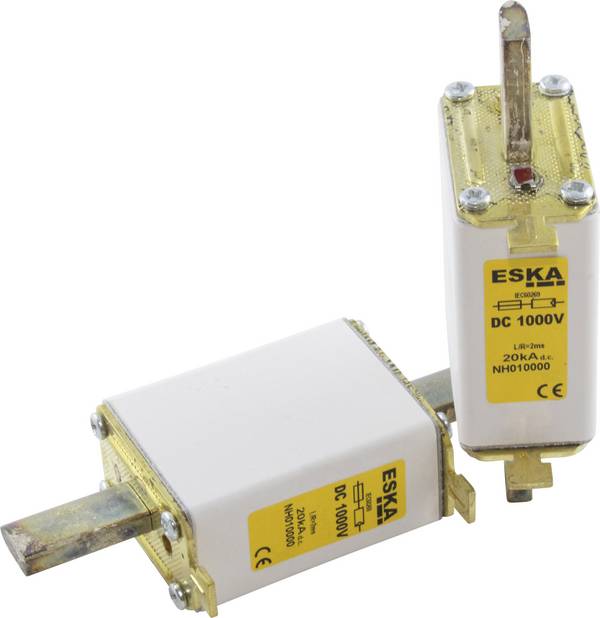

 Bestell-Nr.:520057 EAN:4016138596441 Teile-Nr.:NH 0 1000V DC 125A zzgl. MwSt. Lieferung Di., 22. Dez. | 125 A | 0 | - | - | |||
 Bestell-Nr.:629382 EAN:4001869056883 Teile-Nr.:3NA3805 € 9,16 zzgl. MwSt. 37 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 16 A | 000 | - | - | |||
 Bestell-Nr.:629389 EAN:4001869057071 Teile-Nr.:3NA3817 -14% € 9,16 € 7,91 zzgl. MwSt. 34 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 40 A | 000 | - | - | |||
 Bestell-Nr.:629392 EAN:4001869057149 Teile-Nr.:3NA3822 € 7,91 zzgl. MwSt. 70 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 63 A | 000 | - | - | |||
 Abb. ähnlich Bestell-Nr.:1522127 EAN:4086500084111 Teile-Nr.:1F655.000000 € 5,20 steuerfreie IGL 240 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 63 A | 000 | - | - | |||
 Bestell-Nr.:1522101 EAN:4086500083077 Teile-Nr.:1B643.000000 zzgl. MwSt. 38 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 32 A | 000 | - | - | |||
 Hager LNH0040MK NH-Sicherung 40 A 3 St.Conrad Electronic Bestell-Nr.:2816787 EAN:3250614122484 Teile-Nr.:LNH0040MK -18% € 14,16 € 11,66 zzgl. MwSt. Lieferung Mi., 4. Nov. | 40 A | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622320 EAN:5027590428873 Teile-Nr.:10NHG000BI € 11,66 zzgl. MwSt. Bald verfügbar | 10 A | 000 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622297 EAN:5027590479707 Teile-Nr.:400NHG03B € 56,62 steuerfreie IGL 25 Sets auf Lager Lieferung Mi., 16. Dez. | 400 A | D03 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622296 EAN:5027590200097 Teile-Nr.:35NHG000B € 10,83 zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung Fr., 23. Okt. | 35 A | 000 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622439 EAN:5027590490979 Teile-Nr.:80NHG1B € 22,49 zzgl. MwSt. Bald verfügbar | 80 A | 1 | - | - | |||

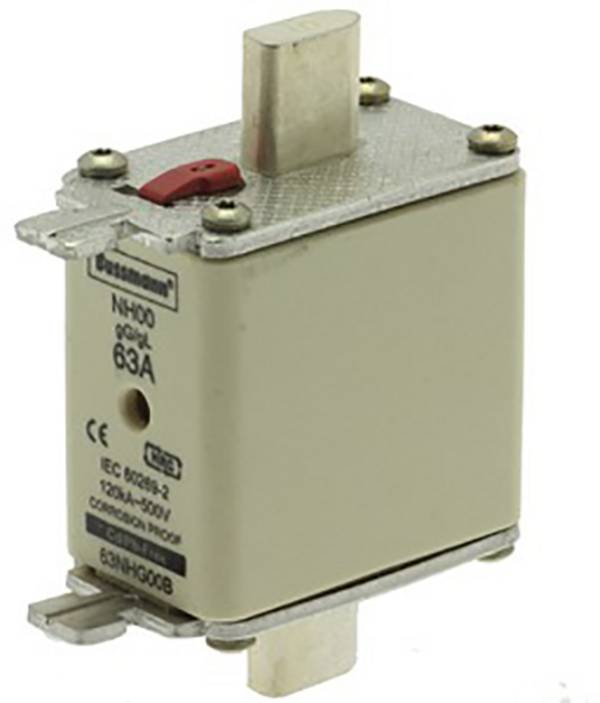

 Abb. ähnlich Bestell-Nr.:2622429 EAN:5027590321747 Teile-Nr.:63NHG00B zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 63 A | 00 | - | - | |||
Bestell-Nr.:3115839 EAN:6417019205618 Teile-Nr.:1SCA022627R1980 -14% € 17,49 € 14,99 zzgl. MwSt. Lieferung Mi., 11. Nov. | 10 A | 1XL | - | - | |||
Bestell-Nr.:3115975 EAN:6417019233109 Teile-Nr.:1SCA022724R0610 zzgl. MwSt. Lieferung Mi., 11. Nov. | 125 A | 00 | - | - | |||
 Hager LNH1160M6A NH-Sicherung 160 A 3 St.Conrad Electronic Bestell-Nr.:2817038 EAN:3250614125997 Teile-Nr.:LNH1160M6A -21% € 46,66 € 36,66 zzgl. MwSt. Lieferung Mi., 4. Nov. | 160 A | - | - | - | |||
 Hager LNH30455M4T NH-Sicherung 455 A 3 St.Conrad Electronic Bestell-Nr.:2817081 EAN:3250614126277 Teile-Nr.:LNH30455M4T zzgl. MwSt. Lieferung Mi., 4. Nov. | 455 A | - | - | - | |||
 Bestell-Nr.:520064 EAN:4016138596502 Teile-Nr.:NH 1C 1000V DC 80A zzgl. MwSt. Lieferung Di., 22. Dez. | 80 A | 1C | - | - | |||
 Bestell-Nr.:520049 EAN:4016138597776 Teile-Nr.:NH 0 1000V DC 50A zzgl. MwSt. Lieferung Di., 22. Dez. | 50 A | 0 | - | gPV | |||
 Bestell-Nr.:1522097 EAN:4086500083039 Teile-Nr.:1B631.000000 zzgl. MwSt. 42 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 10 A | 000 | - | - | |||
 1St. Hager LNH0160M NH-Sicherung NH00 gG 500V 160AElektro4000 AT Bestell-Nr.:838891747 EAN:3250614120770 Teile-Nr.:LNH0160M steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 160 A | 00 | - | - | |||
 Hager LNH2035MK NH-Sicherung 35 A 3 St.Conrad Electronic Bestell-Nr.:2817053 EAN:3250614133039 Teile-Nr.:LNH2035MK -22% € 53,33 € 41,66 zzgl. MwSt. Lieferung Mi., 4. Nov. | 35 A | - | - | - | |||
 Bestell-Nr.:629395 EAN:4001869073255 Teile-Nr.:3NA38147 -8% € 10,83 € 9,99 zzgl. MwSt. 15 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 35 A | 00 | - | - | |||
 Bestell-Nr.:629398 EAN:4001869071091 Teile-Nr.:3NA38247 zzgl. MwSt. 29 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 80 A | 00 | - | - | |||
 Hager LNH30180M4T NH-Sicherung 180 A 3 St.Conrad Electronic Bestell-Nr.:2817077 EAN:3250614126239 Teile-Nr.:LNH30180M4T zzgl. MwSt. Lieferung Mi., 4. Nov. | 180 A | - | - | - | |||
 Hager LNH1100M NH-Sicherung 100 A 3 St.Conrad Electronic Bestell-Nr.:2816803 EAN:3250614120831 Teile-Nr.:LNH1100M zzgl. MwSt. Lieferung Mi., 4. Nov. | 100 A | - | - | - | |||
 Bestell-Nr.:1522104 EAN:4086500083107 Teile-Nr.:1B651.000000 zzgl. MwSt. 66 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 50 A | 000 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2481001 EAN:4001869583204 Teile-Nr.:3NA32364KK01 zzgl. MwSt. Lieferung Do., 29. Okt. | 160 A | 2 | 1 | - | |||
 Abb. ähnlich Bestell-Nr.:2622377 EAN:5027590321853 Teile-Nr.:400NHG3B € 75,01 steuerfreie IGL 25 Sets auf Lager Lieferung Mi., 16. Dez. | 400 A | 3 | - | - | |||
Bestell-Nr.:3115923 EAN:6417019223995 Teile-Nr.:1SCA022701R1690 -6% zzgl. MwSt. Lieferung Mi., 11. Nov. | 800 A | 1XL | - | - | |||
 Bestell-Nr.:520024 EAN:4016138597615 Teile-Nr.:NH 0 750V DC 50A zzgl. MwSt. Lieferung Di., 22. Dez. | 50 A | 0 | - | - | |||
 Bestell-Nr.:520054 EAN:4016138597790 Teile-Nr.:NH 0 1000V DC 80A zzgl. MwSt. Lieferung Di., 22. Dez. | 80 A | 0 | - | gPV | |||
 ABB 1SCA022627R6270 NH-Sicherung 400 A 500 1 St.MultiTech Trading GmbH AT Bestell-Nr.:2323987 EAN:6417019206059 Teile-Nr.:1SCA022627R6270 € 18,73 steuerfreie IGL 57 Stück auf Lager Lieferung Do., 29. Okt. | 400 A | - | - | - | |||
 Hager LNH3125M NH-Sicherung 125 A 3 St.Conrad Electronic Bestell-Nr.:2816852 EAN:3250614121074 Teile-Nr.:LNH3125M zzgl. MwSt. Lieferung Mi., 4. Nov. | 125 A | - | - | - | |||
 Hager LNH1160M NH-Sicherung 160 A 3 St.Conrad Electronic Bestell-Nr.:2816808 EAN:3250614120855 Teile-Nr.:LNH1160M zzgl. MwSt. Lieferung Mi., 4. Nov. | 160 A | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2481002 EAN:4001869574424 Teile-Nr.:3NA32364KK02 zzgl. MwSt. Lieferung Do., 29. Okt. | 160 A | 2 | 1 | - | |||
 Hager LNH00020M6 NH-Sicherung 20 A 3 St.Conrad Electronic Bestell-Nr.:2816992 EAN:3250614125263 Teile-Nr.:LNH00020M6 zzgl. MwSt. Lieferung Mi., 4. Nov. | 20 A | - | - | - | |||
 Hager LNH00100M6 NH-Sicherung 100 A 3 St.Conrad Electronic Bestell-Nr.:2817001 EAN:3250614125324 Teile-Nr.:LNH00100M6 -24% zzgl. MwSt. Lieferung Mi., 4. Nov. | 100 A | - | - | - | |||
 Mersen 1F769.000000 NH-Sicherung Sicherungsgröße = 00 160 A 500 V 1 St.MultiTech Trading GmbH AT Bestell-Nr.:1522131 EAN:8430399001326 Teile-Nr.:1F769.000000 € 7,72 steuerfreie IGL 51 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 160 A | 00 | - | - | |||
Bestell-Nr.:1522113 EAN:8430399001760 Teile-Nr.:1B163.000000 zzgl. MwSt. 45 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 100 A | 1 | - | gPV | |||
 Bestell-Nr.:855425856 EAN:4011209568099 Teile-Nr.:3NE1227-2 € 478,59 steuerfreie IGL 11 Stück auf Lager Lieferung Fr., 6. Nov. | - | 1 | - | Superflink -FF- | |||
 Abb. ähnlich Bestell-Nr.:2622433 EAN:5027590290012 Teile-Nr.:63NHG000B-690 € 13,33 zzgl. MwSt. Bald verfügbar | 63 A | 000 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622416 EAN:5027590483162 Teile-Nr.:50NHG000B-690 zzgl. MwSt. Bald verfügbar | 50 A | 000 | - | - | |||
 Bestell-Nr.:1522100 EAN:4086500083060 Teile-Nr.:1B639.000000 € 2,91 zzgl. MwSt. 139 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 25 A | 000 | - | - | |||
 Bestell-Nr.:629388 EAN:4001869057033 Teile-Nr.:3NA3814 zzgl. MwSt. 62 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 35 A | 000 | - | - | |||
 Bestell-Nr.:629393 EAN:4001869057187 Teile-Nr.:3NA3824 € 7,91 zzgl. MwSt. 31 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 80 A | 000 | - | - | |||
 Bestell-Nr.:629399 EAN:4001869071060 Teile-Nr.:3NA38307 -40% € 17,49 € 10,41 zzgl. MwSt. 24 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 100 A | 00 | - | - | |||
 Hager LNH3315M NH-Sicherung 315 A 3 St.Conrad Electronic Bestell-Nr.:2816861 EAN:3250614121128 Teile-Nr.:LNH3315M zzgl. MwSt. Lieferung Mi., 4. Nov. | 315 A | - | - | - | |||
 ABB 1SCA022700R9440 NH-Sicherung 80 A 690 3 St.Conrad Electronic Bestell-Nr.:2645288 EAN:6417019223773 Teile-Nr.:1SCA022700R9440 -6% zzgl. MwSt. Lieferung Fr., 6. Nov. | 80 A | - | - | - | |||
 Hager LNH000040M6A NH-Sicherung 40 A 3 St.Conrad Electronic Bestell-Nr.:2816987 EAN:3250614125713 Teile-Nr.:LNH000040M6A -24% € 20,82 € 15,83 zzgl. MwSt. Lieferung Mi., 4. Nov. | 40 A | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622632 EAN:2050007684497 Teile-Nr.:450NHG3B zzgl. MwSt. Bald verfügbar | 450 A | 3 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622319 EAN:5027590491044 Teile-Nr.:80NHM1B € 44,99 zzgl. MwSt. Bald verfügbar | 80 A | 1 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622291 EAN:5027590476799 Teile-Nr.:32NHG000B -15% € 10,83 € 9,16 zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung Fr., 23. Okt. | 32 A | 000 | - | - | |||

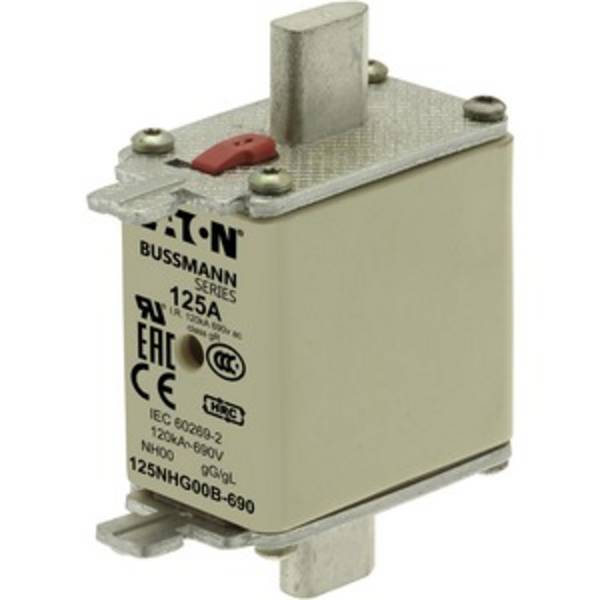

 Abb. ähnlich Bestell-Nr.:2622265 EAN:5027590278126 Teile-Nr.:125NHG00B-690 zzgl. MwSt. Bald verfügbar | 125 A | 00 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622257 EAN:5027590428071 Teile-Nr.:100NHG00B-690 € 25,50 steuerfreie IGL 25 Sets auf Lager Lieferung Mi., 16. Dez. | 100 A | 00 | - | - | |||
 Hager NH-Sicherungseinsatz LNH2080MElektro4000 AT Bestell-Nr.:856515218 EAN:3250614120947 Teile-Nr.:LNH2080M steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 80 A | 2C | - | - | |||
€ 51,47 steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 630 A | 3 | - | - | |||
 Hager NH-Sicherungseinsatz LNH2355M6Elektro4000 AT Bestell-Nr.:825715646 EAN:3250614125614 Teile-Nr.:LNH2355M6 € 23,00 steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 355 A | 2 | - | - | |||
 Hager NH-Sicherung NH3C gG 500V LNH3355MElektro4000 AT Bestell-Nr.:856564912 EAN:3250614121135 Teile-Nr.:LNH3355M € 24,32 steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 355 A | 3C | - | - | |||
Bestell-Nr.:856559159 EAN:3250614121173 Teile-Nr.:LNH3630M € 31,58 steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 630 A | 3 | - | - | |||
 Hager NH-Sicherungseinsatz LNH2063MElektro4000 AT Bestell-Nr.:858499927 EAN:3250614120930 Teile-Nr.:LNH2063M steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 63 A | 2C | - | - | |||

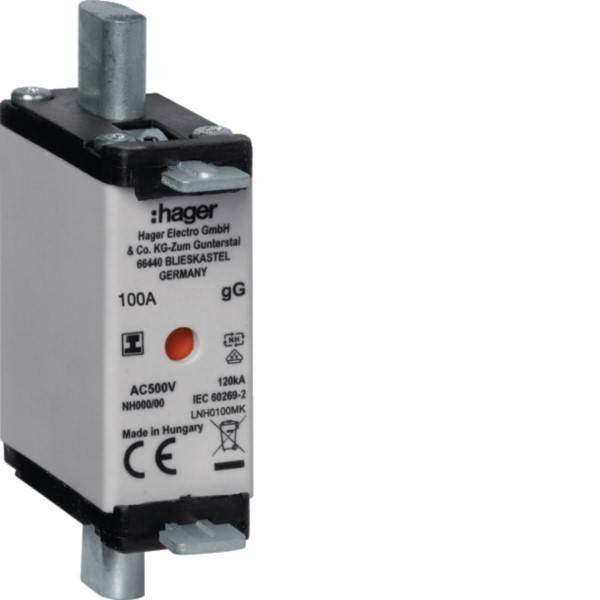

Bestell-Nr.:856609557 EAN:3250614122521 Teile-Nr.:LNH0100MK steuerfreie IGL 50 Stück auf Lager Lieferung Mi., 16. Dez. | 100 A | 000 | - | - | |||
 Hager NH-Sicherungseinsatz NH000 gG 690V 80A LNH00080M6Elektro4000 AT Bestell-Nr.:856453199 EAN:3250614125317 Teile-Nr.:LNH00080M6 steuerfreie IGL 25 Stück auf Lager Lieferung Fr., 20. Nov. | 80 A | 000 | - | - | |||
€ 32,98 steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 355 A | - | - | - | |||
 Hager Sicherung LNH0050M 3250614120725Elektro4000 AT Bestell-Nr.:856389480 EAN:3250614120725 Teile-Nr.:LNH0050M steuerfreie IGL 50 Stück auf Lager Lieferung Mi., 16. Dez. | 50 A | 000 | - | - | |||
Bestell-Nr.:856455548 EAN:3250614122477 Teile-Nr.:LNH0032MK steuerfreie IGL 50 Stück auf Lager Lieferung Mi., 16. Dez. | 32 A | 000 | - | - | |||
 Hager NH-Sicherungseinsatz LNH00100M6Elektro4000 AT Bestell-Nr.:825669378 EAN:3250614125324 Teile-Nr.:LNH00100M6 steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 100 A | 00 | - | - | |||
 Hager NH-Sicherung NH3 gTr 400V LNH30361M4TElektro4000 AT Bestell-Nr.:858487082 EAN:3250614126260 Teile-Nr.:LNH30361M4T € 31,58 steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 361 A | - | - | - | |||
Bestell-Nr.:856612661 EAN:3250614121128 Teile-Nr.:LNH3315M € 24,32 steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 315 A | 3C | - | - | |||
 Hager NH-Sicherung NH3 gTr 400V LNH30289M4TElektro4000 AT Bestell-Nr.:815894896 EAN:3250614126253 Teile-Nr.:LNH30289M4T € 30,88 steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 289 A | - | - | - | |||
 Hager NH-Sicherung NH3 gTr 400V LNH30722M4TElektro4000 AT Bestell-Nr.:858464739 EAN:3250614126291 Teile-Nr.:LNH30722M4T € 41,94 steuerfreie IGL 25 Stück auf Lager Lieferung Mi., 16. Dez. | 722 A | - | - | - | |||
9 Stk. ABB Stotz S&J NH-Sicherung OFAA000GG35Elektro4000 AT Bestell-Nr.:930160691 EAN:6417019213224 Teile-Nr.:1SCA022661R9060 € 95,77 steuerfreie IGL 20 Sets auf Lager Lieferung Mi., 16. Dez. | - | - | - | - | |||
Ratgeber
NH-Sicherungen oder Niederspannungs-Hochleistungs-Sicherungen sind Schmelzsicherungen in elektrischen Niederspannungsnetzen. Das heißt: Die Spannung darf in Wechselstromkreisen 1000 Volt nicht überschreiten. In Gleichstromkreise liegt die Grenze bei 1500 Volt. NH-Sicherungen dienen dem Schutz von elektrischen Anlagen und Geräten vor Überlast und Kurzschluss. Lesen Sie hier, wie diese Schutzelemente aufgebaut sind, wie sie funktionieren und welche Betriebsklassen und Bauformen es gibt.
Was sind NH-Sicherungen?
Niederspanungs-Hochleistungs-Sicherungen basieren auf dem Prinzip der Schmelzsicherung. Sie funktioniert durch das Schmelzen eines speziellen Leiters. Er unterbricht den Stromfluss, wenn der Strom eine bestimmte Grenze überschreitet, die Sicherung also durchbrennt. Während des normalen Betriebs fließt der elektrische Strom problemlos durch den Schmelzleiter. Der Leiter bleibt intakt, die elektrische Verbindung bleibt bestehen.
Steigt dagegen der Strom über den zulässigen Wert, erhitzt sich der Schmelzleiter, da die überschüssige elektrische Energie in Wärme umgewandelt wird. Bei Erreichen einer bestimmten Temperatur schmilzt der Leiter und unterbricht den Stromfluss. Dies schützt die nachfolgenden Geräte und Leitungen vor Schäden durch Überhitzung oder Brand. Unmittelbar nach dem Schmelzen wird der Stromkreis unterbrochen. Die Sicherung ist nun auszutauschen, um den Stromfluss wiederherzustellen.
Vom Funktionsprinzip her unterscheiden sich NH-Sicherungen also nicht von kleinen Glasröhrchen-Schmelzsicherungen, sie sind aber für deutlich höhere Spannungen und vor allem sehr hohe Ströme ausgelegt. Die aktuell gültige Norm für NH-Sicherungen ist die DIN EN 60269-1 (VDE 0636-1).
So sind NH-Sicherungen aufgebautNH-Sicherungen sind so konstruiert, dass sie eine zuverlässige und sichere Unterbrechung des Stromkreises bei Überstrom oder Kurzschluss gewährleisten. Ihr Aufbau besteht aus mehreren Komponenten, die spezifische Funktionen erfüllen.
Das Gehäuse besteht in der Regel aus Keramik oder Glas. Diese Materialien sind thermisch und mechanisch sehr stabil und widerstandsfähig gegen hohe Temperaturen und Druck, die beim Auslösen der Sicherung entstehen. Der Schmelzleiter ist das zentrale Element der Sicherung.
Er besteht aus einem speziellen Metall, oft Silber oder Kupfer, und ist so dimensioniert, dass er bei einer bestimmten Überstromstärke schmilzt und den Stromkreis unterbricht. Im Inneren des Gehäuses befindet sich ein Löschmittel, meist Quarzsand. Dieses Material dient zur Löschung des Lichtbogens, der beim Schmelzen des Leiters entsteht.
Der Sand erstickt den Lichtbogen und verhindert so die Bildung von hohen Temperaturen und Schäden am Sicherungsgehäuse. An beiden Enden der Sicherung befinden sich Kontaktkappen oder -messer, gefertigt in der Regel aus leitfähigem Material wie Kupfer. Diese Kontakte sorgen für eine sichere Verbindung zur elektrischen Anlage oder zum Sicherungshalter.
NH-Sicherungseinsätze sind deutlich gekennzeichnet. Die Kennzeichnung umfasst neben Nennstromstärke und Betriebsspannung auch die Auslösecharakteristiken F, M oder T. Der Buchstabe F steht für flink, die Auslösegeschwindigkeit beträgt weniger als 20 Millisekunden. M bedeutet mittelträge, hier liegt die Geschwindigkeit zwischen 50 und 90 Millisekunden. T kennzeichnet ein träges Sicherungselement mit einer Auslösegeschwindigkeit 100 bis 300 Millisekunden beträgt. Darüber hinaus gibt es Varianten mit der Bezeichnung FF für superflink und TT für superträge.
Diese Informationen sind entweder aufgedruckt oder eingraviert. Einige NH-Sicherungen besitzen zudem ein optisches Anzeigeelement oder einen Sicherungsmonitor, der anzeigt, wenn die Sicherung ausgelöst hat. Dies erleichtert die Identifikation defekter Sicherungen ohne aufwändige Prüfungen.
Unter normalen Betriebsbedingungen fließt der Strom – wie oben bereits erwähnt – durch den Schmelzleiter. Überschreitet der Strom allerdings die Nennstromstärke, beginnt sich der Schmelzleiter zu erwärmen. Er besteht aus einem Material mit definiertem Schmelzpunkt: Je höher der Überstrom, desto schneller erhitzt sich der Leiter. Bei moderaten Überströmen, zum Beispiel durch einen temporären Lastanstieg, dauert es einige Zeit, bis der Schmelzleiter durchbrennt. Das verhindert das Auslösen bei kurzzeitigen Überlasten.
Bei einem Kurzschluss, bei dem extrem hohe Ströme in sehr kurzer Zeit fließen, erhitzt sich der Schmelzleiter blitzartig. Der schnelle Temperaturanstieg führt zum nahezu sofortigen Schmelzen des Leiters, wodurch der Stromfluss abrupt unterbrochen wird. Der entstehende Lichtbogen beim Schmelzen wird durch das Löschmittel im Sicherungsgehäuse gelöscht. Der Quarzsand schmilzt durch die entstandene Hitze und bildet eine isolierende Glasmasse, die den Lichtbogen effektiv erstickt und eine weitere Stromführung verhindert.
Sobald der Schmelzleiter durchgeschmolzen ist, wird der Stromkreis unterbrochen. Das schützt die nachgeschalteten Geräte und Leitungen vor Überhitzung, Beschädigung oder Zerstörung. Der NH-Sicherungseinsatz muss nun ausgetauscht werden. Spezielle Sicherungs-Einsätze und NH-Trenner erleichtern den Austausch und gewährleisten, dass die neue Sicherung korrekt installiert wird. NH-Trenner finden sich häufig in industriellen Schaltanlagen, in denen hohe Ströme und Spannungen auftreten. Sie bieten zudem eine sichere Möglichkeit, Teile des Stromkreises zu isolieren.

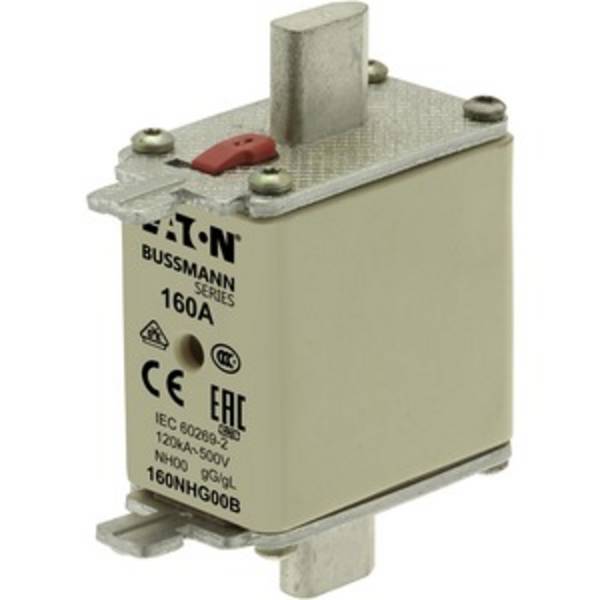

Einige NH-Sicherungseinsätze verfügen über ein optisches Anzeigeelement, das aktiviert wird, wenn die Sicherung ausgelöst hat. Dies erleichtert die Identifizierung der ausgelösten Sicherung ohne den Einsatz zusätzlicher Messgeräte.
Betriebsklassen
gG oder gL
Allgemeiner Leitungsschutz
Bietet sowohl Überlast- als auch Kurzschlussschutz
Standard für den Schutz von Leitungen und Kabeln in Verteilnetzen
aM
Motorschutz
Bietet Kurzschlussschutz, aber keinen Überlastschutz
Montage in Kombination mit einem Motorschutzrelais, um Motoren vor Kurzschlüssen zu schützen
gR
Bietet Schutz für elektronische Bauteile und Halbleiter
Schützt vor allem empfindliche elektronischer Komponenten wie Dioden, Thyristoren und Transistoren
aR
Halbleiterschutz ohne Überlastschutz
Bietet nur Kurzschlussschutz
Wird verwendet in Systemen, die bereits über einen separaten Überlastschutz verfügen

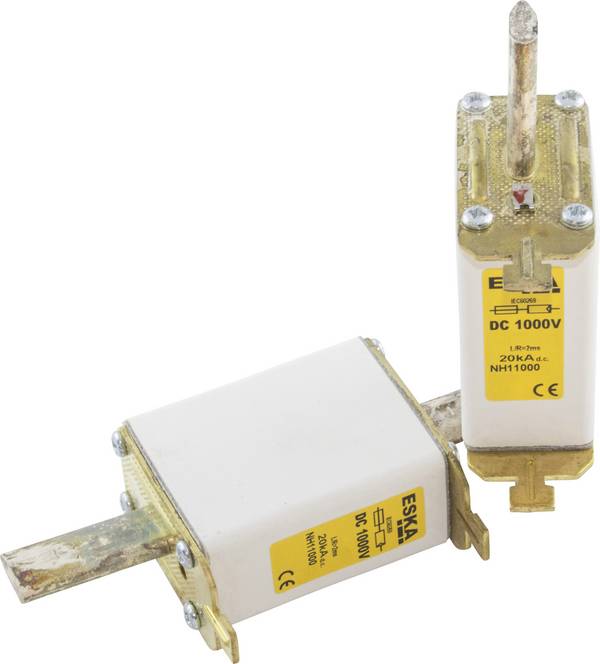

gPV
Schutz von Photovoltaikanlagen
Speziell für den Schutz vor Überstrom und Kurzschluss in PV-Systemen
Schützt Solarmodule und Wechselrichter in Photovoltaikanlagen
Bauformen
Größe 0, 00 und 000
Kompakte Bauform
Nennstrom typisch bis 160 Ampere
Geeignet für kleinere Installationen und Geräte
Größe 1
Standardgröße
Nennstrom typisch bis 250 A
Weit verbreitet in gewerblichen und industriellen Anwendungen
Größe 2
Größere Bauform für höhere Ströme
Nennstrom typisch bis 400 A
Verwendet in größeren industriellen Anwendungen und Verteilerschränken
Größe 3
Noch größere Bauform
Nennstrom typisch bis 630 A
Schutz von großen Industriemaschinen und -anlagen
Größe 4
Größte Standardgröße
Nennstrom typisch bis 1.250 A
Einsatz in sehr großen industriellen Anwendungen, die hohe Stromstärken erfordern
Spezielle Bauformen
Mit integrierter Löseeinrichtung
Eingebaute Vorrichtung, die das manuelle Auslösen der Sicherung ermöglicht
In Anwendungen, bei denen eine kontrollierte Trennung des Stromkreises notwendig ist
Mit speziellen Anschlüssen
Verschiedene Anschlussarten wie Schraub- oder Bolzenanschlüsse
Angepasst an spezifische Installationsanforderungen
Mit optischer Anzeige
Integrierte Anzeige, die den Status der Sicherung zeigt
Erleichtert die Identifikation ausgelöster Sicherungen
