Lwl Patchpanels

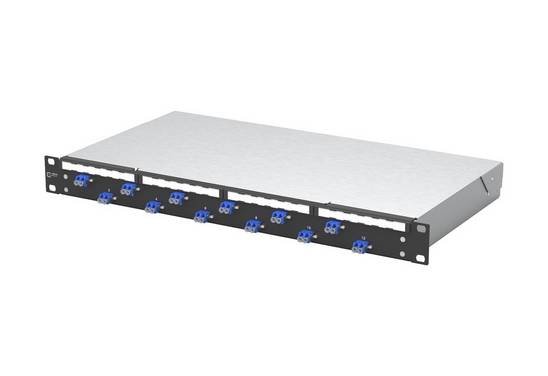

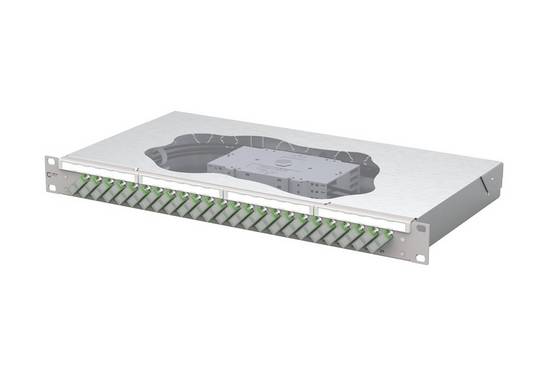

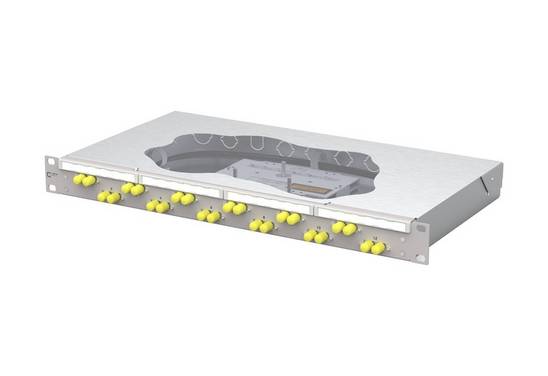

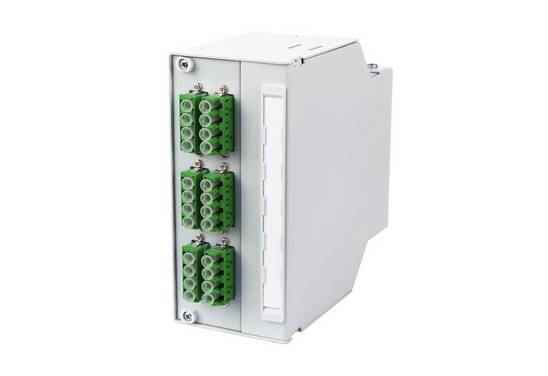

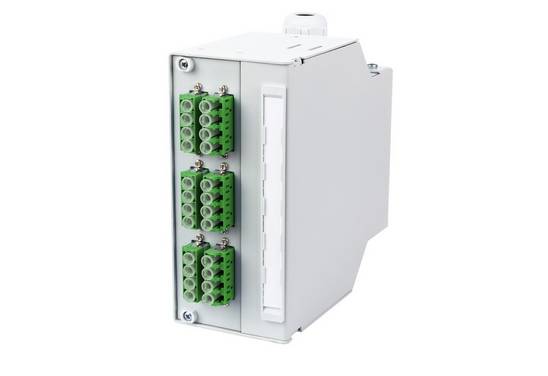

Im Gegensatz zu Routern und Switches enthält auch ein Patchpanel für Lichtwellenleiter keinerlei elektronische Schaltungen. Eine Stromversorgung ist somit nicht nötig. Das Rangierfeld besteht vielmehr aus einem mehr oder weniger leeren Metallgehäuse in Standardmaßen, in der Regel 19 oder 21 Zoll, passend für den Einbau in Schaltschränken und Server-Racks. Je nach Anzahl der Ports beanspruchen Patchpanels eine oder mehrere standardisierte Höheneinheiten, kurz HE. Verfügbar sind aber auch Panels für die freie Montage, zum Beispiel an DIN-Schienen.

Die austauschbaren Frontplatten sind mit Ports für gängige LWL-Stecker bestückt, an der Rückseite befinden sich Eingangslochungen in den Durchmessern üblicher mehradriger LWL-Kabel wie M20 oder M25.

Das klassische Netzwerkkabel für die Ethernet-Anbindung ist das Twisted-Pair-Kabel: Mehrere Kupferleitungen sind paarweise miteinander verdrillt und mit RJ45-Steckern ausgestattet. Vielfach besitzen die Leitungsbündel und das Kabel selbst noch eine Metallabschirmung. Nachteil dieser Konstruktion: Sie sind potenziell anfällig für elektromagnetische Interferenzen, was zu Datenverlusten führen kann. Dies gilt besonders für ungeschirmte Netzkabel.

Nicht so das Glasfaserkabel. Es unterstützt weitaus höhere Bandbreiten, je nach Konfiguration und Kabeltyp selbst bis zu einer Distanz von 40 Kilometern mit 40 Gigabit pro Sekunde im Ethernet-Protokoll. Zudem sind Lichtwellenleiter konstruktiv bedingt unempfindlich gegenüber elektromagnetischen Feldern und Feuchtigkeit. Glasfaserkabel sind stärker, dünner und leichter als Kupferdrahtkabel und müssen nicht so häufig gewartet oder ausgetauscht werden.

Bei Lichtwellenleitern wird grundsätzlich zwischen Single- und Multimode unterschieden. Singlemode-Glasfasern sind aufgrund des geringeren Durchmessers des Glasfaserkerns für größere Entfernungen prädestiniert. Bei hohen Bandbreiten durchläuft ein modulierter Laserstrahl die Faser auf direktem Weg, das verringert die Dämpfung und ermöglicht ein stärkeres Signal. So lassen sich durch die Parallelschaltung von Lasern über 8 Fasern Distanzen von bis zu 40 Kilometern bei 100 Gigabit pro Sekunde überbrücken. Die Kennzeichnungen für Singlemode-Fasern lauten OS1 und OS2.

Er war der erste Stecker, der für den TIA-568-Standard ausgewählt wurde. Es handelt sich um einen Snap-in-Stecker in einem kompakten quadratischen Gehäuse mit 2,5 Millimeter Länge, der mit einer einfachen Push-Pull-Bewegung einrastet.

Ein Lucent- oder LC-Stecker ist ein Verbinder mit einer 1,25 mm langen Faserendhülse, der sogenannten Ferrule. Er ist halb so groß wie ein SC-Stecker. Diese Verbinder wird am häufigsten verwendet, da er sich aufgrund seines geringen Platzbedarfs ideal für Installationen mit hoher Packungsdichte und den Duplex-Betrieb eignet. Auch SFP-Module und Glasfaser-Extender benötigen oft diese Stecker, wobei dies je nach Hersteller variiert.

Der 2,5 Millimeter lange ST-Stecker besitzt einen Bajonettanschluss und eine zylindrische Ferrule mit innenliegender Glasfaser. Die meisten Ferrulen bestehen aus Keramik, es sind aber auch Ferrulen aus Metall oder Kunststoff verfügbar.
