SAT-Verteiler

Für den Empfang von Satelliten-TV (DVB-S oder DVB-S2) ist eine Satellitenschüssel nötig.

Über diese können jedoch nicht beliebig viele Empfänger bedient werden. Stattdessen benötigt jeder SAT-Empfänger, sprich Receiver, eine eigene SAT-Antenne.

In Gebäuden mit mehreren Receivern eine entsprechende Anzahl an Antennen zu installieren, wäre mit hohen Kosten verbunden. SAT-Verteiler, auch SAT-Splitter genannt, sind für solche Fälle eine hervorragende Lösung.

Sie dienen dazu, die Signale, die die Parabolantenne empfängt, auf mehrere Empfänger zu verteilen. Dabei gibt es keinen merklichen Qualitätsverlust – zumindest dann nicht, wenn die Antenne ideal ausgerichtet ist.

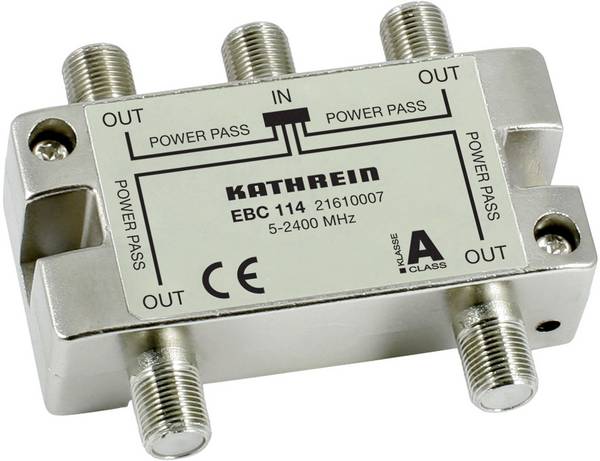

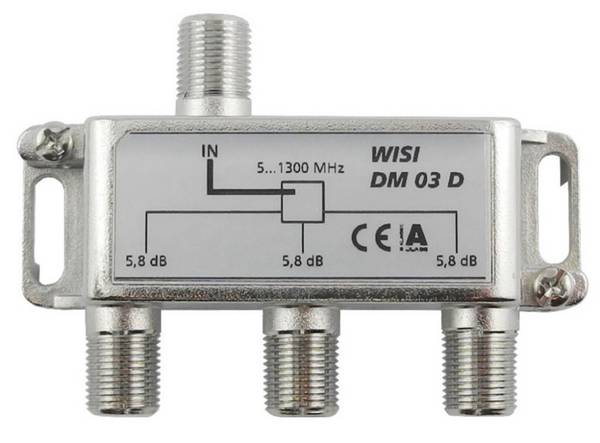

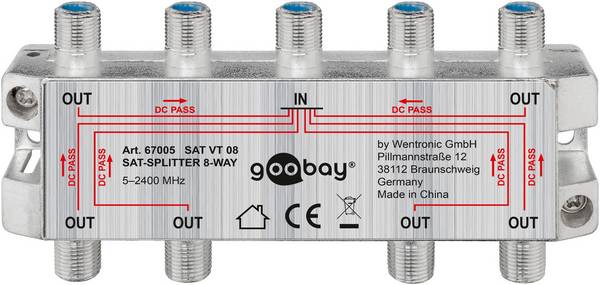

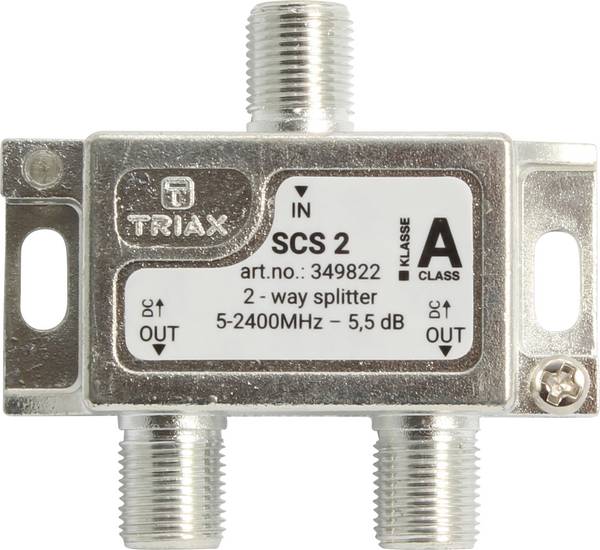

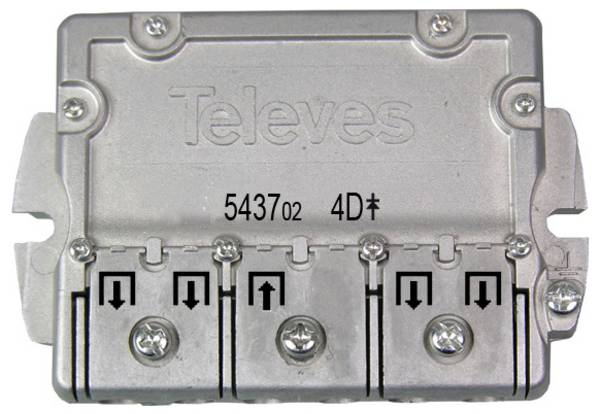

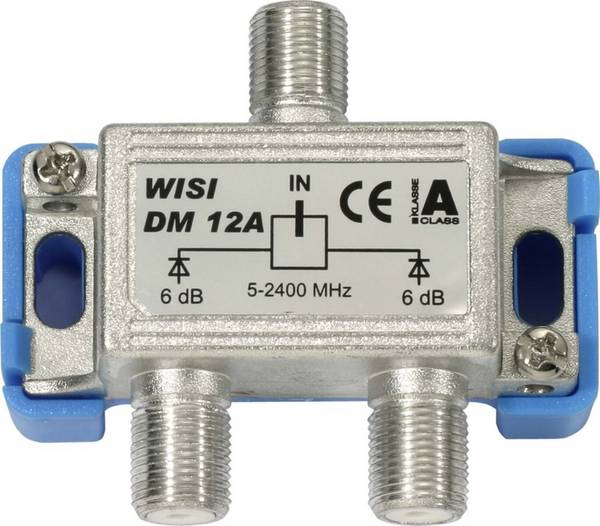

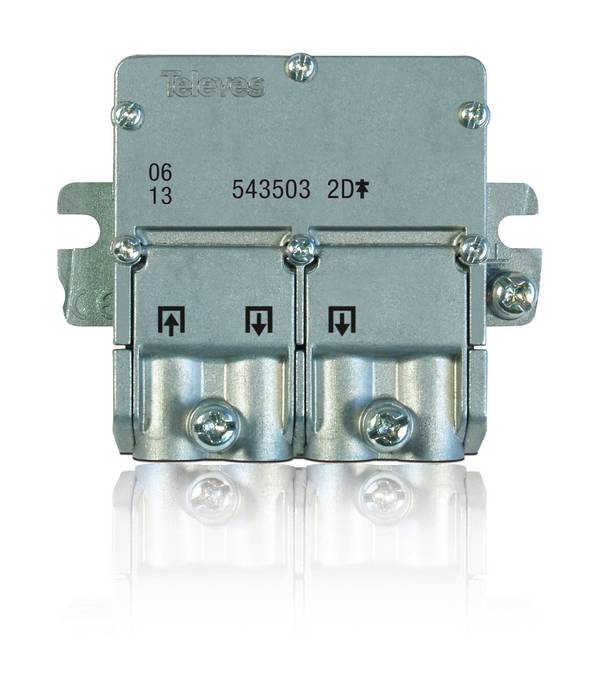

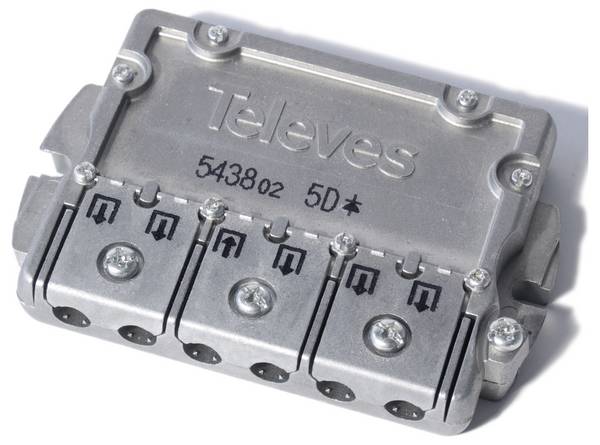

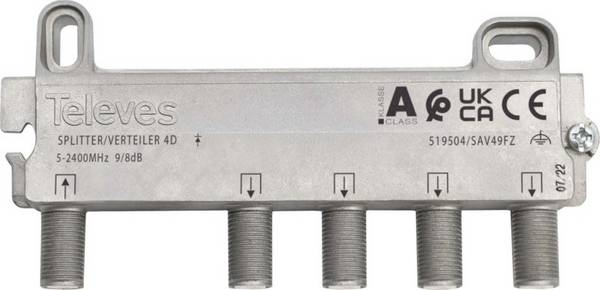

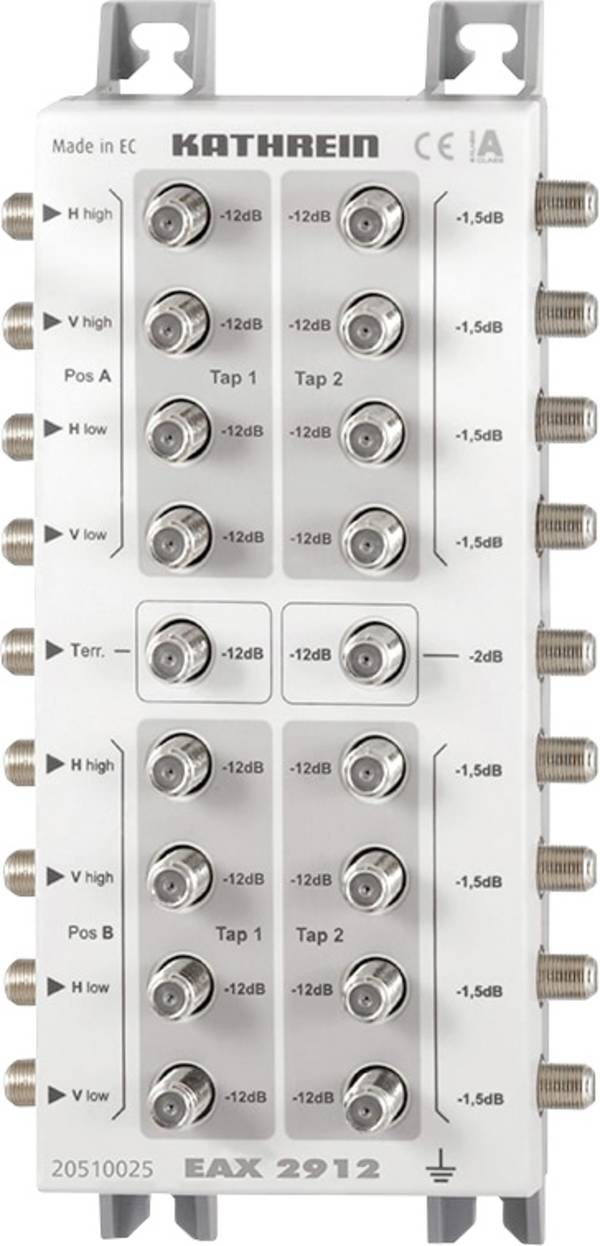

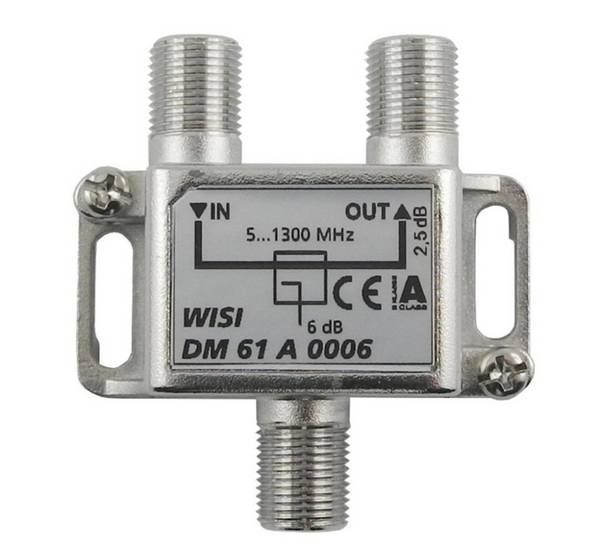

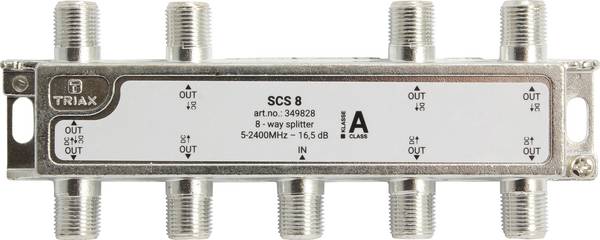

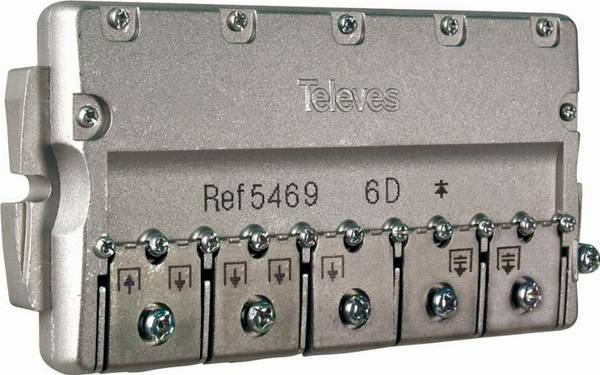

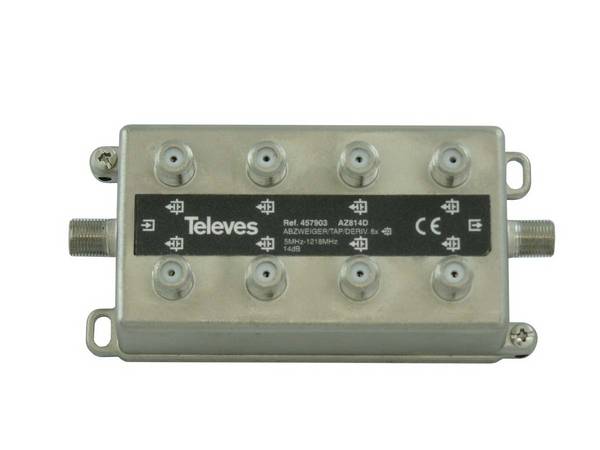

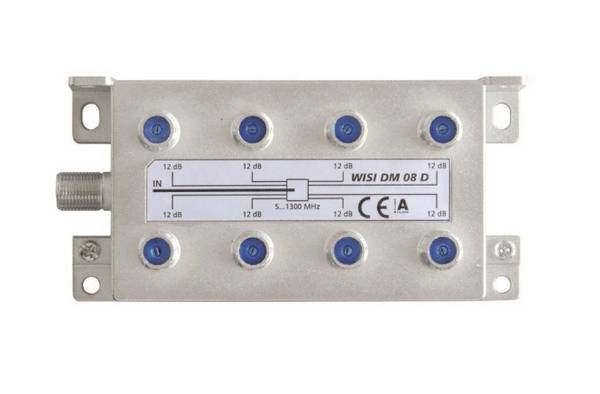

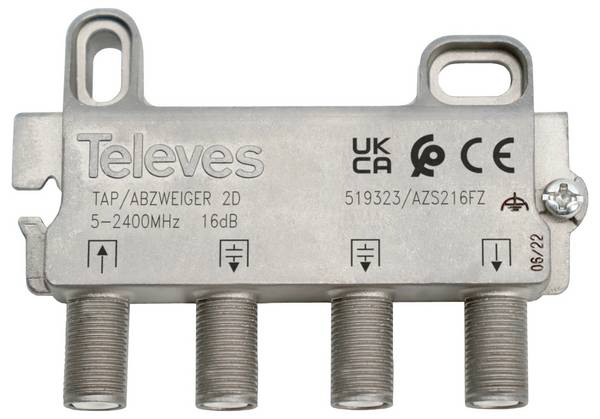

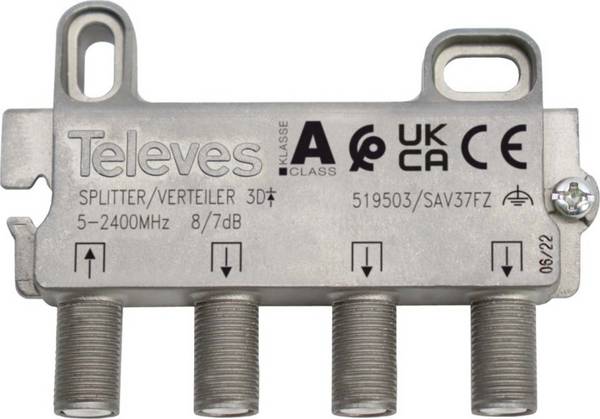

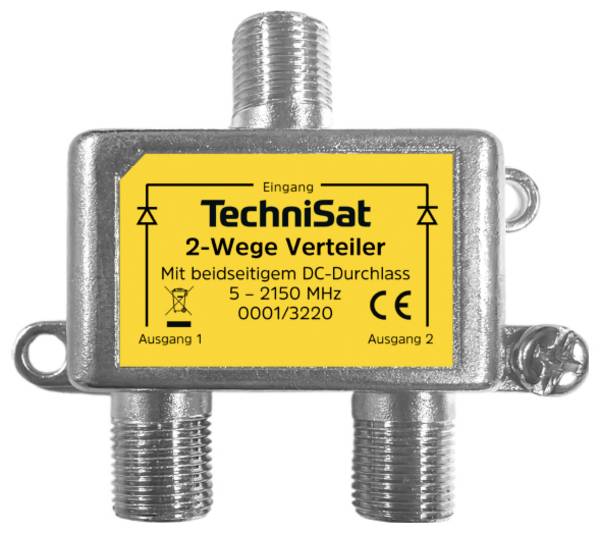

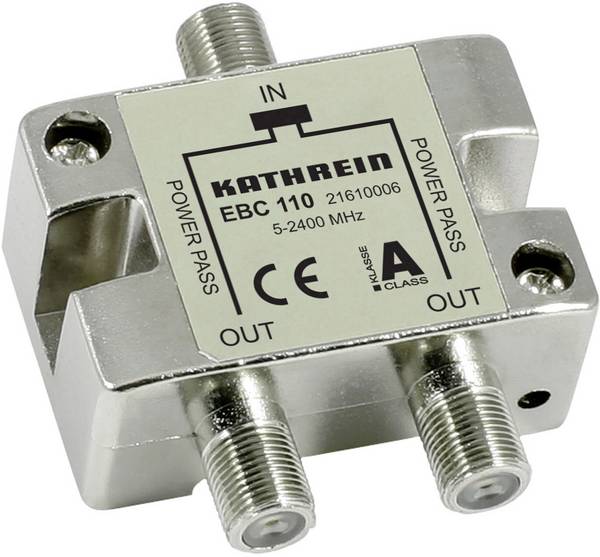

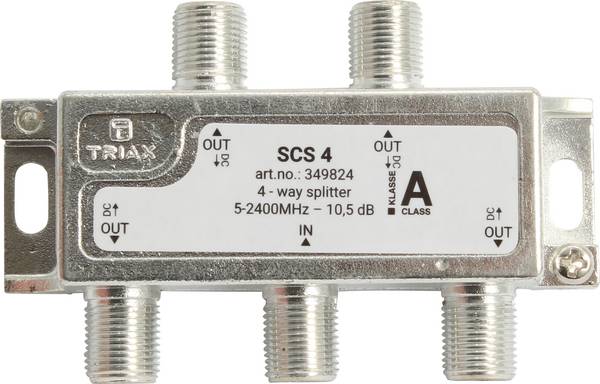

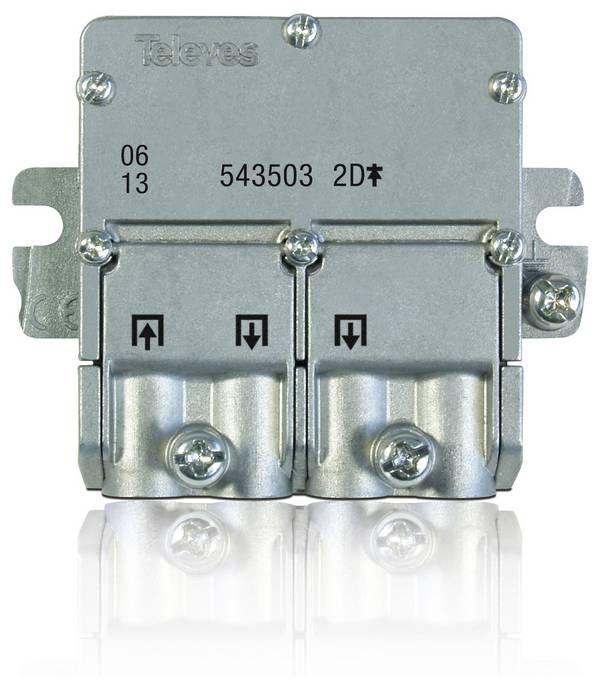

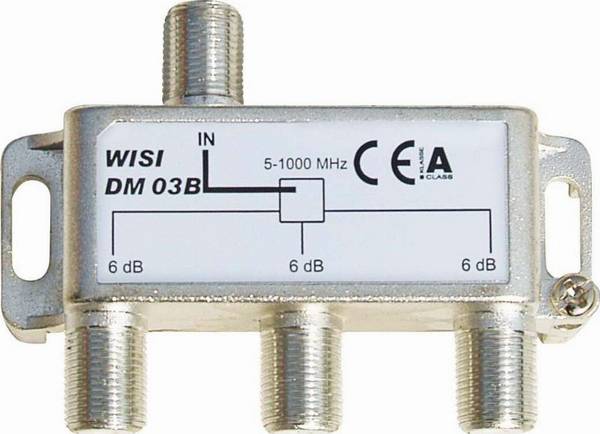

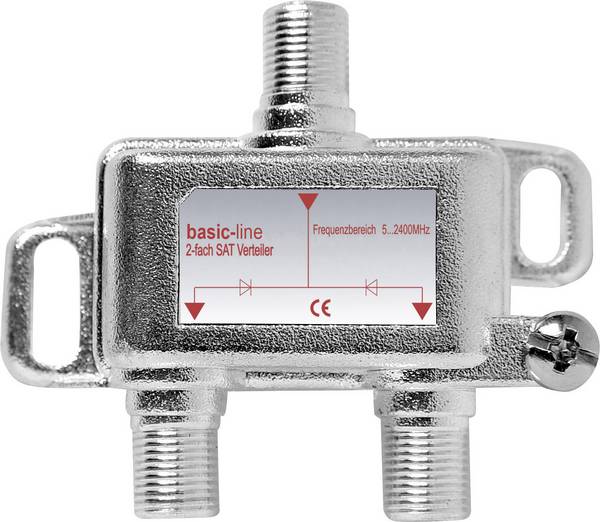

Ein SAT-Verteiler hat einen Eingang, an dem die Antenne mit LNB (Low Noise Block, zu Deutsch rauscharmer Signalumsetzer) angeschlossen wird, und zwei oder mehr Ausgänge, von denen aus die Kabel zu den SAT-Anschlüssen (F-Buchsen) führen, an die die Receiver beziehungsweise TV-Geräte mit eingebautem Empfänger angeschlossen werden.

Der Parabolspiegel der Satellitenschüssel reflektiert die elektromagnetischen Signale aus dem All, die anschließend im LNB gebündelt und umgewandelt werden. Die meisten Satelliten arbeiten in einem Frequenzbereich 10,7 bis 12,75 GHz.

Ein LNB unterteilt die Signale in Low-Band (10,7 bis 11,70 GHz) und High-Band (11,70 bis 12,75 GHz) und pegelt sie auf einen Bereich zwischen 950 MHz und 2150 MHz runter. Die Signale werden dann an den Verteiler weitergeleitet, die von dort aus über die Antennen- bzw. SAT-Kabel zu den Empfängern gelangen.

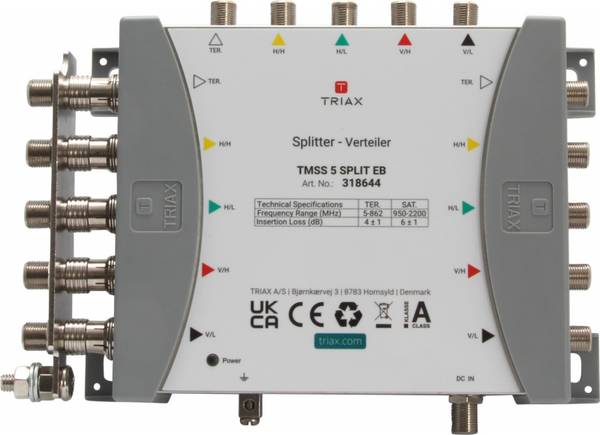

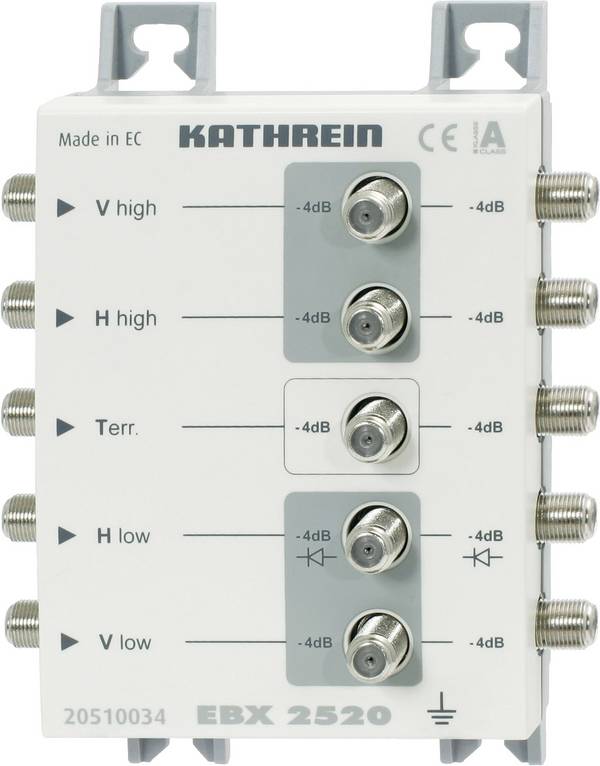

Die Nutzung eines SAT-Verteilers ist in vielen Fällen Einschränkungen unterlegen. Satellitensignale werden auf verschiedenen Polarisationsebenen übertragen. Davon gibt es vier: jeweils zwei für horizontale und vertikale Polarisation, stets eine mit Low-Band- respektive High-Band-Frequenzbereich.

Zwei oder mehr Empfänger, die am selben Verteiler hängen, können zeitgleich immer nur Signale derselben Ebene empfangen. Wenn nun also zwei TV-Sender auf unterschiedlichen Ebenen ausgestrahlt werden, kann man sie nicht parallel schauen.

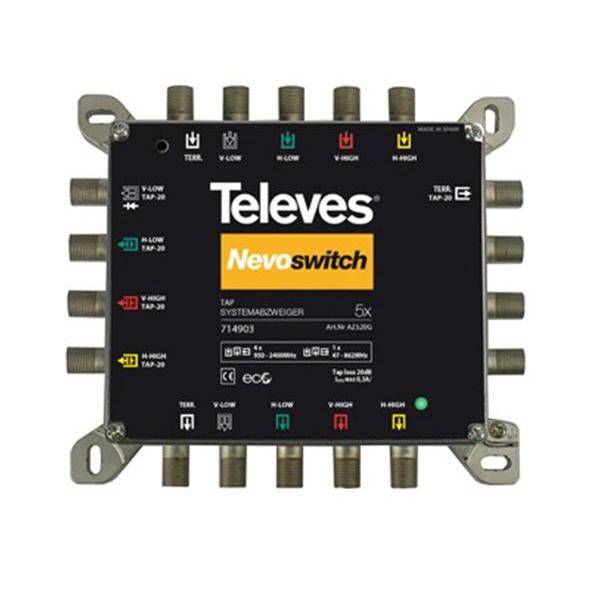

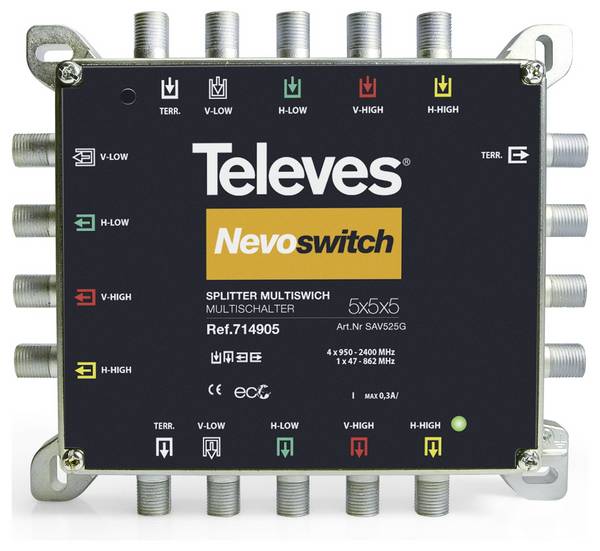

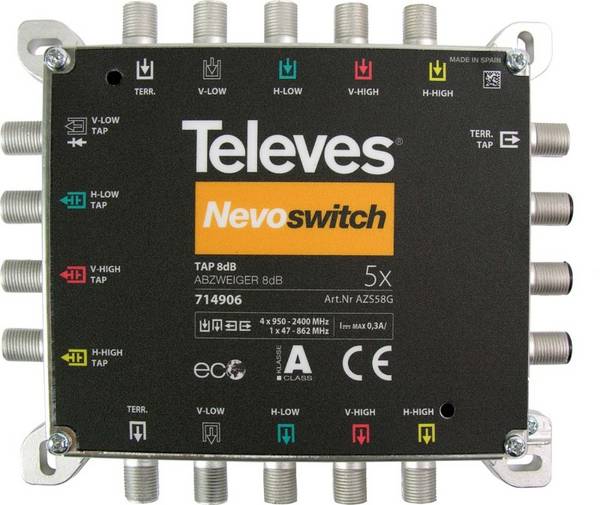

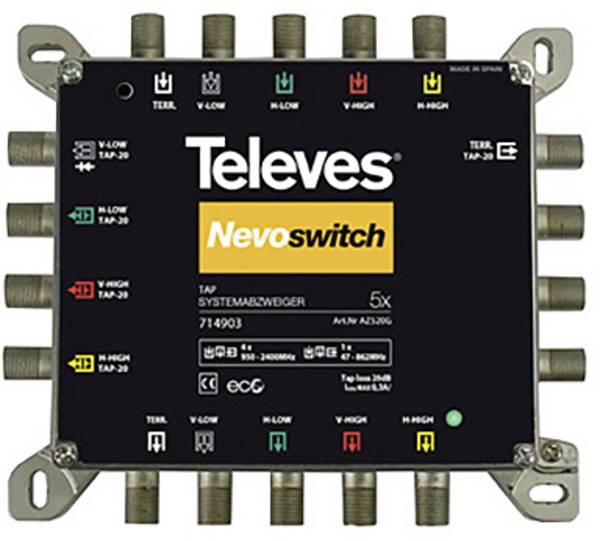

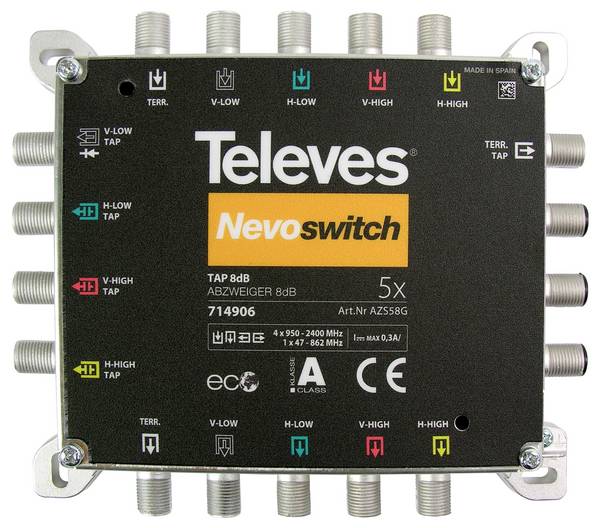

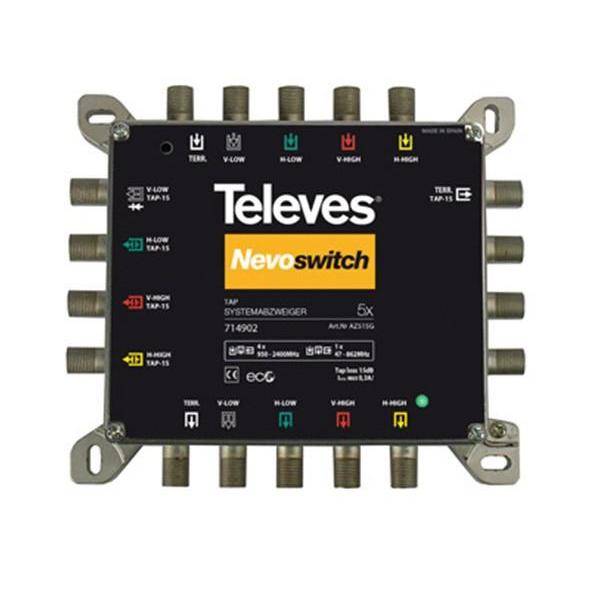

Um dieses Problem zu umgehen, empfiehlt sich der Einsatz eines LNB mit mehr als einem Ausgang, beispielsweise ein Quattro-LNB, oder eines Multischalters. Mit einem Multischalter lassen sich mehrere Satelliten- und auch terrestrische Signale (DVB-T beziehungsweise DVB-T2) mit unterschiedlichen Polarisationen und Frequenzen kombinieren und anschließend auf mehrere Empfangsgeräte verteilen.

Einen Multischalter benötigen Sie also dann, wenn Sie mehrere, unterschiedliche Satellitenschüsseln haben, die TV-Programme von verschiedenen Quellen empfangen.
