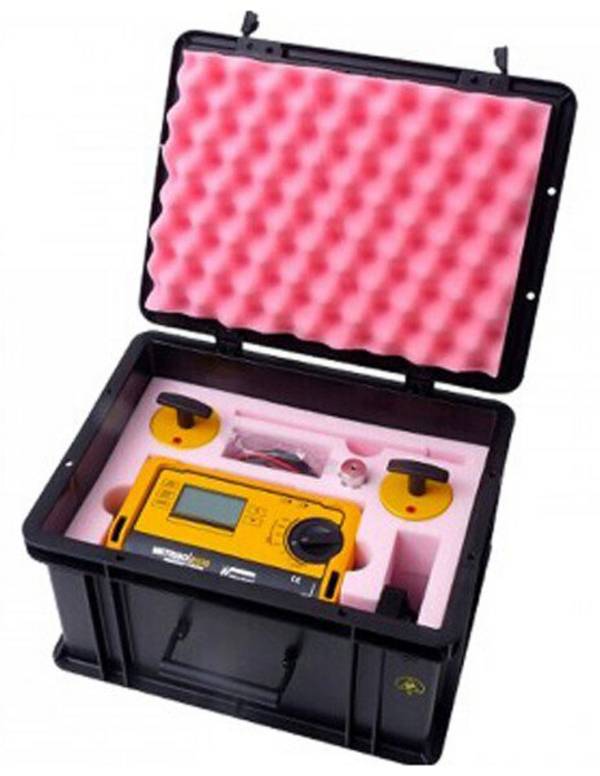

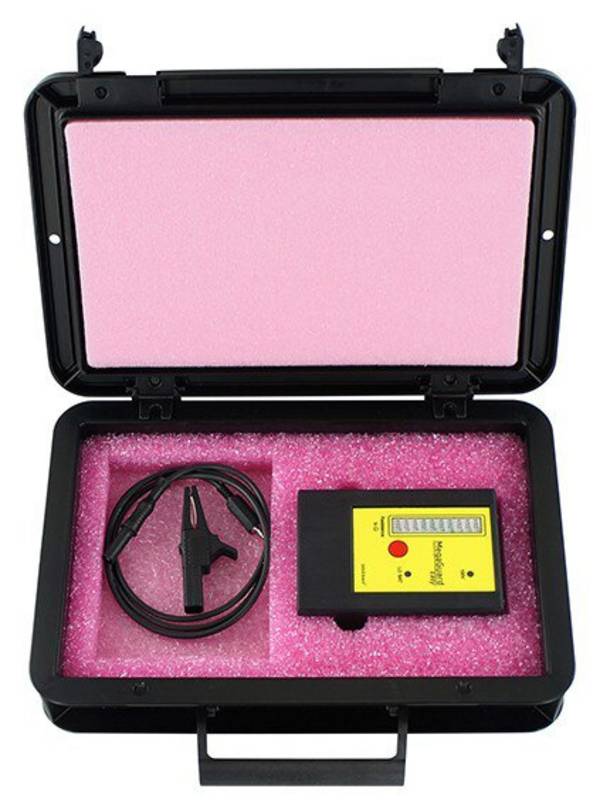

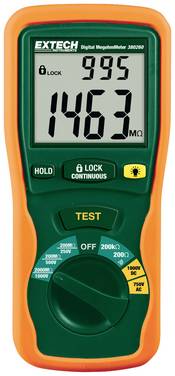

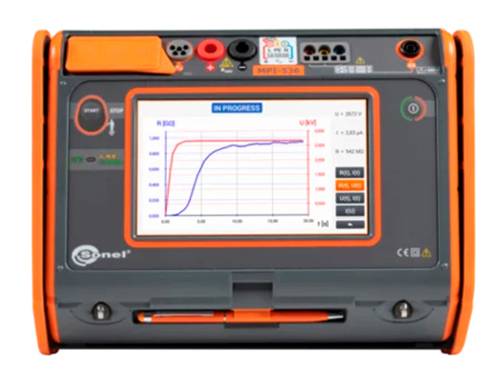

Ohmmeter

Oft ist es in der Elektronik oder der Technik unumgänglich, elektrische Widerstände ganz genau zu messen. Dabei kann es sich um einzelne Bauteile wie Widerstände, Spulen oder auch Schaltkontakte handeln.

Stellenweise muss aber auch der Widerstand einer Verkabelung, wie z.B. bei einer Elektroinstallation, genau gemessen werden. Für solche Messaufgaben sind spezielle Ohmmeter entwickelt worden.

Was Ohmmeter genau sind, welche Tücken bei der Widerstandsmessung lauern und wie man zum richtigen Messergebnis kommt erklären wir Ihnen gerne.

Übrigens: Der landläufige Begriff Ohmmeter ist irreführend, da mit Ohm die Maßeinheit beschreibt und nicht die tatsächlich gemessene physikalische Größe. Zudem wird der Begriff Ohmmeter auch für die SI-Einheit des spezifischen elektrischen Widerstands (ρ) genutzt.

Um den Widerstandswert dieser Shunts zu messen, wird Strom durch sie geleitet und dabei die Spannung gemessen.

Damit der exakte Wert eines Mess-Widerstandes (Shunt) mit einem Messgerät erfasst werden kann, muss Strom durch den Shunt geleitet werden. Diesen Messstrom stellt das Widerstandsmessgerät zur Verfügung.

Aufgrund des Stromflusses baut sich am Shunt eine Spannung auf. Diese Spannung steht im direkten Zusammenhang zum Widerstandswert des gemessenen Shunts.

Die über den Shunt anliegende Spannung wird vom Ohmmeter gemessen. Demzufolge ist ein Ohmmeter eine Stromquelle und ein Spannungsmesser in einem.

Nachdem die beiden Werte für die Spannung (U) und den Strom (I) feststehen, kann nach dem Ohm’schen Gesetz R = U:I der Widerstand (R) ermittelt und angezeigt werden.

Wenn bei Service- oder Reparaturarbeiten Widerstände geprüft werden müssen, dann sind Multimeter mit Widerstands-Messfunktion vollkommen ausreichend. Denn in diesem Bereich spielt es keine Rolle, wenn bei einem zu messenden Widerstand mit z.B. 15.000 Ohm (15 kΩ) die Kabel der Messleitungen einen Widerstand von 0,2 Ohm aufweisen.

Wenn aber sehr kleine Widerstände exakt gemessen werden sollen, stoßen Multimeter sehr schnell an ihre Grenzen. Oftmals weisen die Messleitungen dann einen höheren Widerstandswert auf, als der zu messende Widerstand.

Genau jetzt spielen die Ohmmeter ihren großen Vorteil aus. Denn diese Geräte sind in der Lage, mit Hilfe der Vierleiter-Messmethode auch geringste Widerstände von einem Tausendstel Ohm (mΩ) oder sogar einem Millionstel Ohm (µΩ) ganz exakt messen.

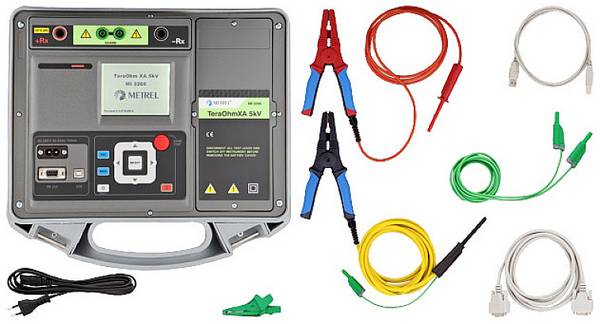

Wie bereits erläutert, müssen an jeder Seite des zu messenden Widerstandes zwei Leitungen angeschlossen werden. In der Praxis werden dazu gerne Kelvin-Clips an das Messgerät angeschlossen. Diese werden oft als Zubehör mit dem Messgerät gleich mitgeliefert.

Ein Kelvin-Clip ist im Prinzip eine Kroko-Klemme. Allerdings gibt es einen feinen Unterschied. Bei einer herkömmlichen Kroko-Klemme sind die beiden Seiten der Zahnreihen elektrisch miteinander verbunden. Deshalb hat eine Kroko-Klemme auch immer nur ein Anschlusskabel.

Bei einem Kelvin-Clip sind die beiden Zahnreihen elektrisch getrennt und der Kelvin-Clip hat zwei Anschlussleitungen. In der Praxis ist es dann ausreichend, jeweils rechts und links an dem Messwiderstand (R_M) eine Kelvin-Klemme anzubringen und schon kann die Widerstandsmessung starten.
