Spannungsprüfer

Spannungsprüfer ermitteln die Potenzialunterschiede in elektrischen Schaltkreisen. Messart und Messbereich sind die wichtigsten Parameter. Es gibt drei Hauptmessarten: Wechselstrom, Gleichstrom und eine Kombination aus beiden Spannungsarten. Alle Geräte haben nur einen Zweck: Sie müssen gefährliche Spannungen zuverlässig erkennen, ohne den Bediener zu gefährden. Die übliche Definition gefährlicher Spannungen beginnt bei 50 Volt Wechselstrom und 120 Volt Gleichstrom. Der maximale Messbereich für handbetriebene Spannungsprüfer liegt entsprechend der Norm DIN EN 61243-3 beziehungsweise VDE 0682-401 bei 1000 Volt.

Spannungen lassen sich auf unterschiedliche Arten mit entsprechend ausgestatteten Messgeräten prüfen. Sie sind in vier Klassen eingeteilt: einpolig, zweipolig, mehrpolig und berührungslos.

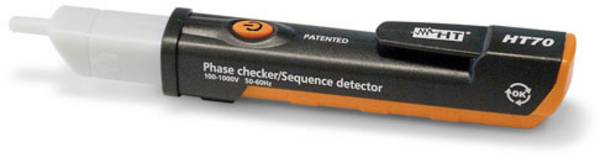

Sie entsprechen im Prinzip der zweipoligen Form, bieten aber die Möglichkeit zur gemeinsamen Messung mehrerer Spannungsquellen. Ein gutes Beispiel für diese Ausführung ist das sogenannte VDE-Messgerät. Mehrpolige Typen sind in der Regel im Zusammenhang mit Prüfprogrammen im Einsatz, um beispielsweise Phasen und Drehfelder zu ermitteln. Unter DIN VDE 0413-7 sind diese Phasenprüfer genormt.

Lässt sich auch ein Multimeter als Spannungsprüfer verwenden?

Durchaus! Dazu ist zunächst die zu erwartende Spannungshöhe und die Art der Spannung zu wählen, also Gleich- oder Wechselstrom. Beim Multimeter müssen die Messleitungen unbedingt an die Buchsen für die zu erwartenden Stromstärke angeschlossen sein. Gängige Geräte erlauben den Spannungstest in CAT III bis 1000 Volt, in CAT IV bis 600 Volt. Im Fall von Wechselstrom wird die Spannung zwischen dem Außenleiter und dem Neutralleiter oder dem Schutzleiter gemessen. Der Verbraucher oder der Spannungserzeuger sollten angeschlossen sein, die Messung erfolgt dann parallel zu den Anschlüssen.


Sind Spannungsprüfer auch kalibrierbar?

Ab CAT II sind auch Spannungsprüfer erhältlich, die neben der werksseitigen Prüfung ohne Zertifikat auch eine zertifizierte Prüfung enthalten. Möglich ist die Kalibrierung durch ein DAkkS-akkreditiertes Labor oder nach ISO.
