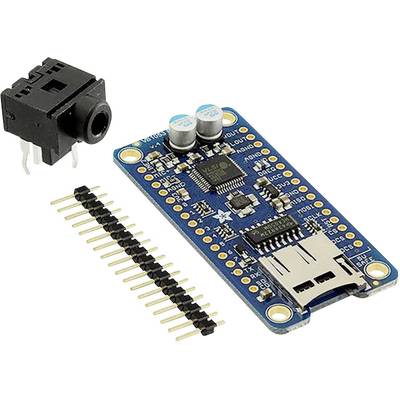

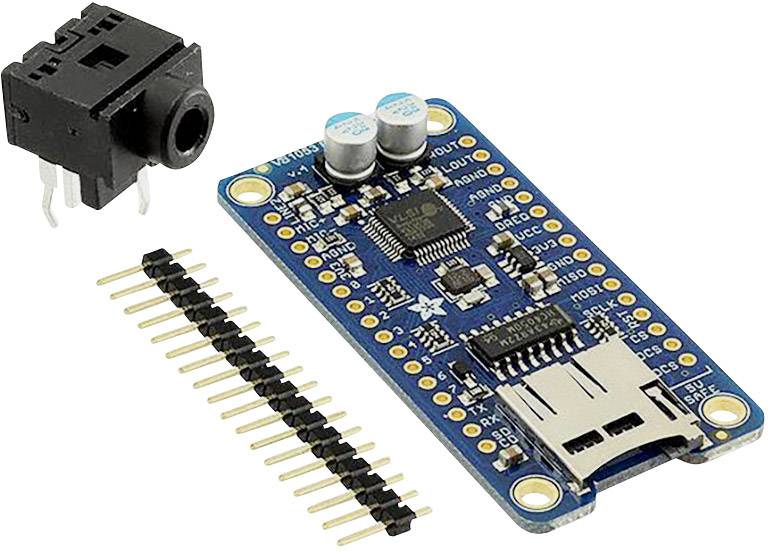

Adafruit 1381 Erweiterungsboard 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 40,83 / Stück)
€ 46,66
-12 %
€ 40,83
zzgl. gesetzl. MwSt.
Nur noch 3 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
VS1053 Codec + MicroSD Breakout - MP3/WAV/MIDI/OGG Wiedergabe + Aufnahme - v4
Technische Daten
- Produkt-Art
Erweiterungsboard
- Passend für
Arduino
- Schnittstellen
SPI™
- Betriebsspannung min.
3.3 V
- Betriebsspannung max.
5 V
- Tool-Typ
Expansion-Board
- Länge
58.1 mm
- Breite
27.7 mm
- Anzahl Ausgänge
1 x
Dokumente & Downloads
Datenblatt
Datenblatt 1516575 Adafruit 1381 Erweiterungsboard 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1516575 Adafruit 1381 Erweiterungsboard 1 St.
Beschreibung
Dieses Breakout-Board ist der ideale Begleiter für den DSP-Codec-Chip VLSI VS1053B. Der VS1053 kann eine Vielzahl von Audioformaten wie MP3, AAC, Ogg Vorbis, WMA, MIDI, FLAC, WAV (PCM und ADPCM) decodieren. Der Codec kann auch für Audioaufnahmen in den Formaten PCM (WAV) und komprimierten Ogg Vorbis, genutzt werden. Lautstärke, Höhen und Bass können digital eingestellt werden. Das Board besitzt 8 GPIO-Pins, die genutzt werden können, um LEDs zu aktivieren oder Tasten einzulesen. All diese Funktionen sind in einer einfachen SPI-Schnittstelle integriert, sodass fast jeder Mikrocontroller Audio von einer SD-Karte abspielen kann. Es gibt einen speziellen MIDI-Modus in den der Chip gebootet werden kann, sodass er klassische 31250 K Baud Midi-Dateien über einen UART-Pin lesen kann und wie eine Synthesizer/Drum-Maschine mit dutzenden Drum- und Beispieleffekten agieren kann. Er lässt sich hervorragend mit einem Arduino® benutzen und ist eine gute Alternative zu Mikrocontrollern die wenig Rechenleistung besitzen, um MP3-Dateien zu decodieren.
