Adafruit 1018 Erweiterungsboard 1 St.

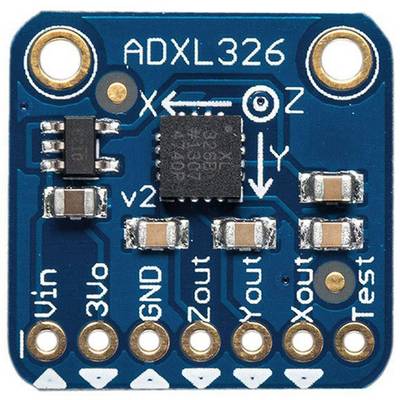

Dieses Breakoutboard ist 1,9 cm x 1,9 cm groß und besitzt einen Beschleunigungsmesser ADXL326 mit 3 analogen Ausgängen für die X-, Y- und Z-Achsenmessungen. Das Board kann mit einer Spannung von bis zu 5 V betrieben werden und besitzt einen auf 3,3 V regulierten Ausgangspin. Die analogen Ausgänge sind linear, was bedeutet bei einer Messung von 0 g ist der Ausgang immer die Hälfte des 3,3 V Ausgangs (1,65 V), 0 V bei -16 g und 3,3 V bei +16 g, mit voller Skalierung dazwischen. Das Board wird komplett montiert und getestet ausgeliefert und beinhaltet eine 8-polige 2,54 mm Stiftleiste, um es mit einem Steckbrett oder einer Lochrasterplatine zu nutzen. Es hat zwei 2 mm Befestigungslöcher. Die beiden Filter-Kondensatoren mit 0,1 µF sind für eine Bandbreite von 50 Hz geeignet.
