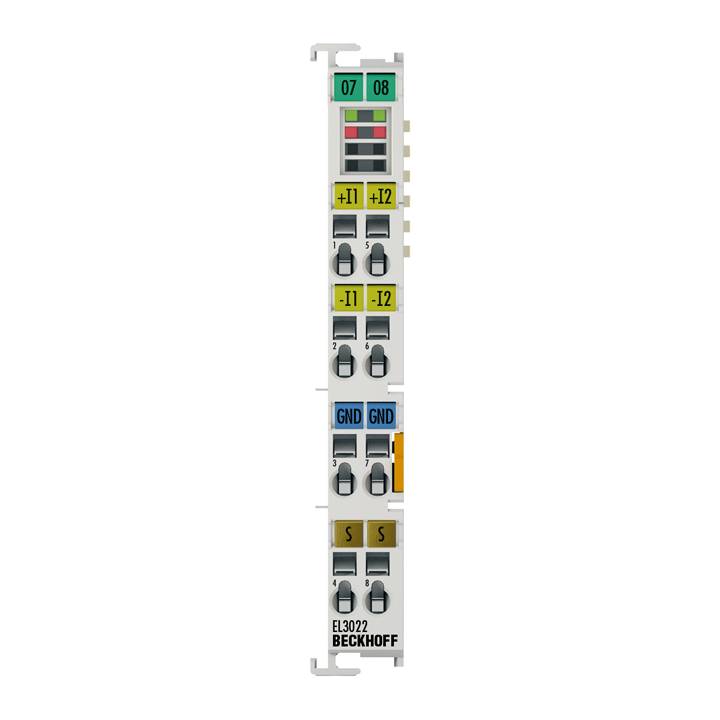

Name: Beckhoff EL3022, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Strom, 4…20 mA, 12 Bit, differentiell
Brand: Beckhoff
SKU: 927360645
Availability: InStock

Beckhoff EL3022, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Strom, 4…20 mA, 12 Bit, differentiell-0

Sofort-Lieferung morgen

3 Stück

Verkauf und Versand:

automation-base.com (AT) Widerruf

Anzahl

Stück

Gesamt

€ 103,20

steuerfreie IGL

€ 17,00

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EL3022
Anzahl Eingänge: 2 (differentiell)
Spannungsversorgung: über den E-Bus
Signalstrom: 4…20 mA
Distributed Clocks: –
Innenwiderstand: typ. 85 Ω + Diodenspannung
Grenzfrequenz Eingangsfilter: 1 kHz
Gleichtaktspannung UCM: max. 10 V
Wandlungszeit: 0,625 ms voreingestellt, konfigurierbar, multiplex
Auflösung: 12 Bit (16-Bit-Darstellung inkl. Vorzeichen)
Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
Überspannungsfestigkeit: max. 35 V
Potenzialtrennung: 500 V (E-Bus/Signalspannung)
Stromaufnahme E-Bus: typ. 130 mA
Stromaufnahme Powerkontakte: –
Breite im Prozessabbild: Inputs: 8 Byte
Besondere Eigenschaften: Standard- und Kompakt-Prozessabbild, FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung
Gewicht: ca. 55 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
Schutzart/Einbaulage: IP20/beliebig
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Produkt-Art: I/O-Module

Typ: EL3022

Anzahl analoge Eingänge max.: 2

Anzahl Eingänge max.: 2

Anzahl Eingänge: 2 x

Feldbussystem: EtherCAT

Herst.-Teilenr.: EL3022

Ausführung: EL3022

UKCA: Ja

Beschreibung

Die analoge Eingangsklemme EL3022 verarbeitet Signale im Bereich von 4 bis 20 mA. Der Strom wird mit einer Auflösung von 12 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die Eingangskanäle der EtherCAT-Klemme sind Differenzeingänge und besitzen ein gemeinsames, internes Massepotenzial. Die EL3022 vereint zwei Kanäle in einem Gehäuse. Leitungsbruch und Überlastung werden erkannt und der Klemmenstatus über den E-Bus zur Steuerung weitergeleitet. Error-LEDs signalisieren Überlastung und Drahtbruch.
