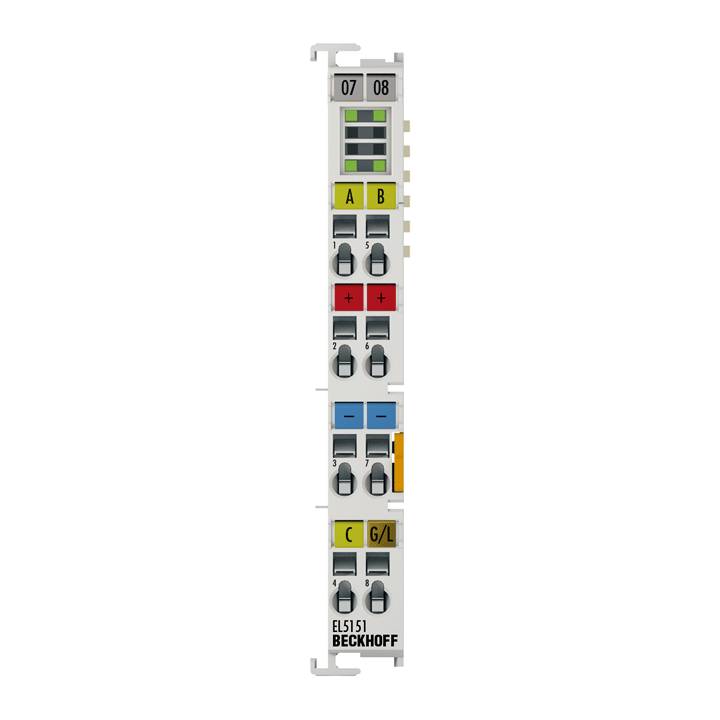

Beckhoff EL5151, EtherCAT-Klemme, 1-Kanal-Encoder-Interface, inkremental, 24V DC HTL, 100kHz

Die EtherCAT-Klemme EL5151 ist ein Interface zum Anschluss eines 24-V-Inkremental-Encoders (24-V-HTL). Ein zusätzlicher 24-V-Digital-Eingang steht zum Speichern oder Sperren des Zählerstandes zur Verfügung. Alternativ kann die EL5151 als Vorwärts-/Rückwärtszähler eingesetzt werden. Die 24-V-Versorgung des Gebers kann direkt über die Anschlusspunkte der Klemme erfolgen.

Besondere Eigenschaften:

• Zähler speichern, sperren, setzen
• integrierte Frequenz- und Periodenmessung
• optional als 24-V-Vorwärts-/Rückwärts-Zähler einsetzbar
• Mikroinkremente
• synchrones Einlesen des Positionswertes über Distributed Clocks
• Zeitstempel auf die letzte registrierte Inkrementalflanke

Zusätzlich ermöglicht die EL5151 die Messung einer Periode oder Frequenz mit einer Auflösung von 100 ns. Durch die optionale interpolierende Mikroinkremente-Funktionalität, kann die EL5151 bei dynamischen Achsen noch genauere Achspositionen liefern. Zudem unterstützt sie über die hochpräzisen EtherCAT-Distributed-Clocks (DC) das synchrone Einlesen des Geberwertes zusammen mit anderen Eingangsdaten im EtherCAT-System. Zusätzlich steht ein Zeitstempel für die letzte registrierte Inkrementalflanke zur Verfügung. Die Verwendung von Encoderprofilen erlaubt eine einfache und schnelle Verknüpfung der Prozessdaten zur Motion-Control-Anwendung.
