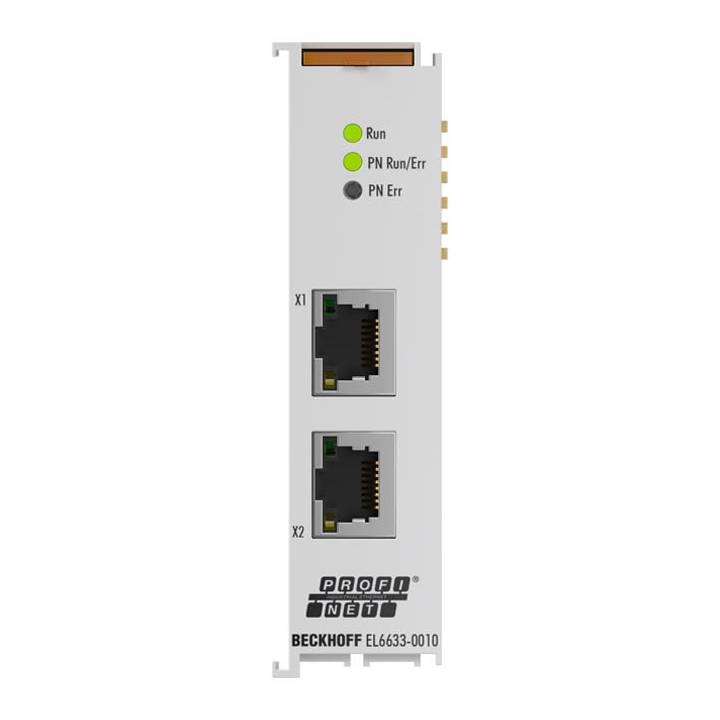

Name: Beckhoff EL6633-0010, EtherCAT-Klemme, 2-Port-Kommunikations-Interface, PROFINET RT, DeviceVorzugstyp
Brand: Beckhoff
SKU: 933348720
Availability: BackOrder

Beckhoff EL6633-0010, EtherCAT-Klemme, 2-Port-Kommunikations-Interface, PROFINET RT, DeviceVorzugstyp-0

Lieferung Fr., 4. Dez.

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 463,82

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EL6633-0010
Technik: PROFINET RT
Anzahl Kanäle: 1
Anzahl Ports: 2 (geswitcht)
Feldbus: PROFINET RT Device
Max. Prozessdatengröße: 1,4 kByte In-/1,4 kByte Output-Daten
Ethernet-Interface: 10/100/1000BASE-TX-Ethernet mit 2 x RJ45
Leitungslänge: bis 100 m Twisted-Pair
Hardwarediagnose: Status-LEDs
Spannungsversorgung: über den E-Bus
Potenzialtrennung: 500 V (E-Bus/Ethernet)
Protokoll: RT
Konfiguration: über den EtherCAT-Master ab TwinCAT 3.1 Build 4024
Stromaufnahme E-Bus: typ. 400 mA
Besondere Eigenschaften: Konformitätsklasse B, unterstützte Serviceprotokolle RPC und RSI
Gewicht: ca. 75 g
Betriebstemperatur: 0…55 °C
Lagertemperatur: -25…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/siehe Dokumentation
Zulassungen/Kennzeichnungen: CE, UL

Herst.-Teilenr.: EL6633-0010

Anschluss: RJ45

Verpackungsart: Piece

Bauform: Buchse

Max. Temperatur: 55 °C

Min. Temperatur: 0 °C

UKCA: Ja

Beschreibung

Die PROFINET-RT-Device-Klemme EL6633-0010 ist der Nachfolger der EL6631-0010 und ermöglicht den einfachen Datenaustausch zwischen EtherCAT und PROFINET RT. Sie ist ein Teilnehmer im EtherCAT-Strang, der aus bis zu 65.535 Teilnehmern bestehen kann.

Die EL6633-0010 enthält einen 3-Port-Switch. Zwei Ports sind extern auf RJ45-Buchsen geführt. Damit können die I/O-Stationen als Linientopologie aufgebaut werden, wodurch der Verdrahtungsaufwand vereinfacht wird. Die maximale Entfernung zwischen zwei Teilnehmern beträgt 100 m. Zur Netzwerkdiagnose können Protokolle wie LLDP oder SNMP genutzt werden.

Die EtherCAT-Klemme wird in TwinCAT-3.1-Builds 4024 und höher unterstützt.
