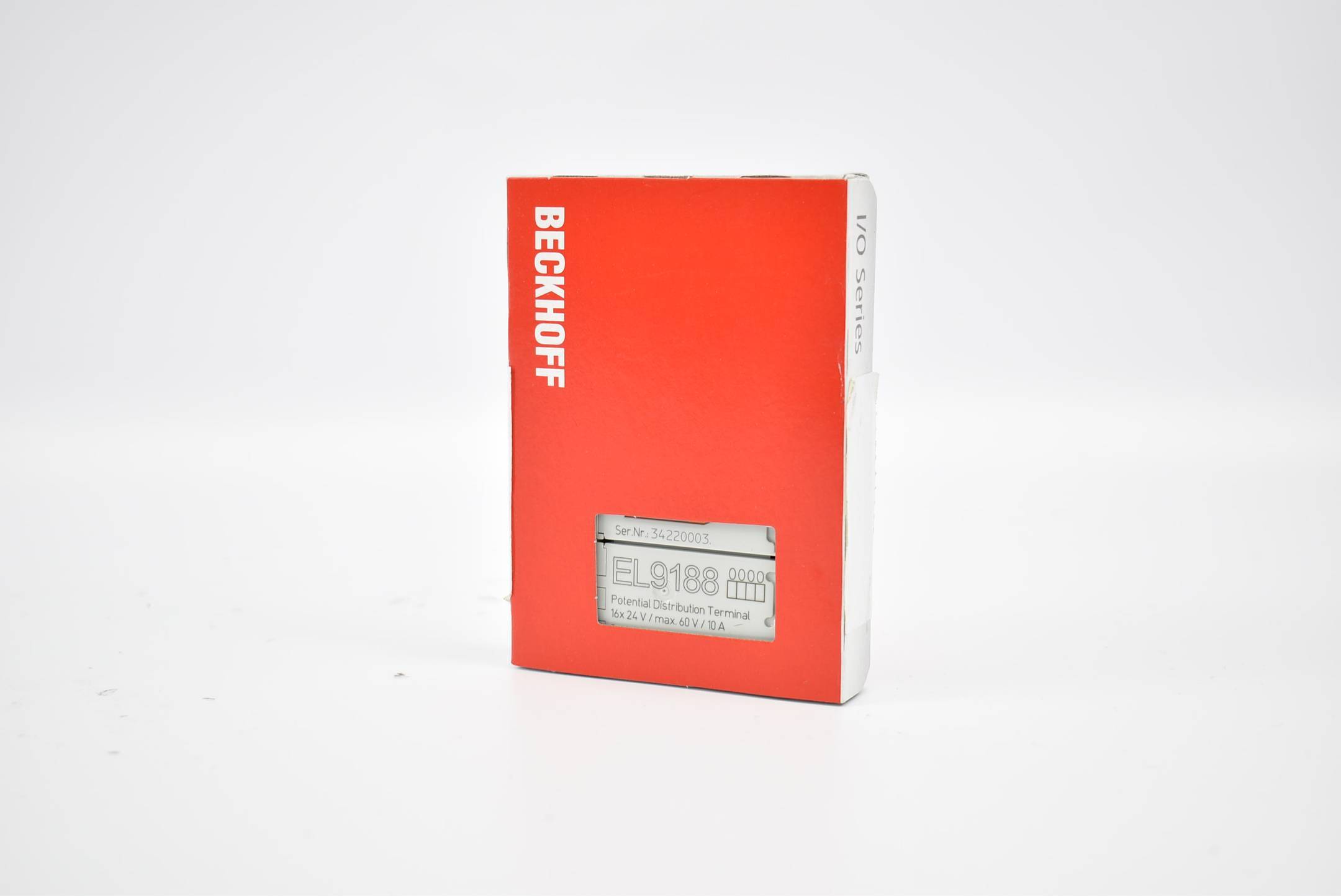

Beckhoff EL9188, EtherCAT-Klemme, Potenzialverteilung, 16x24V DC

Die Potenzialverteilungsklemme EL9188 stellt 16 Klemmstellen mit dem 24-V-Potenzial vorne an den Klemmkontakten zur Verfügung. Der 24-V-Powerkontakt ist mit den frontseitigen Klemmkontakten verbunden und wird zur benachbarten Klemme durchgeführt. Der 0-V-Powerkontakt ist nicht mit den frontseitigen Klemmkontakten verbunden, er wird zur benachbarten Klemme durchgeführt. Durch die EL9188 kann der Einsatz zusätzlicher Reihenklemmen auf der Klemmleiste reduziert werden. Die HD-EtherCAT-Klemmen (High-Density) mit erhöhter Packungsdichte enthalten im Gehäuse einer 12 mm breiten EtherCAT-Klemme 16 Anschlusspunkte. Der Leiteranschluss kann bei eindrähtigen Leitern werkzeuglos, in Direktstecktechnik, erfolgen.
