Name: Chauvin Arnoux C.A 6543 Isolationsmessgerät 50 V, 1000 V 4 TΩ
Brand: Chauvin Arnoux
SKU: 102398
Availability: InStock

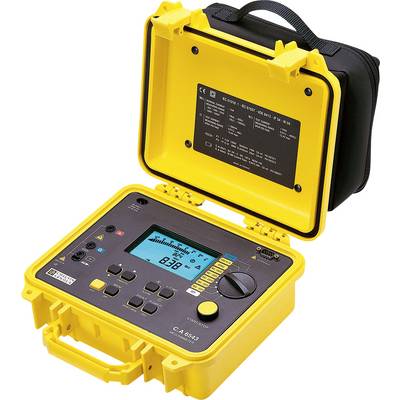

Gelbes tragbares Prüfgerät mit offenem Deckel. Display zeigt Messwerte. Knöpfe und Skala zur Einstellung. Gerät für elektrische Messungen.

Datenblatt (PDF)

Lieferung Do., 29. Okt.

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 2.362,50 / Stück)

€ 2.362,50

zzgl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

CA 6543 Isolationsmesser

Robuster Isolationsmesser zur Messung sehr hoher Isolationswiderstände bis 4 TΩ mit Prüfspannungen bis 1000 V
Großes beleuchtetes LCD-Display mit digitaler Anzeige und Analog-Bargraph
Automatische Berechnung der Verhältnisse zur Beurteilung der Isolationsqualität (DAR, PI)
Kurvenzeichnung R(T): Automatische Speicherung von Messwerten bei Prüfungen mit programmierter Dauer
Mit Zubehörtasche, die am Gehäusedeckel befestigt werden kann
Ausgestattet mit wiederaufladbarem Akku
Integrierter Messwertspeicher und RS232-Schnittstelle für PC-Software zum Auslesen des Speichers und zur Kurvenanzeige

Technische Daten

Datenspeicher: 128 kB
Messbereich Isolationswiderstand: 2 kΩ bis 4 TΩ

Produkt-Art: Isolationsmessgerät

Prüfspannung: 50 V
1000 V

Messfunktion: Isolationswiderstand

Durchgangs-Prüfung: 0.01 Ω - 40 Ω

: Werksstandard (ohne Zertifikat)

Messbereich Widerstand: 0.01 Ω - 400 kΩ

Schnittstellen: RS232

Spannungs-Versorgung (Details): Intergrierter Akku

Abm.: (L x B x H) 24 x 18.5 x 11 cm

Gewicht: 3.4 kg

Anzeige-Art: digital (LCD)

Isolationswiderstand (max.): 4 TΩ

Messkategorie: CAT III 600 V

Breite: 18.5 cm

Höhe: 11 cm

Länge: 24 cm

Dokumente & Downloads

Datenblatt

Datenblatt 102398 Chauvin Arnoux C.A 6543 Isolationsmessgerät 50 V, 1000 V 4 TΩ

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 102398 Chauvin Arnoux C.A 6543 Isolationsmessgerät 50 V, 1000 V 4 TΩ

Konformitätserklärung

Konformitätserklärung 102398 Chauvin Arnoux C.A 6543 Isolationsmessgerät 50 V, 1000 V 4 TΩ

Beschreibung

Der C.A 6543 ist ein echter "Hochleistungs"-Isolationsprüfer mit Prüfspannungen von 50 V bis 1 kV, geeignet für die widrigsten Umgebungsbedingungen und mit qualitativer Analyse der Isolation.

Features
Isolationsprüfung: bis 4 TΩ (5 Bereiche) bei 50/100/250/500 und 1000 V DC
Automatische Berechnung des Polarisationsindex (PI) und des dielektrischen Verlustfaktors (DAR)
Prüfdauer programmierbar mit Kurvenerstellung R(t)
Autom. Spannungsanzeige vor und nach der Messung: 1 bis 1000 V AC/DC
Widerstand: 0,01 Ω bis 400 kΩ
Durchgangsprüfung: 0,01 Ω bis 40 Ω (akustisches Signal und Kompensation der Messleitung)
Autom. Kapazitätsmessung nach jeder Isolationsmessung: 0,005 bis 4,999 µF
Mikroprozessorsteuerung
Messwertspeicherung (128 KB)
Bidirektionale RS232-Schnittstelle
Großformatige LCD-Anzeige für Zahlenwerte und Bargraph
Hintergrundbeleuchtung
SMOOTH-Funktion (Glättung der Anzeigewerte)
Sperrung von gefährlichen Prüfspannungen möglich
Programmierbare Alarme
Netzunabhängig durch eingebauten Akku
Externe Sonde zur Fernbedienung als Option
Installationskategorie: IEC 61010 600 V CAT III und IEC 61557
Abmessungen: 240 x 185 x 110 mm; Gewicht: 3,4 kg
Zahlreiches optionales Zubehör: Externe Sonde zur Fernbedienung, Software MegohmView zur Datenverarbeitung am Computer, Drucker
