Chauvin Arnoux CA 6683 Leitungssucher Leitungsverfolgung, Identifikation
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 495,83
3
2% = € 12,10
€ 483,73
5
3% = € 16,90
€ 478,93
10
4% = € 20,13
€ 475,70
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 495,83 / Stück)
€ 495,83
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
CA 6683 LOCAT Leitungssuchgerät
- Leitungssuchgerät bestehend aus Sender und Empfänger für Anwendungen an spannungsführenden und spannungsfreien Leitern
- Lokalisierung und Verfolgung von Leitungen und Steckdosen
- Identifzierung der Netzspannung und Suche von Unterbrechnungen im Kreis
- Auffinden von Sicherungen, Kurzschlüssen und Leitungsunterbrechungen
- Verfolgung von unterirdischen Kreisen
- Fehlerlokalisierung in Bodenheizungen
- Lokalisierung von metallischen Heizungsrohr- oder Wasserleitungen
- Geliefert mit: 1 Sender C.A 6683E und 1 Empfänger C.A 6683R, 1 Transportkoffer, 1 Satz Messleitungen (rot/schwarz isolierter Bananenstecker Ø4 mm, gerade/gewinkelt), 1 Satz mit 2 Krokodilklemmen, 1 Erdspieß, 2x6 Batterien 1,5 V AAA, 1 Messadapter für B22-Fassung (Bajonett), 1 Adapter für E27-Fassung (Schraubf.), 1 Adapter für Netzsteckdosen, 1 Bedienungsanleitung in 5 Sprachen
Technische Daten
- Vielseitig einsetzbar:
- Lokalisierung und Verfolgung von Leitungen und Steckdosen über zwei Messverfahren, je nach Installationskonfiguration.
- Identifizierung der Netzspannung und Suche von Unterbrechungen im Kreis.
- Auffinden von Sicherungen: Schließen Sie den Sender an einer Steckdose an und finden Sie ganz einfach die entsprechende Sicherung.
- Lokalisierung von Leitungsunterbrechungen: Einfache und rasche Erkennung von Unterbrechnungen in den Mauern.
- Auffinden von Kurzschlüssen: Rasche Erkennung von Störungsursachen.
- Lokalisierung des gequetschten (verstopften) Abschnitts in einer nicht-metallischen Rohrleitung (dazu wird vorübergehend ein Leiter eingeführt).
- Verfolgung eines unterirdischen Kreises.
- Fehlerlokalisierung in Bodenheizungen (ungeschirmter Widerstand).
- Lokalisierung einer metallischen Heizungsrohrleitung.
- Abmessungen & Gewicht Sender: 160 x 84 x 40 mm / ca. 350 g
- Abmessungen & Gewicht Empfänger: 198 x 67 x 36 mm / ca. 310 g
- Angezeigte Informationen: Signalamplitude (Zahlenwert + Skala), Empfangsempfindlichkeit, Sendecode und Sendeleistung, Batteriezustand, gefährliche Spannung vorhanden.
- Lokalisierungstiefe mit Sender:
- - Einpolige Anwendung: typ. 2 m
- - Zweipolige Anwendung: typ. 0,5 m
- - Einfache Schleifenverbindung: bis 2,5 m
- Produkt-Art
Leitungssucher
- Funktion
Leitungsverfolgung
Identifikation
- Optische Anzeige
Ja
- Akustische Anzeige
Ja
- Anzeige
digital
LCD
- Gewicht (Sender)
350 g
- Messkategorie
CAT III 300 V
- Typ
CA 6683
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3436212 Chauvin Arnoux CA 6683 Leitungssucher Leitungsverfolgung, Identifikation
Garantiebedingungen
Garantiebedingungen 3436212 Chauvin Arnoux CA 6683 Leitungssucher Leitungsverfolgung, Identifikation
Beschreibung
Effizientes Lokalisieren spart Zeit und senkt die Kosten für Schäden durch Fehlerortung.
Der CA 6683 LOCAT ist ein unverzichtbares Gerät für alle Wartungs-, Renovierungs- und Verbesserungsarbeiten in Wohngebäuden.
Er ist einfach zu bedienen und ermöglicht es, schnell ein Stromkabel, ein metallisches Wasser- oder Heizungsrohr in den Wänden oder im Boden zu lokalisieren.
In einer elektrischen Anlage, die sowohl unter Spannung steht als auch spannungsfrei ist, können Sie damit Steckdosen, Schalter, Leistungsschalter oder Sicherungen identifizieren, die an den Stromkreis angeschlossen sind. Im Falle eines Fehlers ermöglicht er es, die Stelle eines Kurzschlusses, einer Unterbrechung oder einer Trennung zu lokalisieren.
Das CA 6683 LOCAT besteht aus einem Sender und einem Empfänger, die beide über ein großes, übersichtliches Display mit Hintergrundbeleuchtung und eine automatische Einstellung der Sendeleistung/Empfindlichkeit verfügen, um eine einfache und intuitive Bedienung zu ermöglichen.
Der Sender informiert bei anliegender Spannung über die Gefahr und zeigt deren Wert an.
Das Sendesignal verfügt über eine digitale Codierung, um Interferenzen zu vermeiden, und seine Stärke kann manuell eingestellt werden, um die Erkennung zu verfeinern.
In komplexen Fällen ermöglicht die Einstellung des Identifikationscodes die gemeinsame Nutzung von bis zu 7 Sendern.
Der Empfänger verfügt über eine integrierte Taschenlampe, einen Lautlos-Modus und eine automatische oder manuell einstellbare Empfindlichkeit für eine bessere Selektivität, um sich an alle Situationen auf der Baustelle anpassen zu können.
Der Empfänger kann auch allein verwendet werden, um einen spannungsführenden Leiter zu lokalisieren, der an den aktiven Leiter (Phase) des Stromversorgungsnetzes angeschlossen ist.
Hauptanwendungen :
Elektrizität :
• Dem Kabel in einer Wand folgen
• Unterirdische Leiter lokalisieren
• Kabelführungen in einem Haus ausfindig machen
• Die Stelle einer Unterbrechung im Stromkreis bestimmen
• Einen Kurzschluss lokalisieren
• Eine Steckdose, einen Schalter, eine Abzweigdose, eine Sicherung, einen Trennschalter, ... ausfindig machen.
Sanitär-/Heizungsanlagen :
• Rohrleitungen (Kupfer, Stahl, ...) ausfindig machen
• Einem Kunststoffrohr folgen
• Die Lage einer Verstopfung bestimmen
Telekom:
• Kabelmarkierung
• Einer Telefonleitung folgen
• Identifizierung eines Adernpaares in einem Kabelbündel
Stärken
• Einfach zu bedienen
• Funktioniert an spannungsführenden und spannungsfreien Leitungen
• Lieferung komplett mit umfangreichem Zubehör, sofort einsatzbereit
Der CA 6683 LOCAT ist ein unverzichtbares Gerät für alle Wartungs-, Renovierungs- und Verbesserungsarbeiten in Wohngebäuden.
Er ist einfach zu bedienen und ermöglicht es, schnell ein Stromkabel, ein metallisches Wasser- oder Heizungsrohr in den Wänden oder im Boden zu lokalisieren.
In einer elektrischen Anlage, die sowohl unter Spannung steht als auch spannungsfrei ist, können Sie damit Steckdosen, Schalter, Leistungsschalter oder Sicherungen identifizieren, die an den Stromkreis angeschlossen sind. Im Falle eines Fehlers ermöglicht er es, die Stelle eines Kurzschlusses, einer Unterbrechung oder einer Trennung zu lokalisieren.
Das CA 6683 LOCAT besteht aus einem Sender und einem Empfänger, die beide über ein großes, übersichtliches Display mit Hintergrundbeleuchtung und eine automatische Einstellung der Sendeleistung/Empfindlichkeit verfügen, um eine einfache und intuitive Bedienung zu ermöglichen.
Der Sender informiert bei anliegender Spannung über die Gefahr und zeigt deren Wert an.
Das Sendesignal verfügt über eine digitale Codierung, um Interferenzen zu vermeiden, und seine Stärke kann manuell eingestellt werden, um die Erkennung zu verfeinern.
In komplexen Fällen ermöglicht die Einstellung des Identifikationscodes die gemeinsame Nutzung von bis zu 7 Sendern.
Der Empfänger verfügt über eine integrierte Taschenlampe, einen Lautlos-Modus und eine automatische oder manuell einstellbare Empfindlichkeit für eine bessere Selektivität, um sich an alle Situationen auf der Baustelle anpassen zu können.
Der Empfänger kann auch allein verwendet werden, um einen spannungsführenden Leiter zu lokalisieren, der an den aktiven Leiter (Phase) des Stromversorgungsnetzes angeschlossen ist.
Hauptanwendungen :
Elektrizität :
• Dem Kabel in einer Wand folgen
• Unterirdische Leiter lokalisieren
• Kabelführungen in einem Haus ausfindig machen
• Die Stelle einer Unterbrechung im Stromkreis bestimmen
• Einen Kurzschluss lokalisieren
• Eine Steckdose, einen Schalter, eine Abzweigdose, eine Sicherung, einen Trennschalter, ... ausfindig machen.
Sanitär-/Heizungsanlagen :
• Rohrleitungen (Kupfer, Stahl, ...) ausfindig machen
• Einem Kunststoffrohr folgen
• Die Lage einer Verstopfung bestimmen
Telekom:
• Kabelmarkierung
• Einer Telefonleitung folgen
• Identifizierung eines Adernpaares in einem Kabelbündel
Stärken
• Einfach zu bedienen
• Funktioniert an spannungsführenden und spannungsfreien Leitungen
• Lieferung komplett mit umfangreichem Zubehör, sofort einsatzbereit
Lieferumfang

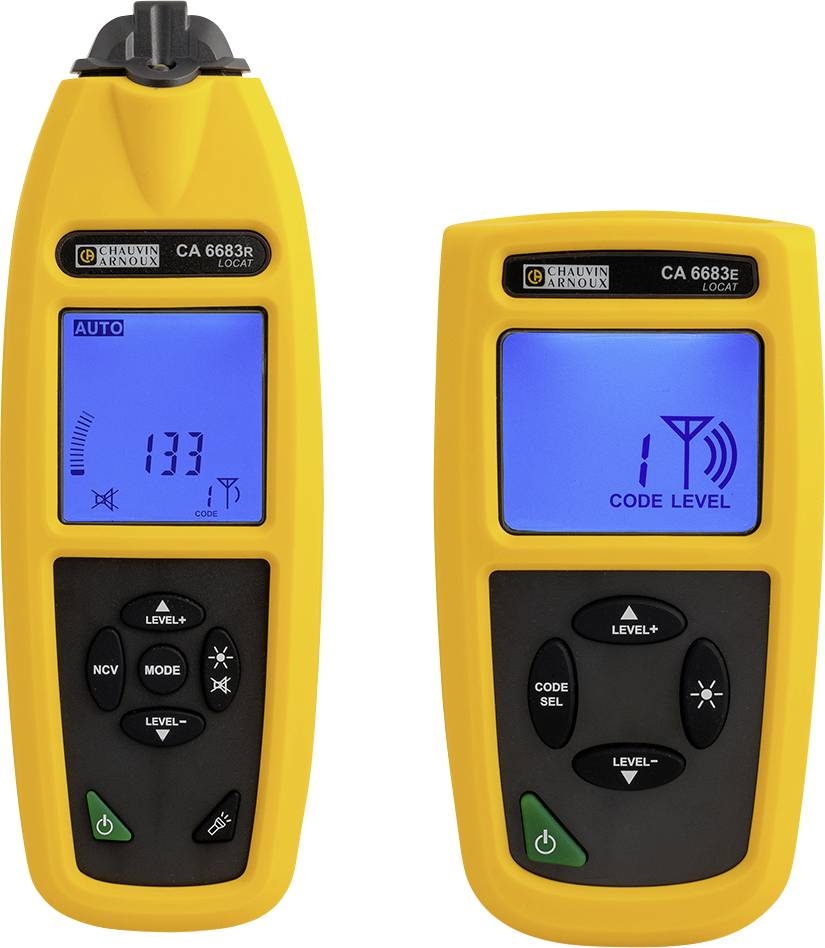

- 1 Sender CA 6683E und 1 Empfänger CA 6683R
- 1 Transportkoffer
- 1 Satz Messleitungen (rot/sw)
- 1 Satz Krokodilklemmen (rot/sw)
- 1 Erdspieß
- 2 x 6 Batterien 1,5V AAA oder LR03
- 1 Messadapter für B22-Fassung (Bajonett)
- 1 Adapter für E27-Fassung (Schraubf.)
- 1 Adapter für Netzsteckdosen
- 1 Bedienungsanleitung in 5 Sprachen
