Name: Eaton DILM50-22(230V50HZ,240V60HZ) Leistungsschütz 3 Schließer 22 kW Passend für Marke (Relais): Eaton Piece 1 St.
Brand: Eaton
SKU: 2306717
Availability: BackOrder

Ein dreiphasiger Schütz mit mehreren Schraubklemmen, typischerweise verwendet zum Schalten elektrischer Motoren in industriellen Anwendungen.

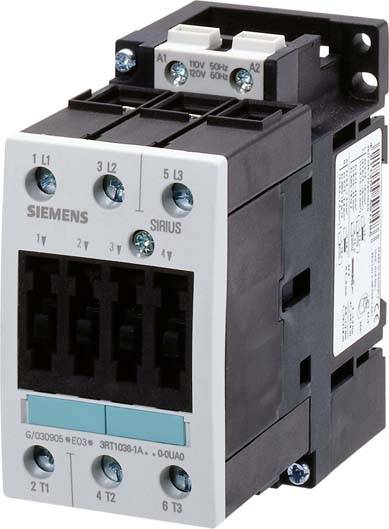

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

22 kW

Anschluss

Schrauben

Verpackungsart

Piece

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

9 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 252,07

steuerfreie IGL

€ 7,91

Nur noch 9 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 22. Okt.

Kostenfreier Versand

€ 257,50

zzgl. MwSt.

Rechtliche Bedenken melden

Kurzbeschreibung

Der Eaton Leistungsschütz DILM50-22(230V50HZ) ist ein zuverlässiges und leistungsstarkes Gerät, das für den Einsatz in einer Vielzahl von industriellen Anwendungen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 22 kW und einem Bemessungsbetriebsstrom von 50 A ist er ideal für den Betrieb von Motoren und anderen Geräten mit hohem Stromverbrauch. Der Leistungsschütz verfügt außerdem über zwei Schließer und zwei Öffner, die eine vielseitige Steuerung ermöglichen. Darüber hinaus ist er mit Schraubklemmen ausgestattet, die eine einfache und

Eaton Eaton (Moeller) Leistungsschütz 22kW/400V,AC DILM50-22(230V50HZ)

Highlights & Details

Allgemein:
Bemessungsfrequenz: 60 Hz

Technische Daten

Stromart: Wechselstrombetätigung
Spannungsart zur Betätigung: AC
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 10 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 50 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 21 A
Geeignet für Reiheneinbau: nein

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: DILM50-22(230V50HZ,240V60HZ)

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 2 Öffner
2 Schließer

Steuerspannung (min.): 230 V/AC

Steuerspannung (max.): 240 V/AC

Steuerspannungs-Bereich: 230 - 240 V/AC

Schaltspannung (min.): 230 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 80 A

: 22 kW

Passend für Marke: Eaton

Anschluss: Schrauben

Breite: 55 mm

Höhe: 115 mm

Tiefe: 147 mm

Abm.: (B x H x T) 55 x 115 x 147 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 55 mm

: 115 mm

: 147 mm

: FALSE

: 22 kW

: 3

: 0

: 2

: 2

: 50 A

: 80 A

: 230-230 V

: 240-240 V

: 0-0 V

: Schraubanschluss

: 230-690 V

: 230-690 V

: AC

: 21 A

: 10 kW

: 29.8 kW

UKCA: Ja

Varianten

Verpackungsart

Eaton DILDC300/22(RDS250) Leistungsschütz Gleichstromschaltung 2 Öffner, 2 Schließer 300 A mit Weitbereichselektronik Piece 1 St.

Bestell-Nr.:3193570

Lieferung Mi., 21. Okt.

Conrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

€ 3.362,50^*

Eaton DILEEM-01(230V50HZ,240V60HZ) Leistungsschütz 3 Schließer 3 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306654

Sofort-Lieferung Mo., 12. Okt.

8 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

€ 44,99^*

Eaton DILEEM-01-G(24VDC) Leistungsschütz 3 Schließer 3 kW mit Hilfskontakt Passend für Marke (Relais): Eaton 1 St.

Bestell-Nr.:2306655

Lieferung Do., 22. Okt.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

€ 59,99^*

Eaton DILEEM-10(230V50HZ,240V60HZ) Leistungsschütz 3 Schließer 3 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306657

Sofort-Lieferung Mo., 12. Okt.

7 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

€ 44,99^*

Eaton DILEEM-10-G(24VDC) Leistungsschütz 3 Schließer 3 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306658

Sofort-Lieferung Mo., 12. Okt.

8 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

€ 54,99^*

Eaton DILEM-01(24V50HZ) Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306659

Sofort-Lieferung Mo., 12. Okt.

29 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

€ 43,33^*

Eaton DILEM-01-G-C(24VDC) Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Eaton 1 St.

Bestell-Nr.:2306660

Sofort-Lieferung Mo., 12. Okt.

11 StückConrad Electronic

Stück

Min.: 1

Vielfache: 1

€ 66,66^*

Eaton DILEM-10(230V50/60HZ) Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306661

Sofort-Lieferung Mo., 12. Okt.

11 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

€ 48,33^*

Eaton DILEM-10(24V50HZ) Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306662

Sofort-Lieferung Mo., 12. Okt.

24 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

€ 44,40^*

Eaton DILEM-10-G(12VDC) Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Eaton 1 St.

Bestell-Nr.:2306663

Sofort-Lieferung Mo., 12. Okt.

9 StückConrad Electronic

Stück

Min.: 1

Vielfache: 1

€ 61,66^*

Dokumente & Downloads

Datenblatt

Datenblatt 2306717 Eaton DILM50-22(230V50HZ,240V60HZ) Leistungsschütz 3 Schließer 22 kW Passend für Marke (Relais): Eaton Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2306717 Eaton DILM50-22(230V50HZ,240V60HZ) Leistungsschütz 3 Schließer 22 kW Passend für Marke (Relais): Eaton Piece 1 St.

Beschreibung

Eaton Leistungsschütz DILM50-22(230V50HZ)

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Leistungsschütz 22kW/400V,ACTyp:DILM50-22(230V50HZ)Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:230..690 VBetriebsspannung bei AC 60 Hz:230..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:80 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:50 ABemessungsbetriebsleistung bei AC-3, 400 V:22 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:21 ABemessungsbetriebsleistung bei AC-4, 400 V:10 kWBemessungsbetriebsleistung NEMA:29,8 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:55 mmHöhe:115 mmTiefe:147 mm
Eaton Leistungsschütz DILM50-22(230V50HZ): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082778620

Geliefert wird: Eaton (Moeller) Leistungsschütz 22kW/400V,AC DILM50-22(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082778620
