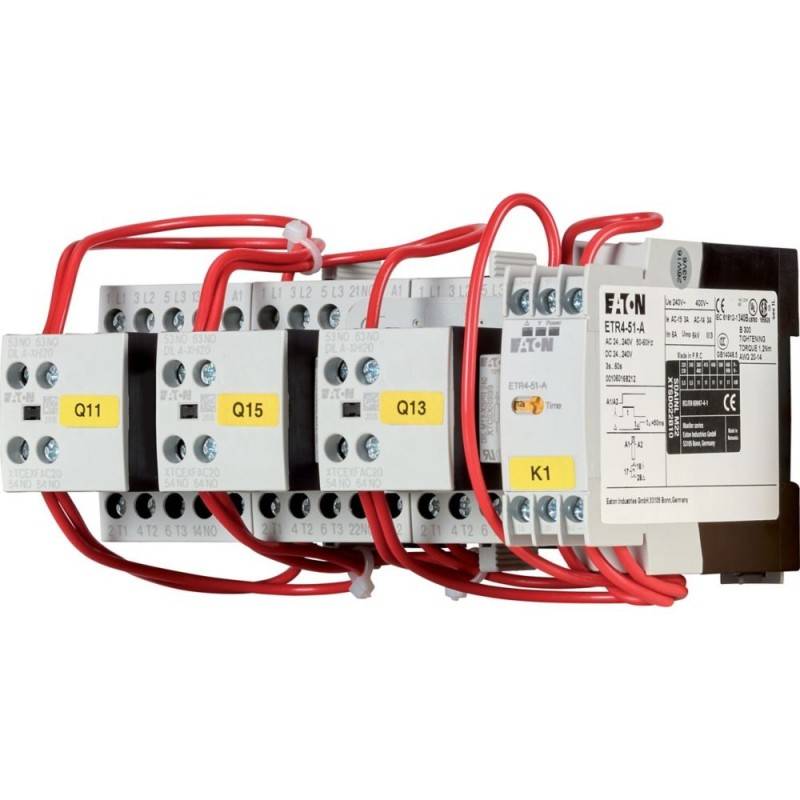

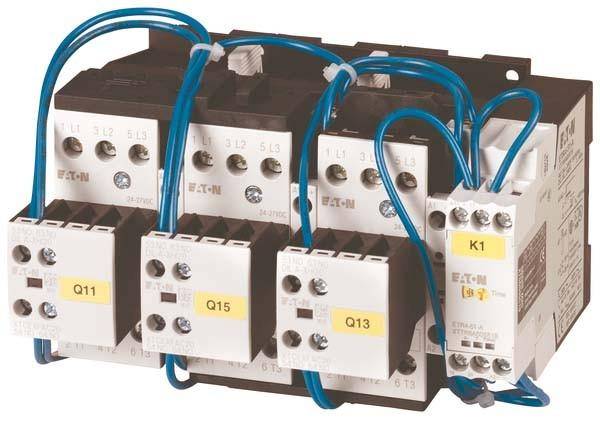

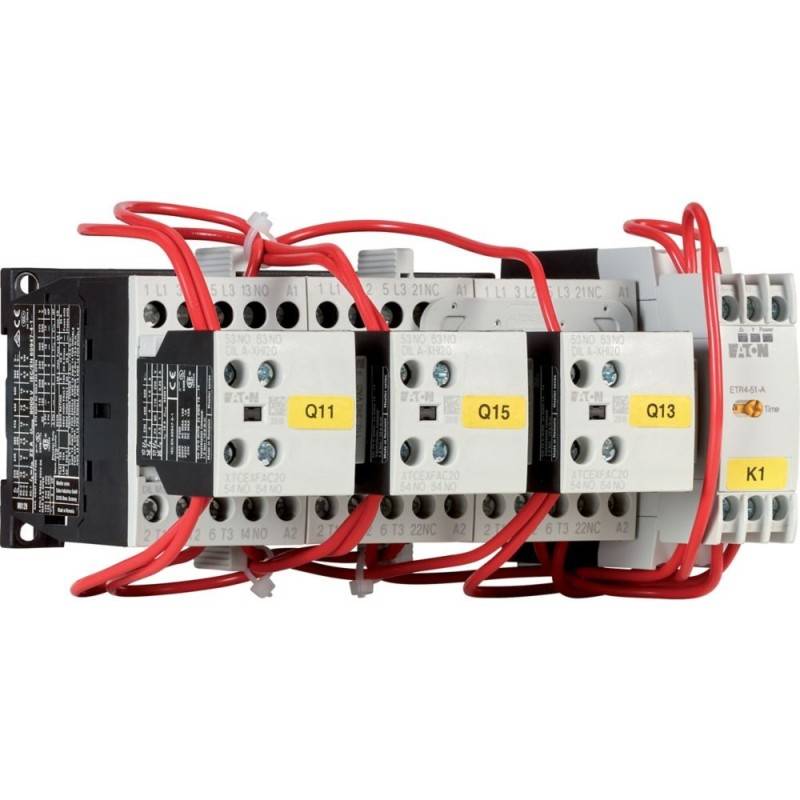

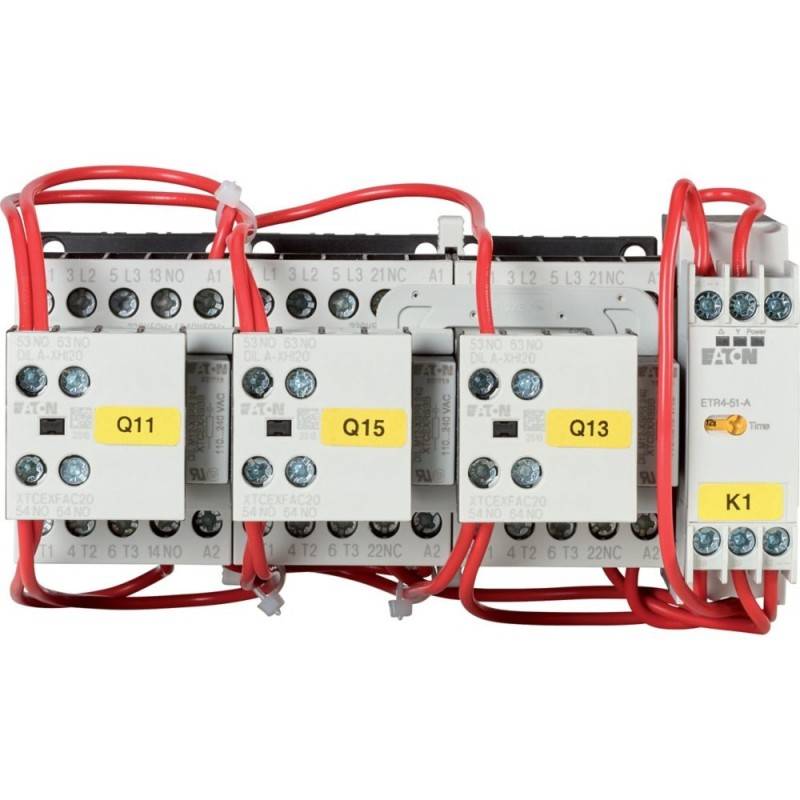

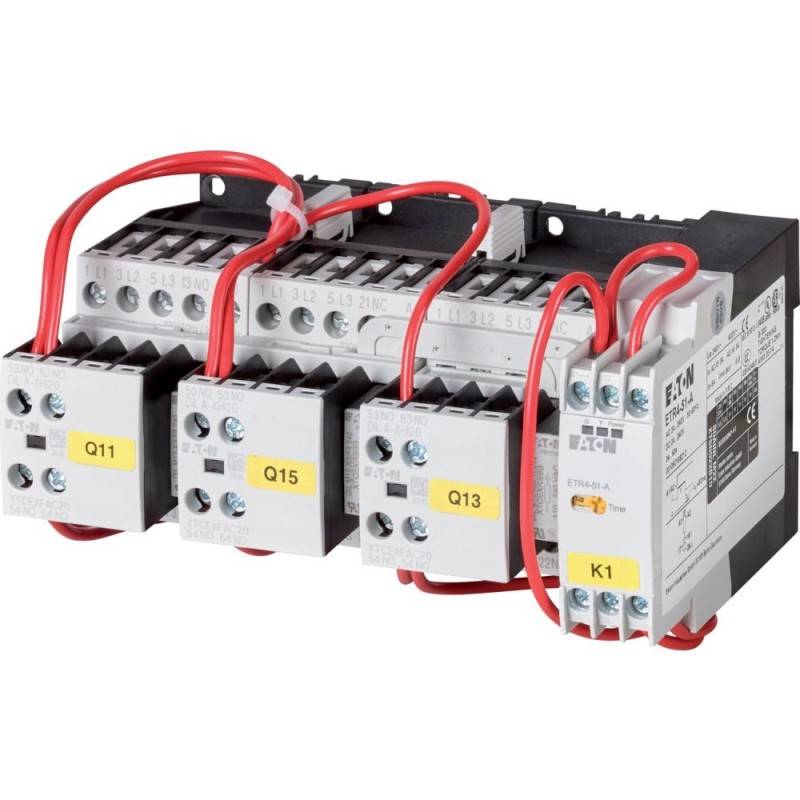

Eaton S-D-Schütz SDAINLM16(24VDC)

Eaton S-D-Schütz SDAINLM16(24VDC)

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:S-D-Schütz 7,5kW/400V, DCTyp:SDAINLM16(24VDC)Funktion:Stern-Dreieck-SchützTragschienenmontage möglich:neinBemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:9Anschlussart Hauptstromkreis:SchraubanschlussSpannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBetriebsspannung bei DC:0 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:16 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:16 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsleistung NEMA:0 kWAnzahl der Hilfskontakte als Schließer:3Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:SchraubanschlussSchutzart (IP):IP20Schutzart (NEMA):sonstigeBreite:158 mmHöhe:82 mmTiefe:117 mm
Eaton S-D-Schütz SDAINLM16(24VDC): weitere Details
Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 16 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7,5 kW, 500 V: P= 7,5 kW, 660 V 690 V: P= 7,5 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelne Komponenten der Netzschützkombination Q11: DILM9-10 EAN: 4015081003945

Geliefert wird: Eaton (Moeller) S-D-Schütz 7,5kW/400V, DC SDAINLM16(24VDC), Verpackungseinheit: 1 Stk., EAN: 4015081003945
