Name: FESTO 3361493 HGPL-63-100-A-B Parallelgreifer Gehäusematerial: Aluminium 1 St.
Brand: FESTO
SKU: 2204813
Availability: BackOrder

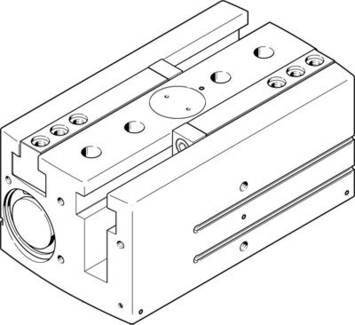

Technische Zeichnung eines rechteckigen Maschinenbauteils mit Löchern und Linien, vermutlich Teil eines pneumatischen Antriebs.

Abbildung ähnlich

Lieferung Di., 3. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 4.420,83 / Stück)

€ 4.420,83

zzgl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Technische Daten

Anzahl Greifbacken: 2
Baugröße: 63
Befestigungsart: Innengewinde und Zentrierhülse
mit Durchgangsbohrung und Zentrierhülse
Betriebsdruck: 3 ... 8 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Gesamtgreifkraft bei 6 bar öffnen: 2.466 N
Gesamtgreifkraft bei 6 bar schließen: 2.742 N
Greiferfunktion: Parallel
Greifkraft pro Greifbacken bei 6 bar öffnen: 1.233 N
Greifkraft pro Greifbacken bei 6 bar schließen: 1.371 N
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub pro Greifbacken: 100 mm
Konstruktiver Aufbau: Doppelkolben
Führung
Kolben-Schieber
T-Form
Zahnstange/Ritzel
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Massenträgheitsmoment: 1.018,17 kgcm2
Max. Arbeitsfrequenz Greifer: < 1 Hz
Max. Austauschgenauigkeit: < 0,2 mm
Max. Greifbackenspiel Sz: < 0,05 mm
Max. Greifbackenwinkelspiel ax,ay: < 0,2 deg
Max. Kraft am Greifbacken Fz statisch: 9.000 N
Max. Masse pro externem Greiffinger: 940 g
Max. Moment am Greifbacken Mx statisch: 300 Nm
Max. Moment am Greifbacken My statisch: 200 Nm
Max. Moment am Greifbacken Mz statisch: 250 Nm
Min. Öffnungszeit bei 6 bar: 650 ms
Min. Schließzeit bei 6 bar: 600 ms
Nachschmierintervall Führungselemente: 5 Mio SP
Pneumatischer Anschluss: G1/8
Positionserkennung: für Näherungsschalter
Produktgewicht: 13.800 g
Rotationssymmetrie: <= 0,2 mm
Umgebungstemperatur: 5 ... 60 °C
Werkstoff Gehäuse: Aluminium
gleiteloxiert
Werkstoff Greifbacken: Stahl
gehärtet
Werkstoffhinweis: Kupfer- und PTFE-frei
RoHS konform
Wiederholgenauigkeit Greifer: < 0,03 mm

Betriebs-Medium: Druckluft

Produkt-Art: Parallelgreifer

Gehäusematerial: Aluminium

Anschluss: G 1/8

Betriebsdruck (max.): 8 bar

Betriebstemperatur: 5 bis 60 °C

Min. Betriebstemperatur: 5 °C

Max. Betriebstemperatur: 60 °C

Gewinde-Maß: G1/8 Zoll

Ausführung: HGPL-63-100-A-B

Herst.-Teilenr.: 3361493

Betriebsdruck (min.): 3 bar

Gewicht: 13800 g

Medium: Druckluft nach ISO 8573-1:2010 [1:4:1]

Besonderheiten: P-Anschluss G 1/8

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: +5 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2204813 FESTO 3361493 HGPL-63-100-A-B Parallelgreifer Gehäusematerial: Aluminium 1 St.

Beschreibung

Parallelgreifer HGPL-63-100-A-B

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: 5
Werkstoff-Hinweis: RoHS konform
Baugröße: 63
Produktgewicht: 13800 G
Werkstoff Gehäuse: Aluminium-Knetlegierung, gleiteloxiert
Befestigungsart: mit Innengewinde und Zentrierhülse
Betriebsdruck: 3
Symbol: 991894
Konstruktiver Aufbau: Doppelkolben
Pneumatischer Anschluss: G1/8
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Massenträgheitsmoment: 1018.17 KGC
Max. Greifbacken-Winkelspiel ax, ay: 0.2 DEG
Max. Greifbackenspiel Sz: 0.05 MM
Wiederholgenauigkeit Greifer: 0.03 MM
Anzahl Greifbacken: 2
Antriebsart: pneumatisch
Greiferfunktion: Parallel
Greifkraftsicherung: ohne
Max. Arbeitsfrequenz Greifer: 1 HZ
Min. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 650 MS
Min. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 600 MS
Max. Kraft am Greifbacken Fz statisch: 9000 N
Max. Moment am Greifbacken Mx statisch: 300 NM
Max. Moment am Greifbacken My statisch: 200 NM
Max. Moment am Greifbacken Mz statisch: 250 NM
Max. Masse pro externem Greiffinger: 940 G
Werkstoff Greifbacken: Stahl, gehärtet
Hub pro Greifbacken: 100 MM
Max. Austauschgenauigkeit: 0.2 MM
Rotationssymmetrie: 0.2 MM
Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi öffnen: 2466 N
Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi schließen: 2742 N
Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi öffnen: 1233 N
Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi schließen: 1371 N
Nachschmierintervall Führungselemente: 5 YUE
