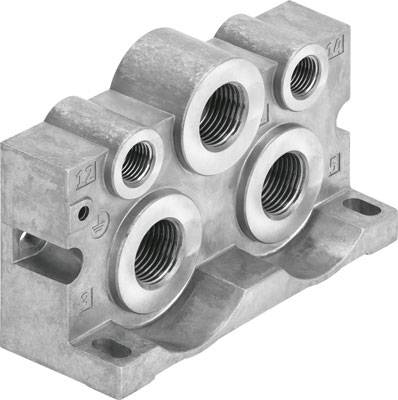

Abbildung ähnlich
FESTO Endplatte 8032662 VABE-S1-1L-G12 0 bis 10 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Technische Daten
- Abluftfunktion: über Drosselplatte
- Anschluss Steuerhilfsluft 12/14: G1/4
- Basierend auf Norm: ISO 5599-1
- Baubreite: 44 mm
- Befestigungsart: mit Durchgangsbohrung für Schraube M6
- Betriebsdruck: 0 - 10 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Lagertemperatur: -20 - 60 °C
- Mediumstemperatur: -10 - 50 °C
- Pneumatischer Anschluss 1: G1/2
- Pneumatischer Anschluss 3: G1/2
- Pneumatischer Anschluss 5: G1/2
- Produktgewicht: 400 g
- Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Umgebungstemperatur: -10 - 50 °C
- Vakuumtauglichkeit: ja
- Werkstoff Endplatte: Aluminium-Druckguss
- Werkstoffhinweis: RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Endplatte
- Anzeigebereich (min.)
0 bar
- Anzeigebereich (max.)
10 bar
- Ausführung
VABE-S1-1L-G12
- Betriebstemperatur
-10 bis 50 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
50 °C
- Herst.-Teilenr.
8032662
- Material (Details)
Aluminium-Druckguss
- Anschluss
G1/2
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
0 bar
- Betriebsdruck-Bereich
0 bis 10 bar
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Breite
44 mm
- Funktion
über Drosselplatte
- Gewicht
400 g
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2800555 FESTO Endplatte 8032662 VABE-S1-1L-G12 0 bis 10 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800555 FESTO Endplatte 8032662 VABE-S1-1L-G12 0 bis 10 bar 1 St.
Beschreibung
Endplatte VABE-S1-1L-G12 Baubreite=44 mm, Abluftfunktion=über Drosselplatte, Basierend auf Norm=ISO 5599-1, Betriebsdruck=0 - 10 bar, Vakuumtauglichkeit=ja
