Name: FESTO Magnetventil 197049 MHP1-M5H-2/2G-M3-TC 12 V/DC Anschlussplatte, M3 Nennweite (Details) 0.9 mm Ruhestellung durch
Brand: FESTO
SKU: 1941243
Availability: BackOrder

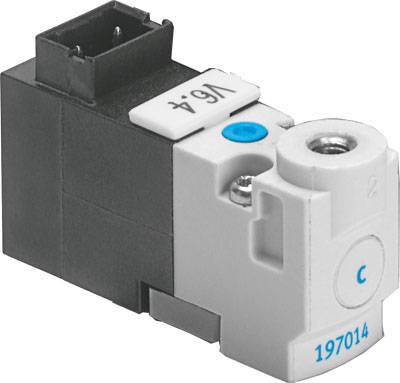

'Ein elektromagnetisches Ventilmodul mit schwarzen und weißen Komponenten. Es trägt die Markierung 'V6.4' und die Nummer '197014'.'

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 39,16 / Stück)

€ 39,16

zzgl. MwSt.

nur € 3,75

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Magnetventil MHP1-M5H-2/2G-M3-TC

Technische Daten

Elektrischer Anschluss: Stecker

Produkt-Art: Magnetventil

Betriebsspannung: 12 V/DC

Betriebsdruck (max.): 2 bar

Gehäusematerial: PA
PPS

Anschluss: Anschlussplatte
M3

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Medien-Temperatur Bereich: -5 bis 40 °C

Herst.-Teilenr.: 197049

Ausführung: Normalnenndurchfluss: 14 l/min

Betriebsdruck (min.): -0.9 bar

Betätigung: elektrisch

Dichtungsmaterial: FPM
HNBR
NBR

Max. Durchfluss: 14 l/min

Funktion: 2/2 geschlossen monostabil

Gewicht: 10 g

Max. Medien-Temperatur: 40 °C

Min. Medien-Temperatur: -5 °C

Medium: Druckluft

Nennweite: 0.9 mm

Breite: 10 mm

QNn-Wert: 14 l/min

Schaltfrequenz: 20 Hz

: IP40

Max. Umgebungstemperatur: 40 °C

Min. Umgebungstemperatur: -5 °C

Wirkungsweise: Ruhestellung durch Federkraft geschlossen

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Betriebsdruck (max.)

Gehäusematerial

FESTO Magnetventil 196122 MHP2-M1H-3/2G-M5 Anschlussplatte, M5 Nennweite (Details) 2 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941088

Lieferung Di., 27. Okt.

Conrad Electronic

Anschlussplatte

8 bar

Zinkdruckguss

Stück

Min.: 1

Vielfache: 1

€ 69,99^*

FESTO Magnetventil 196123 MHP2-MS1H-3/2G-M5 Anschlussplatte, M5 Nennweite (Details) 2 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941089

Lieferung Di., 27. Okt.

Conrad Electronic

Anschlussplatte

8 bar

Zinkdruckguss

Stück

Min.: 1

Vielfache: 1

€ 95,83^*

FESTO Magnetventil 196142 MHP2-M1H-3/2O-M5 24 V/DC M5 Nennweite (Details) 2 mm Ruhestellung offen 1 St.

Bestell-Nr.:1941102

Lieferung Di., 27. Okt.

Conrad Electronic

8 bar

Zinkdruckguss

Stück

Min.: 1

Vielfache: 1

€ 69,99^*

FESTO Magnetventil 196143 MHP2-MS1H-3/2O-M5 M5 Nennweite (Details) 2 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941103

Lieferung Di., 27. Okt.

Conrad Electronic

8 bar

Zinkdruckguss

Stück

Min.: 1

Vielfache: 1

€ 95,83^*

FESTO Magnetventil 197009 MHP1-M4H-3/2G-M3-HC 5 V/DC Anschlussplatte, M3 Nennweite (Details) 0.65 mm Ruhestellung geschlossen 1 St.

Bestell-Nr.:1941203

Bald verfügbar

Conrad Electronic

Anschlussplatte

8 bar

Stück

Min.: 1

Vielfache: 1

€ 39,16^*

FESTO Magnetventil 197010 MHP1-M5H-3/2G-M3-HC 12 V DC/AC Anschlussplatte, M3 Nennweite (Details) 0.65 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941204

Bald verfügbar

Conrad Electronic

Anschlussplatte

8 bar

Stück

Min.: 1

Vielfache: 1

€ 39,16^*

FESTO Magnetventil 197011 MHP1-M1H-3/2G-M3-HC 24 V/DC Anschlussplatte, M3 Nennweite (Details) 0.65 mm Ruhestellung geschlossen 1 St.

Bestell-Nr.:1941205

Lieferung Di., 27. Okt.

Conrad Electronic

Anschlussplatte

8 bar

Stück

Min.: 1

Vielfache: 1

€ 39,16^*

FESTO Magnetventil 197012 MHP1-M4H-3/2G-M3-TC Anschlussplatte, M3 Nennweite (Details) 0.65 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941206

Lieferung Di., 27. Okt.

Conrad Electronic

Anschlussplatte

8 bar

Stück

Min.: 1

Vielfache: 1

€ 39,16^*

FESTO Magnetventil 197013 MHP1-M5H-3/2G-M3-TC Anschlussplatte, M3 Nennweite (Details) 0.65 mm Ruhestellung geschlossen 1 St.

Bestell-Nr.:1941207

Bald verfügbar

Conrad Electronic

Anschlussplatte

8 bar

Stück

Min.: 1

Vielfache: 1

€ 39,16^*

FESTO Magnetventil 197014 MHP1-M1H-3/2G-M3-TC 24 V/DC Anschlussplatte, M3 Nennweite (Details) 0.65 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:1941208

Lieferung Di., 27. Okt.

Conrad Electronic

Anschlussplatte

8 bar

Stück

Min.: 1

Vielfache: 1

€ 39,16^*

Dokumente & Downloads

Datenblatt

Datenblatt 1941243 FESTO Magnetventil 197049 MHP1-M5H-2/2G-M3-TC 12 V/DC Anschlussplatte, M3 Nennweite (Details) 0.9 mm Ruhestellung durch

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1941243 FESTO Magnetventil 197049 MHP1-M5H-2/2G-M3-TC 12 V/DC Anschlussplatte, M3 Nennweite (Details) 0.9 mm Ruhestellung durch

Information

Information 1941243 FESTO Magnetventil 197049 MHP1-M5H-2/2G-M3-TC 12 V/DC Anschlussplatte, M3 Nennweite (Details) 0.9 mm Ruhestellung durch

Beschreibung

Magnetventil MHP1-M5H-2/2G-M3-TC

Nennweite: 0.9 mm
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B2-L
Pneumatischer Anschluss 1: Anschlussplatte
Pneumatischer Anschluss 2: M3
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -5
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 10 G
Werkstoff Gehäuse: PA-verstärkt
Mediumstemperatur: -5
Ventilfunktion: 2/2 geschlossen monostabil
Befestigungsart: auf Anschlussplatte
Betriebsdruck: -13.05
Symbol: 991398
Werkstoff Dichtungen: FPM
Normalnenndurchfluss normalisiert nach DIN 1343: 14 L2
Konstruktiver Aufbau: Sitzventil mit Rückstellfeder
Betätigungsart: elektrisch
Rückstellart: mechanische Feder
Schutzart: IP40
Dichtprinzip: weich
Handhilfsbetätigung: tastend
Steuerart: direkt
Strömungsrichtung: nicht reversibel
Schaltzeit aus: 5 MS
Schaltzeit ein: 4 MS
Einschaltdauer: 1
Spulenkennwerte: 12 V DC: 1,0 W
Lagertemperatur: -20
Abluftfunktion: nicht drosselbar
Hinweis zur Zwangsdynamisierung: Schaltfrequenz mindestens 1/Woche
Zulassung: c UL us - Recognized (OL)
Elektrischer Anschluss: Stecker
Zulässige Spannungsschwankungen: +/- 10 %
Überdeckung: negative Überdeckung
Baubreite: 10 MM
Rastermaß: 10 MM
Max. Schaltfrequenz: 20 HZ
Vakuumtauglichkeit: ja
Zertifikat ausstellende Stelle: UL MH19482
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Elektrische Leistungsaufnahme: 1 W
Ventilplatz-Kennzeichnung: Schild

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
