Name: FESTO Magnetventil 2211 MOCH-3-1/8 110 V/DC, 220 V/DC, 42 V/DC, 240 V/DC, 24 V/DC, 12 V/DC, 96 V/DC G 1/8 Nennweite (Det
Brand: FESTO
SKU: 2804124
Availability: BackOrder

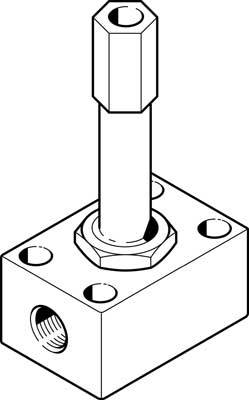

Technische Zeichnung eines kubischen Bauteils mit zylindrischem Stab in der Mitte, Muttern und Schraubenlöchern auf der Oberseite.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 27. Okt.

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 133,33 / Stück)

€ 133,33

zzgl. MwSt.

Kostenfreier Versand

nur € 13,33

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Befestigungsart: mit Durchgangsbohrung
Betätigungsart: elektrisch
Betriebsdruck: 0 - 7 bar
Betriebsdruck Mpa: 0 - 0.7 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Dichtprinzip: weich
Einschaltdauer: 1
Handhilfsbetätigung: rastend
Konstruktiver Aufbau: Sitzventil mit Rückstellfeder
Lagertemperatur: -40 - 100 °C
Mediumstemperatur: -10 - 60 °C
Nennweite: 2.5 mm
Normalnenndurchfluss: 70 l/min
Pneumatischer Anschluss 1: G1/8
Pneumatischer Anschluss 2: G1/8
Pneumatischer Anschluss 3: G1/8
Rückstellart: mechanische Feder
Schaltzeit aus: 13 ms
Schaltzeit ein: 12 ms
Schutzart: IP65
Spulenkennwerte: 110 V AC: 50/60 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 120 V AC: 60 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 12 V AC: 50 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 200 V AC: 50/60 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 240 V AC: 50 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 24 V AC: 50 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 380 V AC: 50/60 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 42 V AC: 50/60 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 48 V AC: 50 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 110 V DC: 12,7 W - 12 V DC: 11,7 W - 220 V DC: 15 W - 240 V DC: 17,9 W - 24 V DC: 11 W - 42 V DC: 12 W - 96 V DC: 11 W
Steuerart: direkt
Strömungsrichtung: nicht reversibel
Umgebungstemperatur: -5 - 40 °C
Ventilfunktion: 3/2 offen monostabil
Werkstoffhinweis: RoHS konform

Produkt-Art: Magnetventil

Betriebsspannung: 110 V/DC
220 V/DC
42 V/DC
240 V/DC
24 V/DC
12 V/DC
96 V/DC

Betriebsdruck (max.): 7 bar

Anschluss: G 1/8

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Betriebstemperatur: -10 bis 60 °C

Medien-Temperatur Bereich: -10 bis +60 °C

Herst.-Teilenr.: 2211

Ausführung: MOCH-3-1/8

Betriebsdruck (min.): 0 bar

Max. Betriebstemperatur: 60 °C

Min. Betriebstemperatur: -10 °C

Betätigung: elektrisch

Max. Durchfluss: 70 l/min

Funktion: 3/2 offen monostabil

Max. Medien-Temperatur: +60 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft

Nennweite: 2.5 mm

Besonderheiten: elektrisch betätigt

QNn-Wert: 70 l/min

Schaltfrequenz: 50/60 Hz

: IP65

Max. Umgebungstemperatur: +40 °C

Min. Umgebungstemperatur: -5 °C

Wirkungsweise: Direktwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2804124 FESTO Magnetventil 2211 MOCH-3-1/8 110 V/DC, 220 V/DC, 42 V/DC, 240 V/DC, 24 V/DC, 12 V/DC, 96 V/DC G 1/8 Nennweite (Det

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2804124 FESTO Magnetventil 2211 MOCH-3-1/8 110 V/DC, 220 V/DC, 42 V/DC, 240 V/DC, 24 V/DC, 12 V/DC, 96 V/DC G 1/8 Nennweite (Det

Beschreibung

Magnetventil MOCH-3-1/8 mit Handhilfsbetätigung. Ventilfunktion=3/2 offen monostabil, Betätigungsart=elektrisch, Normalnenndurchfluss=70 l/min, Betriebsdruck Mpa=0 - 0,7 MPa, Betriebsdruck=0 - 7 bar

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
