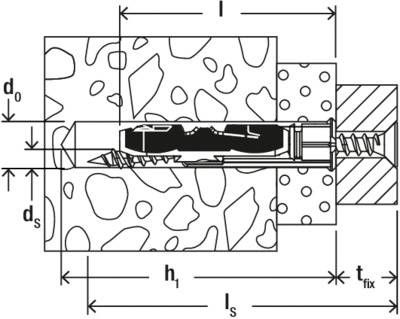

Diagramm eines Wandverankerungssystems in einer Betonwand mit Abmessungen: d0, ds, h1, l, ls und tfix. Enthält eine Querschnittansicht der Installation.

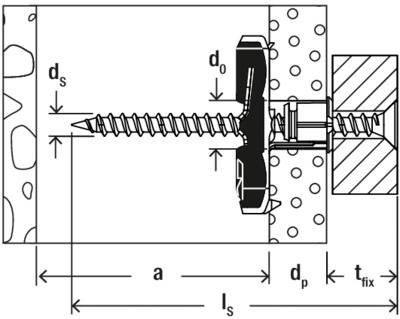

Technisches Diagramm einer in eine Wand eingelassenen Schraubenankerung mit Abmessungen für Einbettungstiefe, Befestigungsdicke und Schraubenlänge.

Fischer 542590 DUOTEC 12 LD Hohlraumdübel 10 St.-3

Diagramm zeigt einen Bohrer, der durch ein Holzbrett und ein Metallblech geht, gekennzeichnet durch einen roten Pfeil für die Richtung.

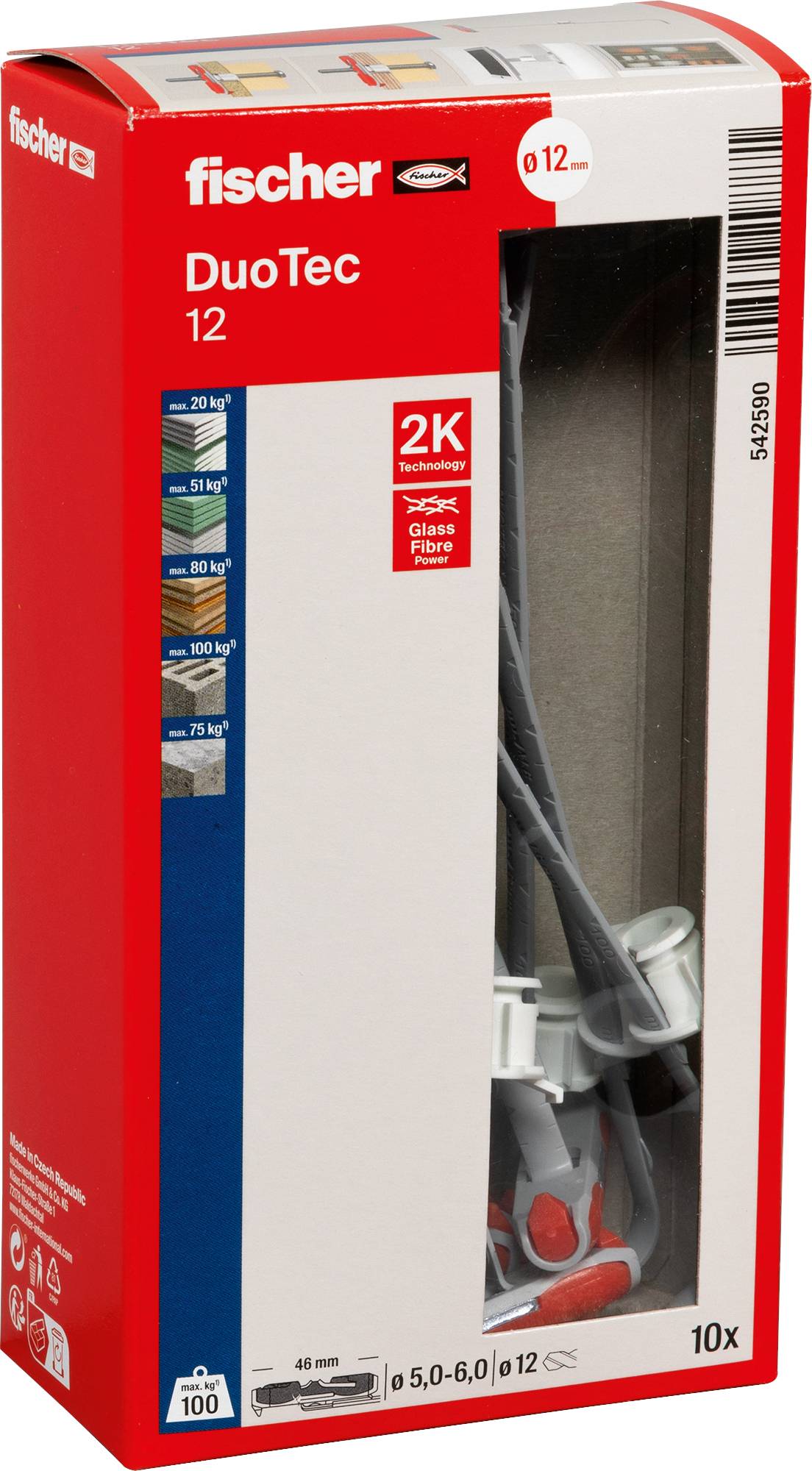

Fischer 542590 DUOTEC 12 LD Hohlraumdübel 10 St.-5

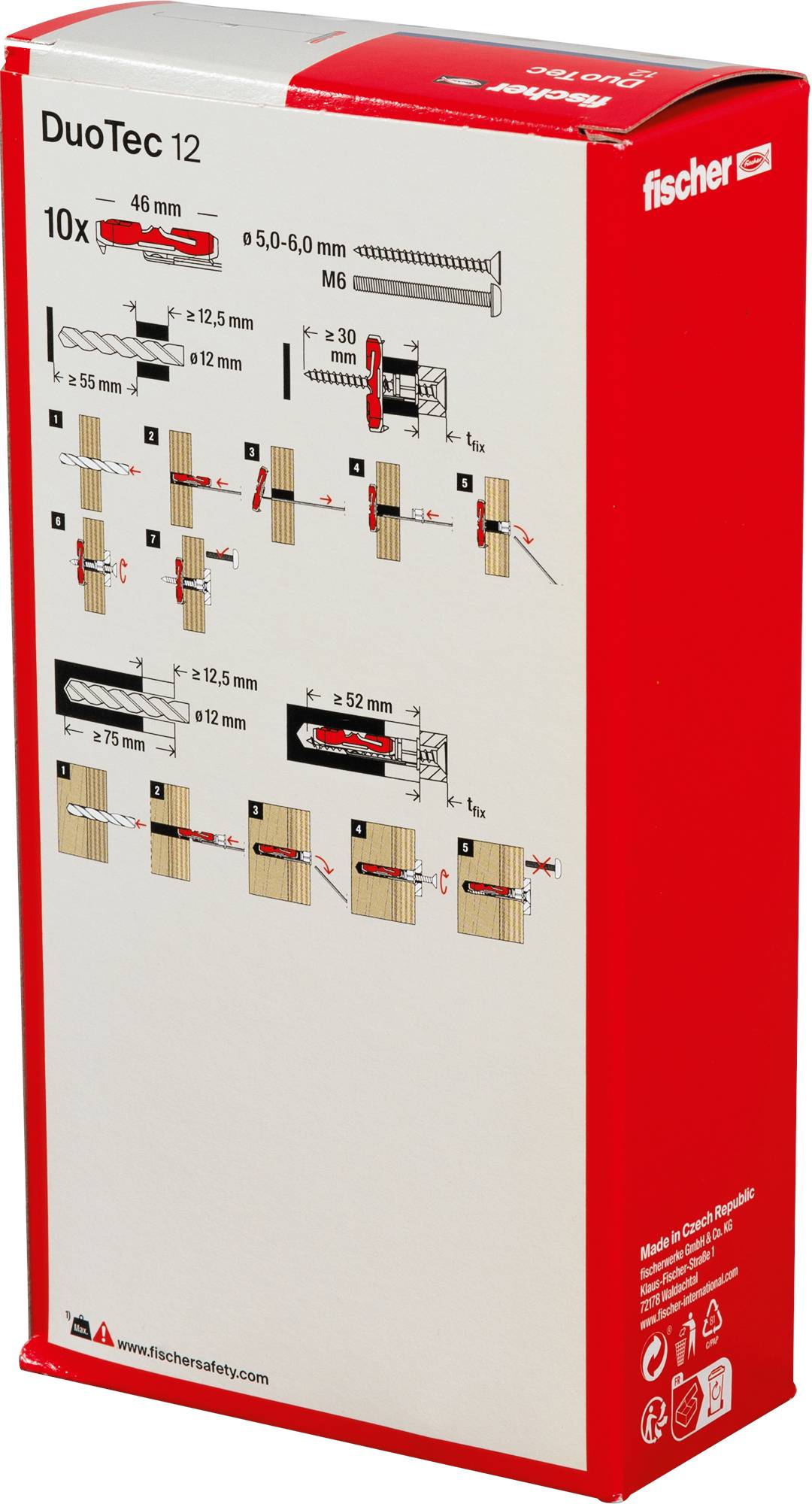

Auf einer Abbildung auf einer Schachtel werden Schritt-für-Schritt-Installationsanweisungen für DuoTec 12 Wanddübel mit Diagrammen von Werkzeugen und Maßen gezeigt.

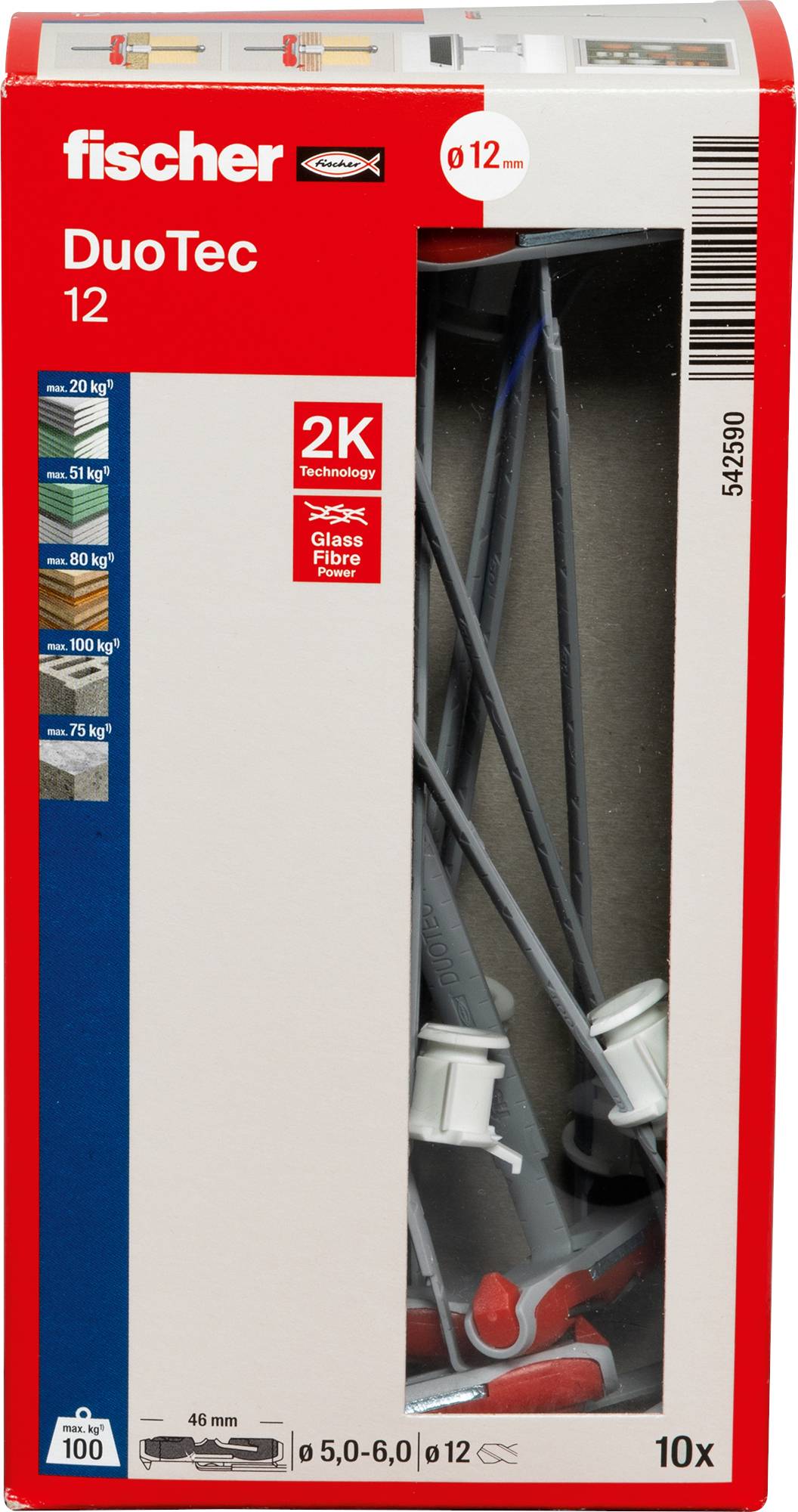

Fischer DuoTec 12 Wanddübel Box, mit Produktabbildung und wichtigen Informationen, einschließlich Tragfähigkeiten im Bereich von 20 kg bis 75 kg.

Ein Glassschrank mit stapelweise angeordneten orangefarbenen Schüsseln, weißen Schüsseln, weißen Tassen, orangefarbenen Tellern und orangefarbenen Tassen auf Regalen.

Regale mit Metallfarbdosen und leeren Gläsern mit grünen Deckeln, ordentlich vor einem weißen Hintergrund angeordnet.

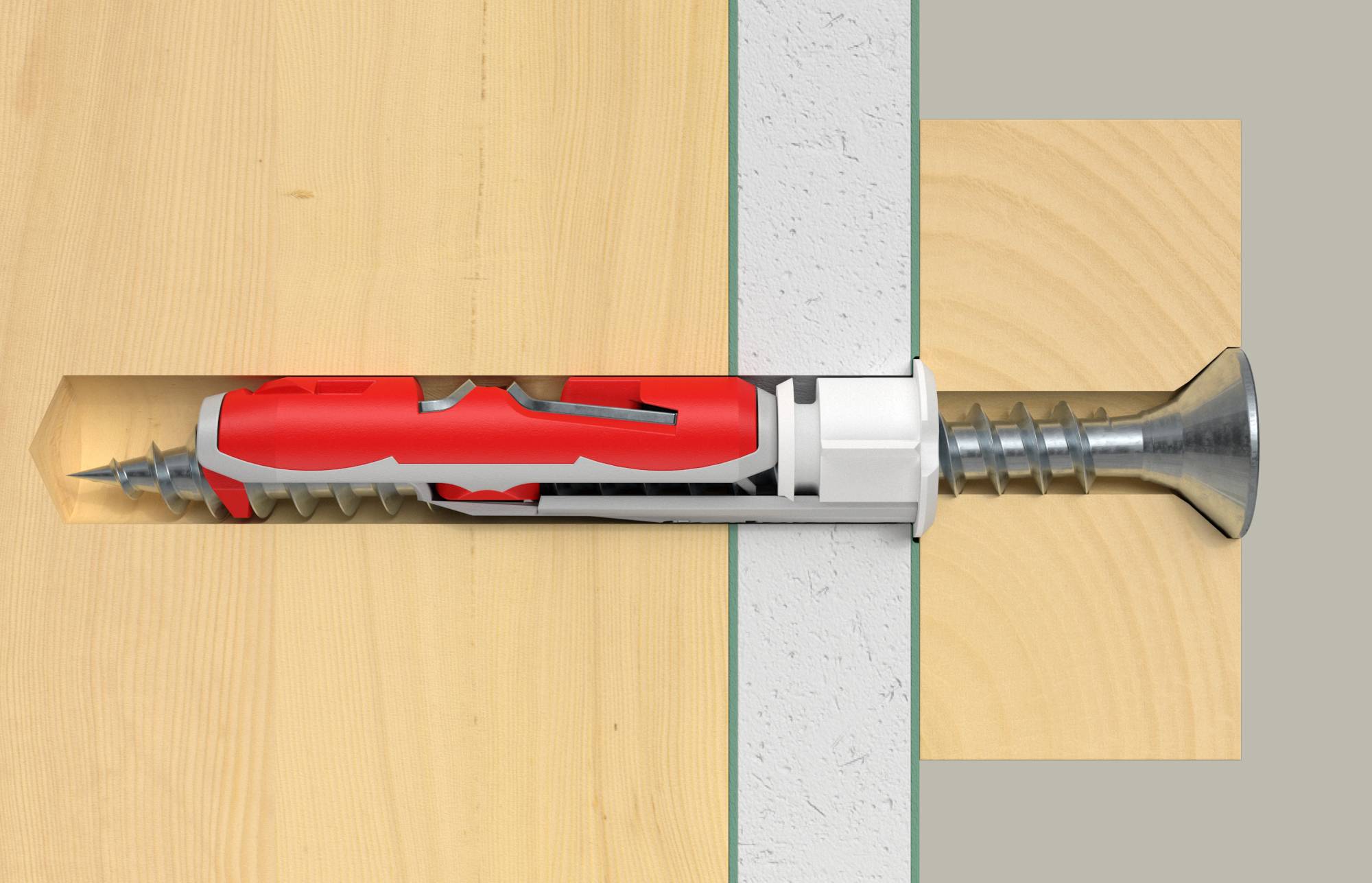

Querschnittsdarstellung eines Wandankers in einer Holzwand, die seine Komponenten zeigt: Metallschraube, roter Kunststoff-Expansionsteil und Einführungsposition.

Fischer 542590 DUOTEC 12 LD Hohlraumdübel 10 St.-11

Diagramm, das einen Wandanker im Querschnitt in Holz zeigt. Ein roter Pfeil zeigt eine Expansionsbewegung des Ankers in der Wand an.

Illustration eines Bohrers mit einem Pfeil, der die Bohrrichtung durch eine Metallplatte anzeigt.

Diagramm einer roten Befestigung, die zwei Platten sichert, mit einem Pfeil, der die Befestigungsrichtung nach rechts anzeigt.

Fischer 542590 DUOTEC 12 LD Hohlraumdübel 10 St.-15

'Eine Gewindestange mit einer roten Kunststoffmutter zeigt die Drehrichtung mit einem roten Pfeil und demonstriert das Festziehen oder Lockern.'

Installationsdiagramm zeigt ein rotes Scharnier, das an einem perforierten Panel befestigt ist, mit einem Pfeil, der die Richtung zum Einführen einer Stange anzeigt.

Fischer 542590 DUOTEC 12 LD Hohlraumdübel 10 St.-18

Ein Diagramm, das die Installation einer Schraube und eines Befestigungselements zeigt. Ein Häkchen zeigt die korrekte Ausrichtung des Befestigungselements gegen eine vertikale Oberfläche an.

Querschnittsdiagramm einer Holzplatte mit einer Bolzenmontageanordnung und einem roten Werkzeug, das angebracht ist; eine Schraube mit einem roten Häkchen wird auf der rechten Seite angezeigt.

Fischer 542590 DUOTEC 12 LD Hohlraumdübel 10 St.-21

Pfeil zeigt die Richtung der auf einen Hebel ausgeübten Kraft an, wodurch dieser um einen Drehpunkt auf einer gepunkteten Untergrundsfläche pivotiert.

Fischer 542590 DUOTEC 12 LD Hohlraumdübel 10 St.-23

Ein großer Spiegel, der einen geräumigen, leeren Raum mit einer einzelnen grünen Topfpflanze in einem orangefarbenen Topf reflektiert. Vorderansicht eines modernen Schranks mit Vasen.

1/25

Sofort-Lieferung Mi., 9. Sept.

10 Set(s)

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (€ 19,16 / Stück)

€ 19,16

zzgl. gesetzl. MwSt.

Nur noch 10 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

DUOTEC 12

Herstellerinformation

Highlights & Details

Kombination aus zwei Materialkomponenten für mehr Leistung
Bundhülse verstärkt das Bohrloch und ermöglicht deutlich höhere Querlasten
Gebogener Griff ermöglicht vor der Montage das Ertasten von Hindernissen

Technische Daten

Bohrernenndurchmesser 12 mm
Min. Plattendicke 12 mm
Max. Plattendicke 55 mm
Min. Hohlraumtiefe 50 mm
Schraubendurchmesser 5,0 - 6,0 / M6 mm
Schraubenlänge ≥ dp + tfix +20 mm
Min. Bohrlochtiefe ls - tfix + 10 mm
Min. Schraubenlänge tfix + 65 mm
Dübellänge 60 mm.

Produkt-Art: Hohlraumdübel

Geeignet für: Gipskartonplatten
Gipsfaserplatten
Holzplatten
Spanplatten
Kunststoffplatten
Beton

Inhalt: 10 St.

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1933063 Fischer 542590 DUOTEC 12 LD Hohlraumdübel 10 St.

Beschreibung

Die einzigartige Funktionsweise und die Dübelgeometrie des fischer DUOTEC ermöglichen eine für Kippdübel sehr hohe Lastaufnahme. Das reduziert bei Mehrfachbefestigungen die Anzahl der Befestigungen und maximiert die Sicherheit. Der fischer DUOTEC besteht als Mitglied der DUO-Line aus zwei Kunststoffkomponenten. Die rote und harte Komponente der Dübelhülse ermöglicht die gleichmäßige Lastverteilung, die graue und weiche verhindert die Beschädigung der Plattenoberfläche bei der Befestigung und damit eine Lastreduktion. Bei Anwendungen in Plattenbaustoffen, hinter denen ein Hohlraum ist, wird der fischer DUOTEC wie ein Kippdübel gesetzt. In Vollbaustoffen kann der Dübel auch als Spreizdübel verwendet werden.
