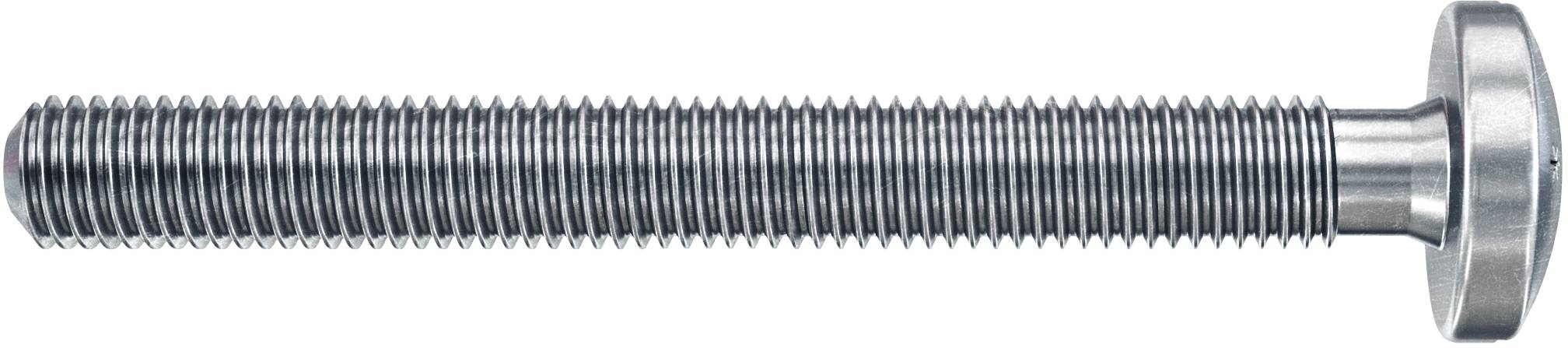

Ein Metallbolzen mit feinem Gewinde und flachem Kopf in horizontaler Position, der zum Befestigen oder Sichern von Objekten verwendet wird.

'Diagramm zur Befestigung mechanischer Ankerbölzen mit Seitenansicht eines Bolzens, der durch ein durchlöchertes Panel geführt ist und mit einer Mutter und einer Unterlegscheibe gesichert wird.'

Ein silberner, zylindrischer Bolzen mit durchgehender Gewindeschraube und Flanschkopf ist horizontal ausgerichtet.

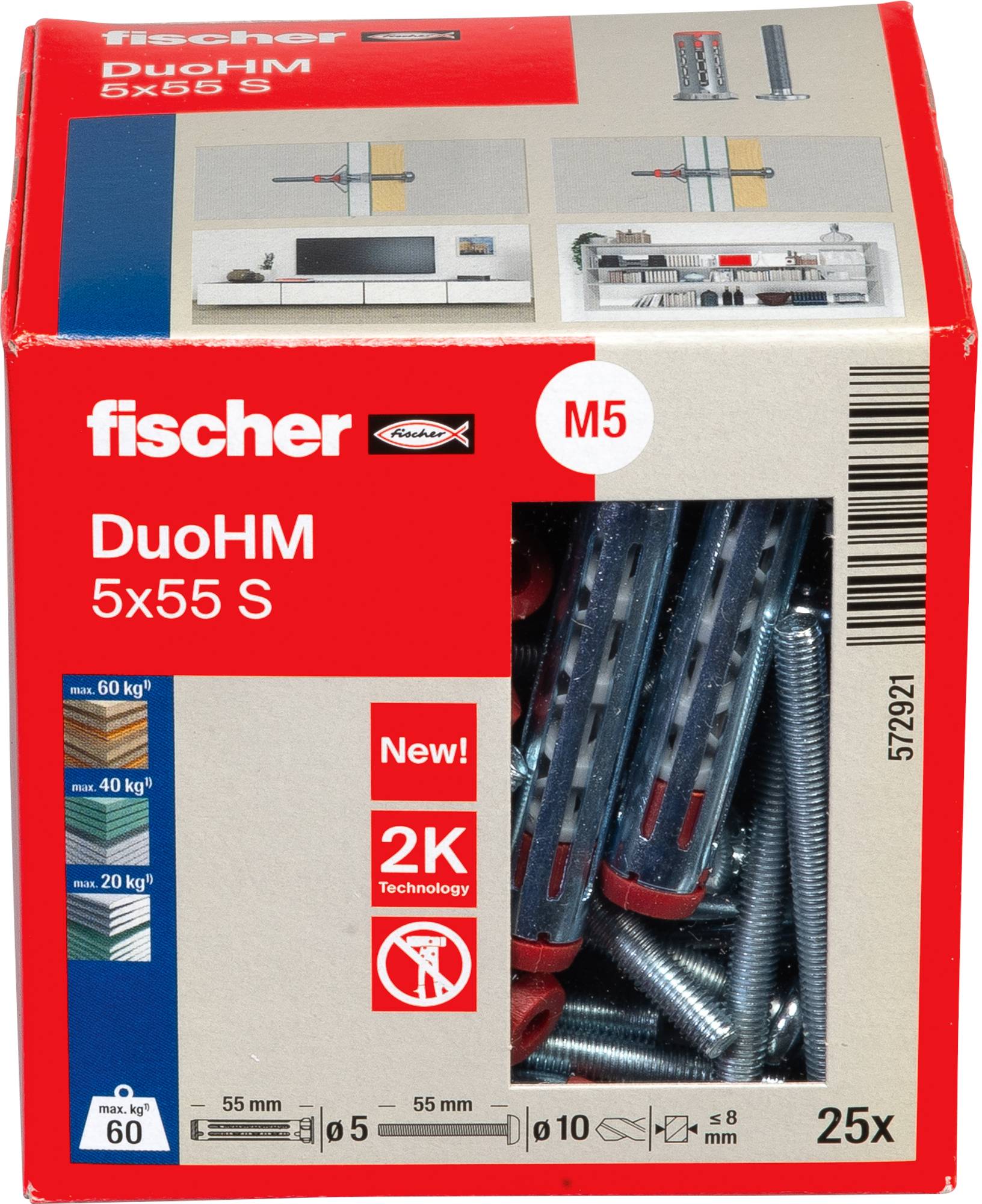

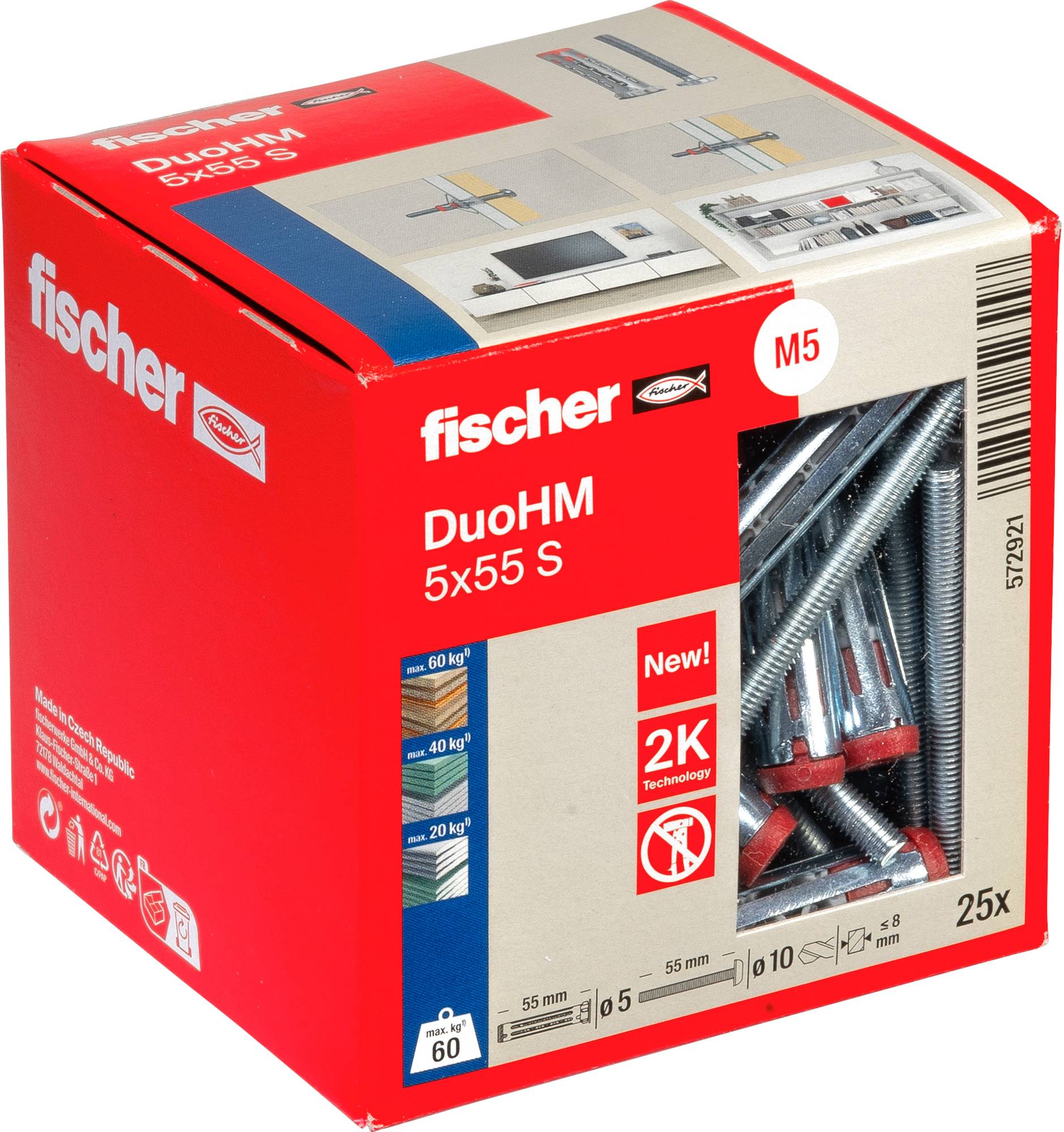

'Fischer DuoHM 5x55 S' Packung mit 25 Metallankern und Schrauben. Enthält Installationsanleitung mit Abbildungen und Tragfähigkeitsübersicht.

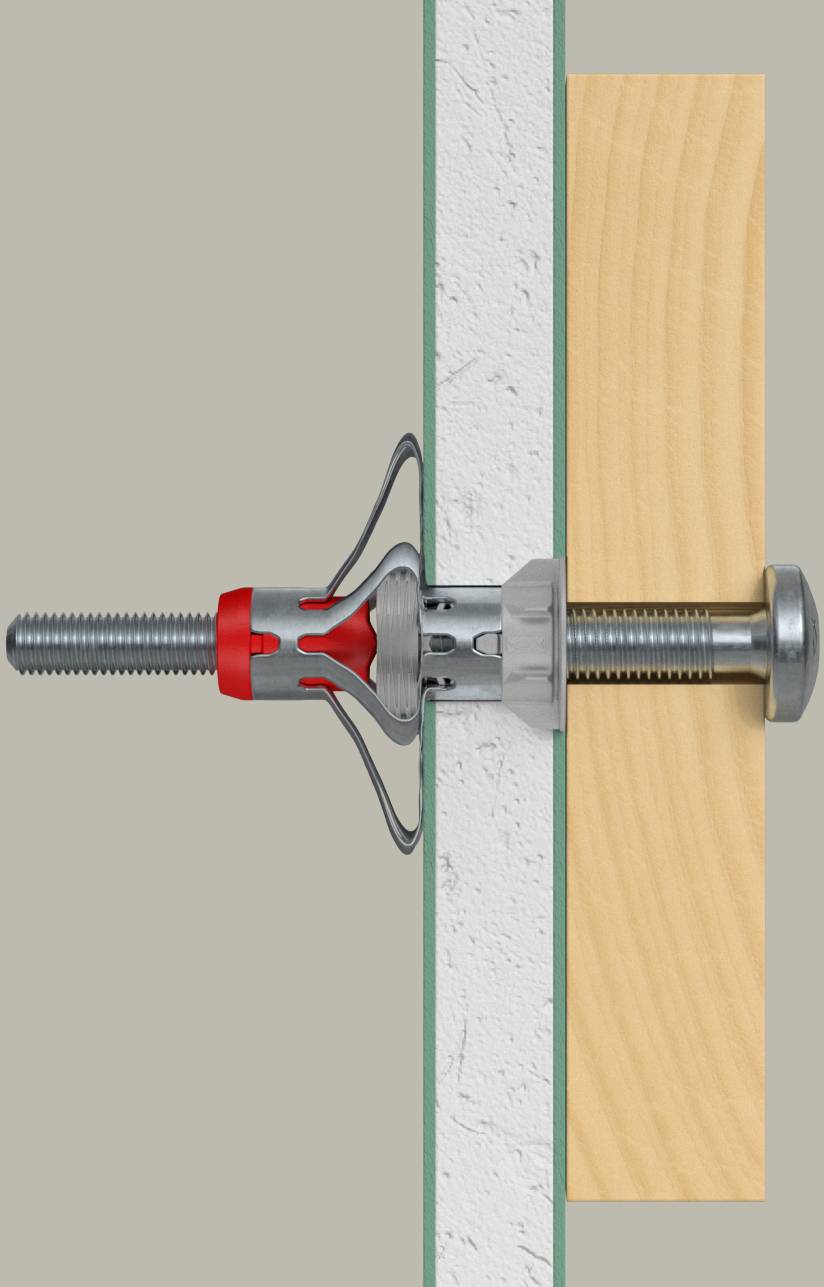

'Installationsdiagramm für Dübel mit Spreizanker' zeigt Bolzen, der Holzplatte an Betonwand befestigt, mit Hervorhebung des internen Mechanismus und der Griffwirkung.

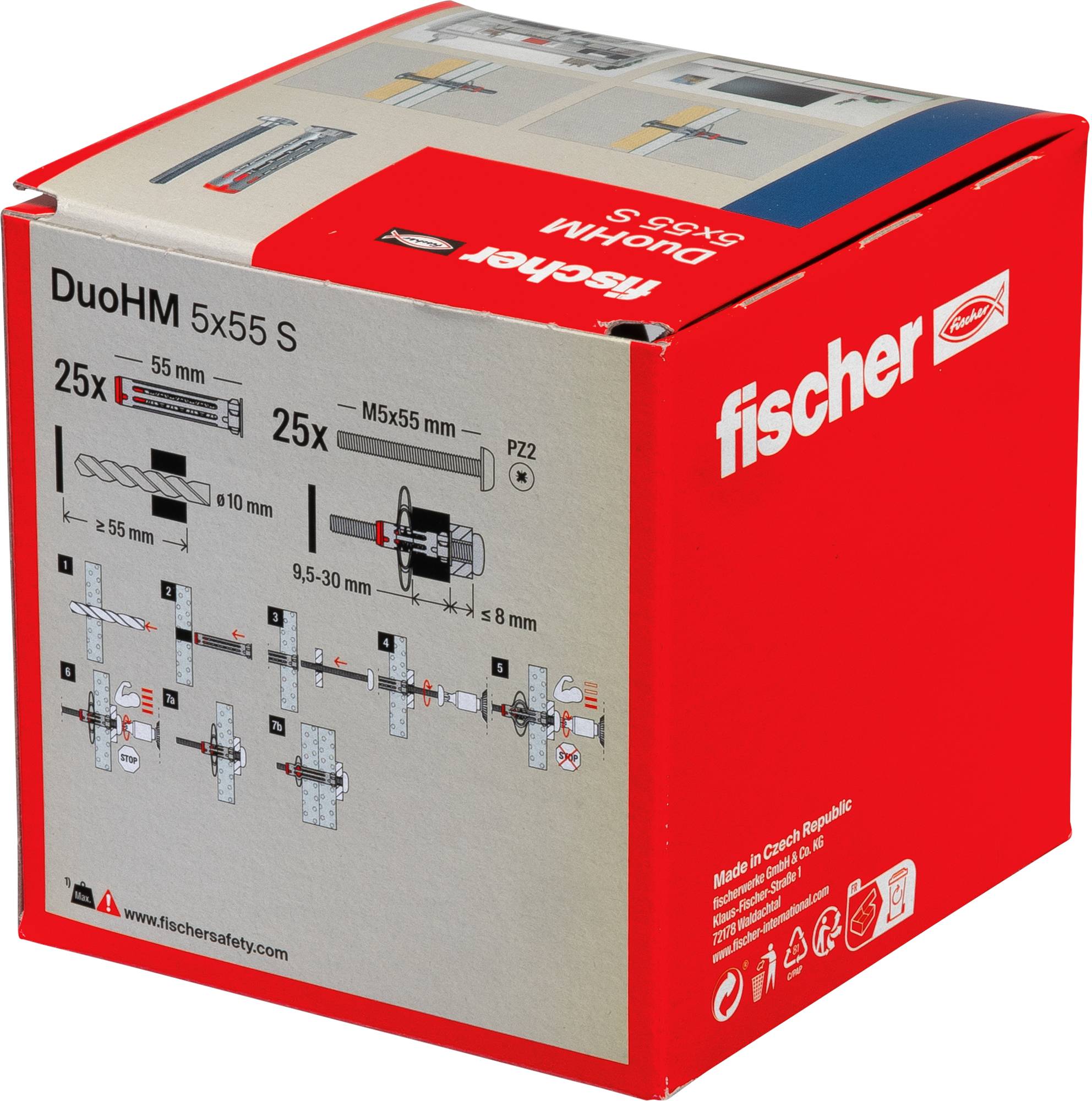

Fischer 572921 DuoHM 5x55 S PH PZ Hohlraumdübel 55 mm 25 St.-7

Fischer 572921 DuoHM 5x55 S PH PZ Hohlraumdübel 55 mm 25 St.-8

Diagramm zur Wandverankerungsinstallation: Ein Metallanker und eine Schraube sichern Holz an einer Wand und zeigen, wie sich die Komponenten ausdehnen und halten.

Fischer 572921 DuoHM 5x55 S PH PZ Hohlraumdübel 55 mm 25 St.-10

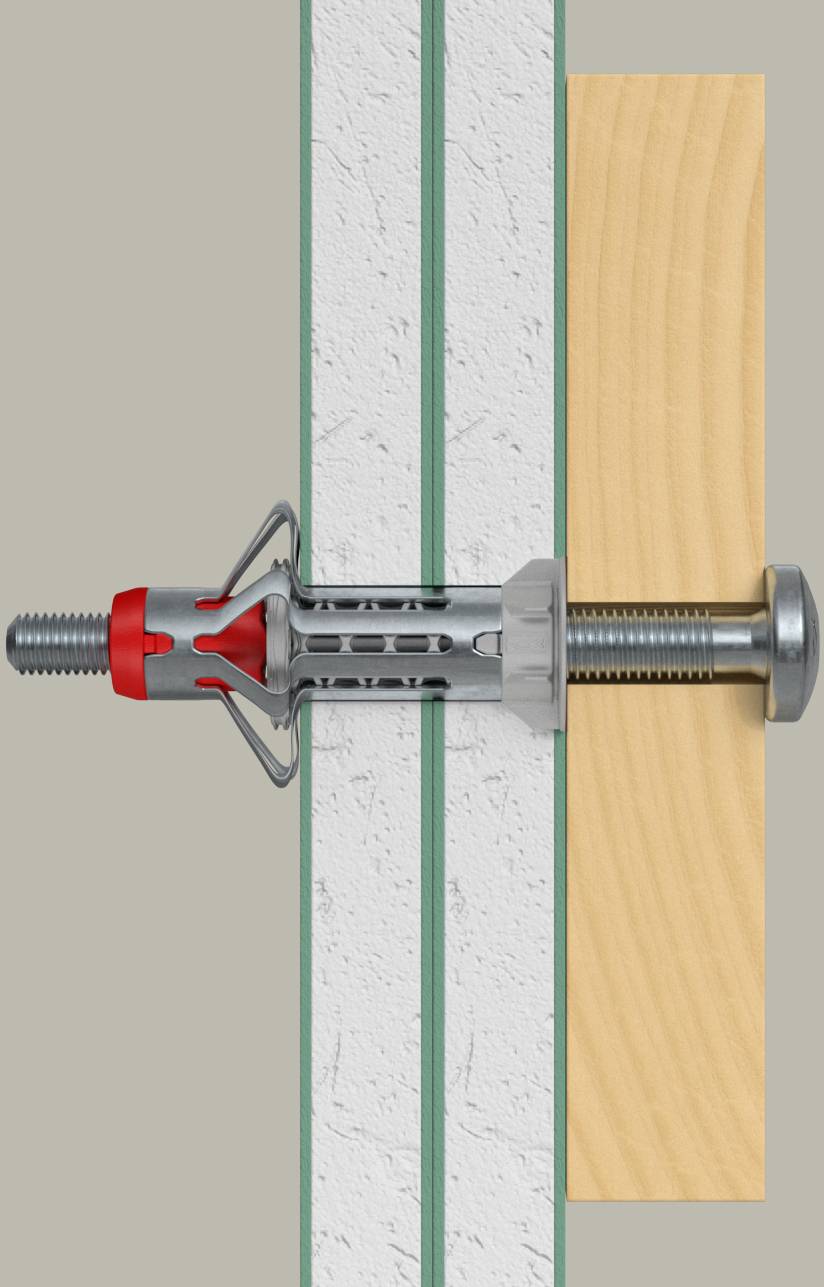

Ein Querschnitt eines sich in einer Wand ausdehnenden Trockenbauankers zeigt, wie er einen Bolzen sichert und unterstreicht dabei seine Stabilität und Funktion.

Querschnittdiagramm einer mechanischen Wandverankerung mit ihren Komponenten, einschließlich eines Bolzens, Expansionsflügeln und einer Wandbefestigung.

Fischer 572921 DuoHM 5x55 S PH PZ Hohlraumdübel 55 mm 25 St.-13

Eine Illustration eines Wandsteckers, der in eine Wandsteckdose eingeführt wird, mit einem Pfeil, der die Einfuehrungsrichtung anzeigt.

Fischer 572921 DuoHM 5x55 S PH PZ Hohlraumdübel 55 mm 25 St.-15

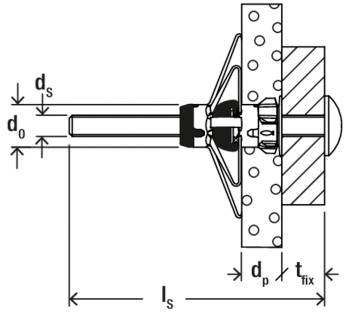

Diagramm eines mechanischen Fixators mit Abmessungen: „d0", „ds", „dp", „tfix" und „ls", das die Montage und Platzierung von Komponenten zeigt.

Weißer Kunststoff-Wandhaken mit angebrachter Metallschraube, entworfen zum sicheren Aufhängen leichter Gegenstände an Wänden oder Decken.

Fischer 572921 DuoHM 5x55 S PH PZ Hohlraumdübel 55 mm 25 St.-18

1/19

Sofort-Lieferung Mi., 9. Sept.

13 Set(s)

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 25 St.)

Set(s)

Gesamt (€ 15,83 / Stück)

€ 15,83

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

fischer Hohlraumdübel DuoHM 5 x 55 S PH PZ, Panhead-Schraube, PZ-Antrieb

Bis zu 50% schnellere Montage als vergleichbare Plattendübel
Einfache Montage mit Akkuschrauber ohne Setzwerkzeug
Eine Dübellänge pro Durchmesser für alle gängigen Baustoffdicken
Hohe Lasten durch 2-Komponenten-Technologie
Dübelrand aus Polyamid verhindert Schäden an Baustoffoberfläche

Technische Daten

Bohrernenndurchmesser 10 mm
Min. Bohrlochtiefe 55 mm
Dübellänge 55 mm
Schraubenabmessung 5 x 55 mm
Plattendicke 9.5 - 30 mm
Antrieb PZ2
Max. Dicke des Anbauteils 10 mm
Min. Hohlraumtiefe 45 mm

Produkt-Art: Hohlraumdübel

Material: Polyamid

Länge: 55 mm

Schrauben-Ø: 5 mm

Geeignet für: Gipsbauplatten
Hohlkörperdecken
Spanplatten
Sperrholzplatten

Inhalt: 25 St.

Außen-Ø: 10 mm

Besonderheiten: inkl. Schraube

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3204845 Fischer 572921 DuoHM 5x55 S PH PZ Hohlraumdübel 55 mm 25 St.

Beschreibung

Der Hohlraumdübel DuoHM deckt mit nur einer Länge alle gängigen Baustoffdicken von 9,5 - 30 mm ab. Durch die neue und einzigartige Kombination aus Polyamid und Metall, ermöglicht der DuoHM hohe Lasten und maximale Flexibilität in Plattenbaustoffen. Die Metallhülse klappt hinter dem Baustoff und presst sich an die Plattenrückseite, der Kunststoffdübel verspreizt sich in der Platte. Die Montage des DuoHM erfolgt schnell und einfach mittels Akkuschrauber ohne zusätzliches Setzwerkzeug. Dies reduziert die Montagezeit bis zu 50% im Vergleich zu herkömmlichen Plattendübeln. Durch das metrische Innengewinde kann das Anbauteil mehrfach eingeschraubt und wieder gelöst werden. Neben der mitgelieferten Schraube, kann der DuoHM auch mit anderen metrischen Schrauben angewendet werden. Die Mitdrehsicherung aus Polyamid schützt die Oberfläche des Baustoffs vor Beschädigung. Aufgrund des schmalen Dübelrands ist der Dübel hinter dem Anbauteil nicht mehr sichtbar.

Anwendungen:
Bilder, TV-Halterungen, Leuchten, Wandregale, Handtuchhalter, Spiegelschränke, Gardienenschienen, Unterkonstruktionen uvm.

Baustoffe:
Gipskarton - und Gipsfaserplatten, Holzwolle-Leichtbauplatten, Spanplatten, Sperrholzplatten

Funktionsweise / Montage
Der DuoHM ist für Plattendicken von 9,5 bis 30mm geeignet.
Der DuoHM wird in Vorsteckmontage gesetzt, d.h. die Schraube wird direkt durch das Anbauteil montiert.

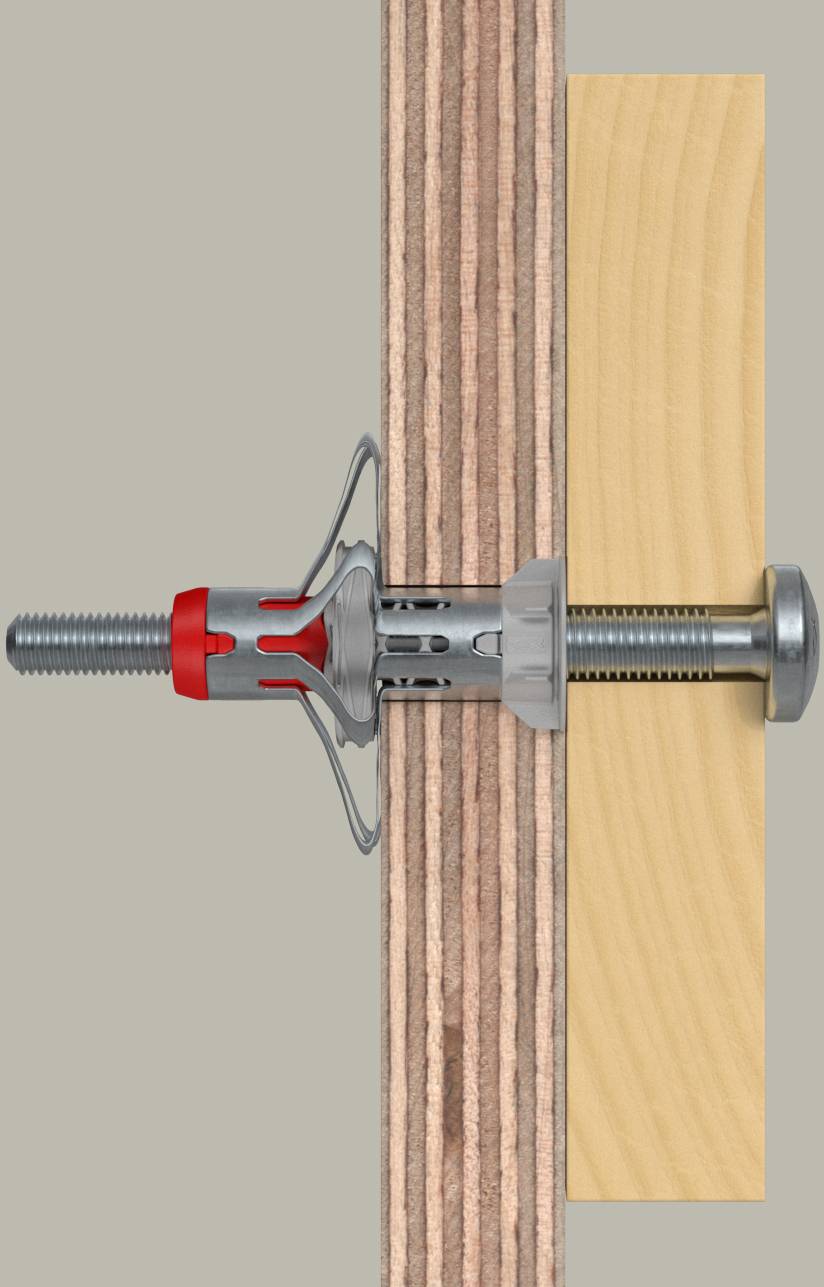

Die Metallhülse klappt hinter dem Baustoff und presst sich an die Plattenrückseite, der Kunststoffdübel verspreizt sich im Baustoff.
Die Montage ist erst korrekt erfolgt, sobald das Festziehmoment deutlich spürbar ist und sich die Metallhülse vollständig an die Platte gepresst hat.
Durch das metrische Innengewinde kann das Anbauteil mehrfach befestigt und wieder gelöst werden.

Ausführung

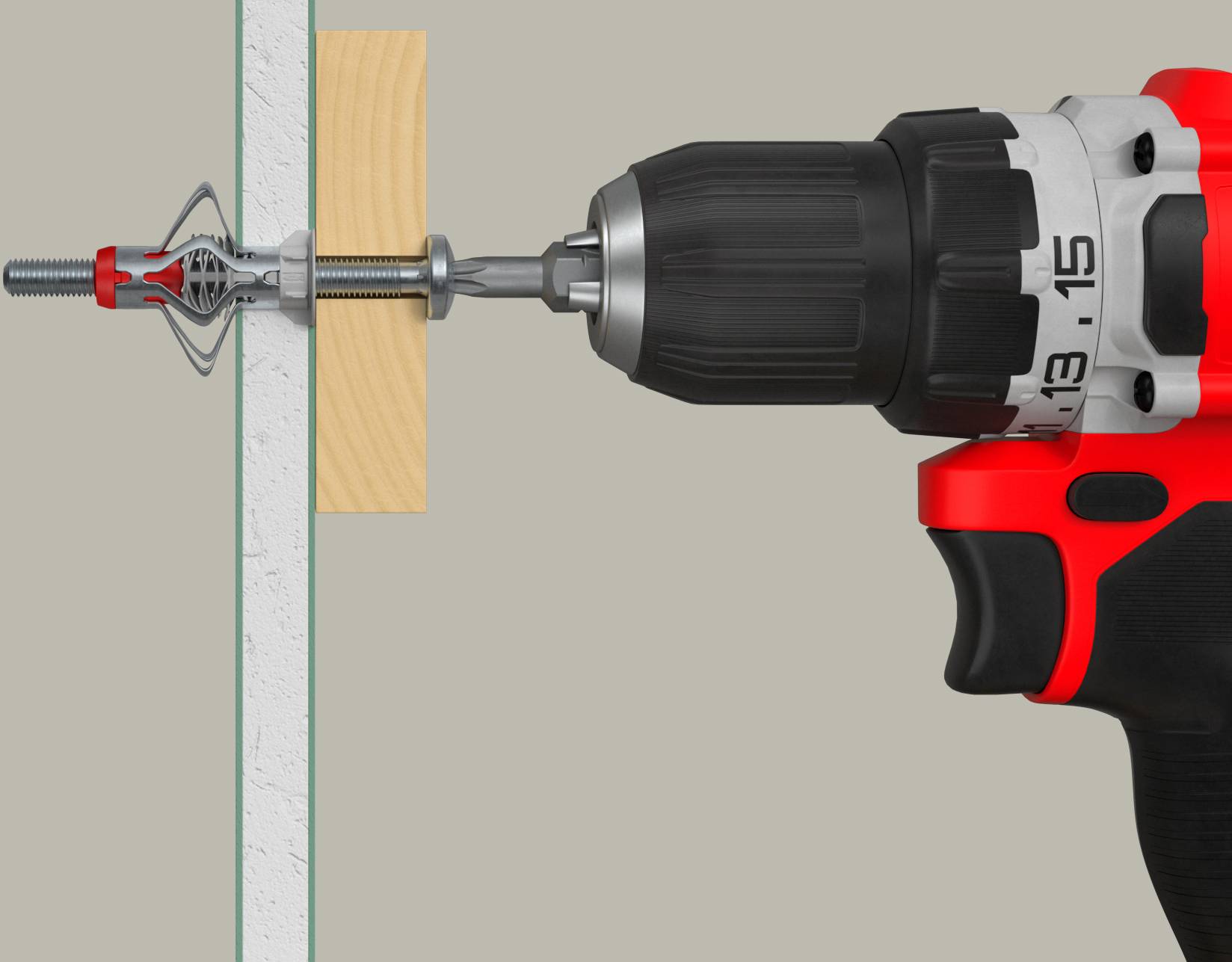

Der DuoHM lässt sich schnell und einfach mittels Akkuschrauber ohne zusätzliches Setzwerkzeug montieren. Dies reduziert die Montagezeit um bis zu 50% im Vergleich zu herkömmlichen Plattendübeln.
Die einzigartige 2-Komponenten-Technologie erfüllt hohe Lastanforderungen. Die Metallhülse presst sich an die Plattenrückwand und der Polyamid-Grundkörper verspreizt sich im Baustoff.
Eine Dübellänge deckt alle gängigen Baustoffdicken von 9,5 - 30 mm ab für eine flexible und kosteneffiziente Anwendung.
Aufgrund des metrischen Innengewindes kann die Schraube mehrfach gelöst und wieder eingeschraubt werden.
Die Mitdrehsicherung aus Polyamid sorgt für eine korrekte Montage und vermeidet gleichzeitig Beschädigungen des Baustoffs.
Die Befestigung ist hinter dem Anbauteil nicht sichtbar aufgrund des schmalen Dübelrands.
