ifm Electronic Inkremental Drehgeber 1 St. RB3100 Magnetisch 36.5 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drehgeber
Ausführung
Inkremental
Betriebsspannung min.
4.75 V/DC
Betriebsspannung max.
30 V/DC
Anschluss
Stecker M12, 5 polig
Datenblatt (PDF)
21 Stück
Verkauf und Versand:
versandkostenfrei ab € 100,00 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 185,50
steuerfreie IGL
Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm RB3100 Vollwellendrehgeber
- Definierte Impulsfolge für die zuverlässige Erfassung von Drehzahlen
- Zur präzisen Positionsbestimmung und Wegmessung
- Hohe Schock- und Vibrationsfestigkeit dank magnetischem Abtastprinzip
- Auflösung frei programmierbar von 1 ... 10.000
- Komfortable Kommunikation und Parametrierung über IO-Link
Technische Daten
- Abmessungen [mm]: Ø 36,5 / L = 65
- Abtastsystem: magnetisch
- Auflösung: 1...10000; (parametrierbar; Werkseinstellung: 1024) Striche
- Funktionsprinzip-Drehgeber: Inkremental
- Genauigkeit Drehgeber-Winkel [°]: 0.1
- IO-Link Revision: 1.1
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -40...85
- Befestigungsflansch: Ø 36.5 mm
- Bereitschaftsverzögerungszeit [s]: 0,5
- Betriebsspannung [V]: 4,75...30 DC
- Bezugstemperatur Drehmoment [°C]: 20
- Elektrische Ausführung: HTL/TTL
- Gewicht [g]: 245.000
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...85
- Max. Anfangsdrehmoment [Nm]: 1
- Max. Drehzahl elektrisch [U/min]: 12000
- Max. Drehzahl mechanisch [U/min]: 12000
- Max. Wellenbelastung axial am Wellenende [N]: 10
- Max. Wellenbelastung radial am Wellenende [N]: 20
- Max. zulässige relative Luftfeuchtigkeit [%]: 95; (Betauung nicht zulässig)
- Min. Prozesszykluszeit [ms]: 2.3
- MTTF: 292
- Parametriermöglichkeiten: Auflösung; Drehrichtung; HTL; TTL
- Phasenversatz A und B [°]: 90
- Schaltfrequenz [kHz]: 1000
- Schutzart: IP 65; IP 66; (Gehäuseseitig: IP 67; Wellenseitig: IP 64)
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0063 - Steckverbindung: 1 x M12, radial, auch axial verwendbar; Codierung: A; Griffkörper: 1.4401 (Edelstahl / 316); Max. Leitungslänge: 100 m; (IO-Link: max. 20 m)
- Stromaufnahme [mA]: < 150
- Verpolungsschutz: ja
- Wellenausführung: Vollwelle
- Wellendurchmesser [mm]: 6
- Wellenwerkstoff: rostfreier Stahl
- Produkt-Art
Drehgeber
- Typ
RB3100
- Ausführung
Inkremental
- Technologie
Magnetisch
- Betriebsspannung min.
4.75 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
4.75 - 30 V/DC
- Schnittstellen
IO-Link
- Anschluss
Stecker M12, 5 polig
- Kabellänge
100 m
- Ausrichtung (Anschluss)
Radial
- Schritte pro Umdrehung
10000
- Max. Pulse pro Umdrehung
10000
- Flansch-Ø
36.5 mm
- Wellen-Art
Vollwelle
- Wellen-Ø
6 mm
- Material (Flansch)
Aluminium
- Material (Welle)
rostfreier Stahl
- Gehäusematerial
Edelstahl
- Genauigkeit
0.1°
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
IP65
IP66
- Länge
65 mm
- Durchmesser
36.5 mm
- Abm.
(Ø x L) 36.5 mm x 65 mm
- RoHS-konform
Ja
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3320349 ifm Electronic Inkremental Drehgeber 1 St. RB3100 Magnetisch 36.5 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3320349 ifm Electronic Inkremental Drehgeber 1 St. RB3100 Magnetisch 36.5 mm
Beschreibung
ifm RB3100 Vollwellendrehgeber
Lieferumfang
- Geliefert wird: Ifm Electronic Drehgeber RB3100, Verpackungseinheit: 1 Stk., EAN: 4021179286077
Wird oft zusammen gekauft
(*Alle Angaben sind zzgl. gesetzl. MwSt) Dieser Artikel
€ 185,50*
Gesamtpreis:
€ 406,33*
Häufig gesuchte Drehgeber:

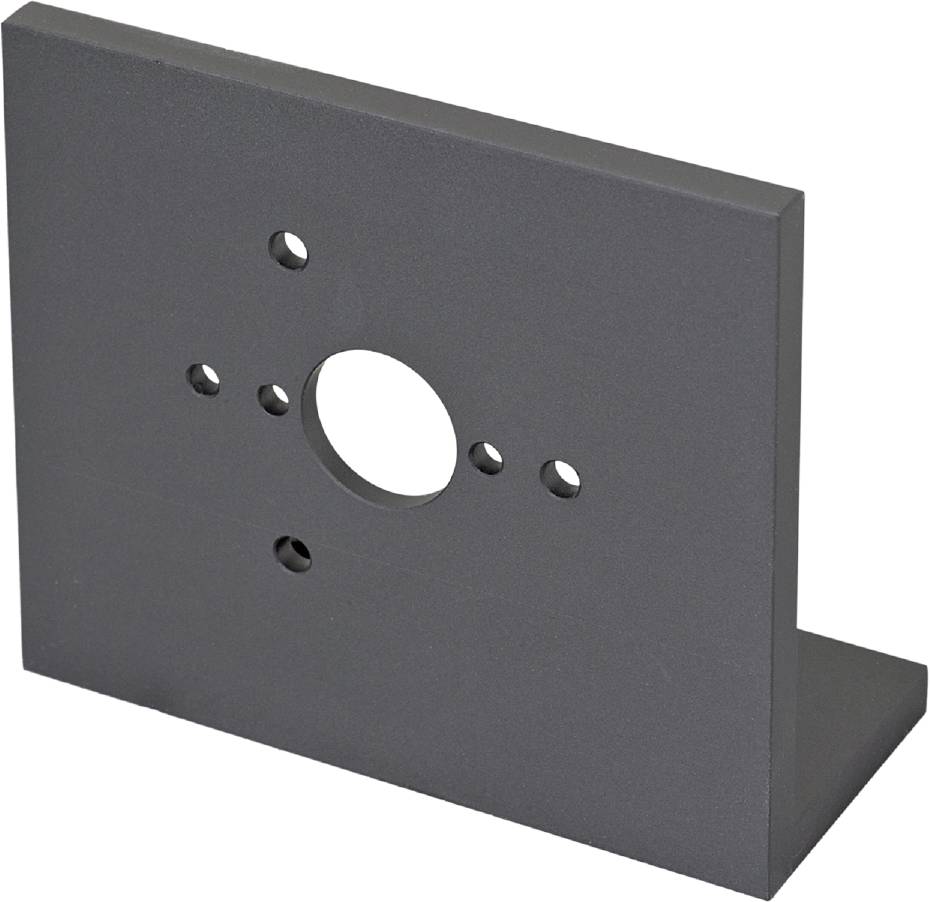

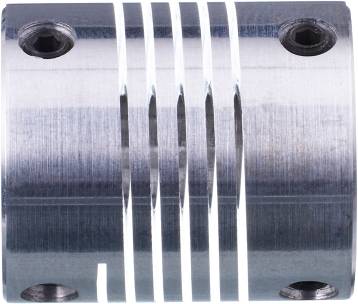

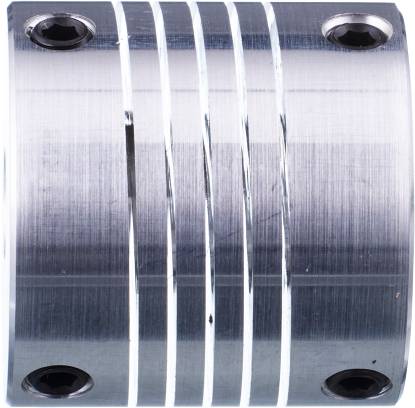

Zubehör
