Joy-it DRV8825JT PMIC - Motortreiber, Steuerungen Steckbar
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
PMIC - Motortreiber, Steuerungen
Montageart
Steckbar
Typ
DRV8825JT
Hersteller
Joy-it
Spannungseingang min.
8.2 V
Datenblatt (PDF)
Anzahl
Gesamt (€ 4,58 / Stück)
€ 7,08
-35 %
€ 4,58
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

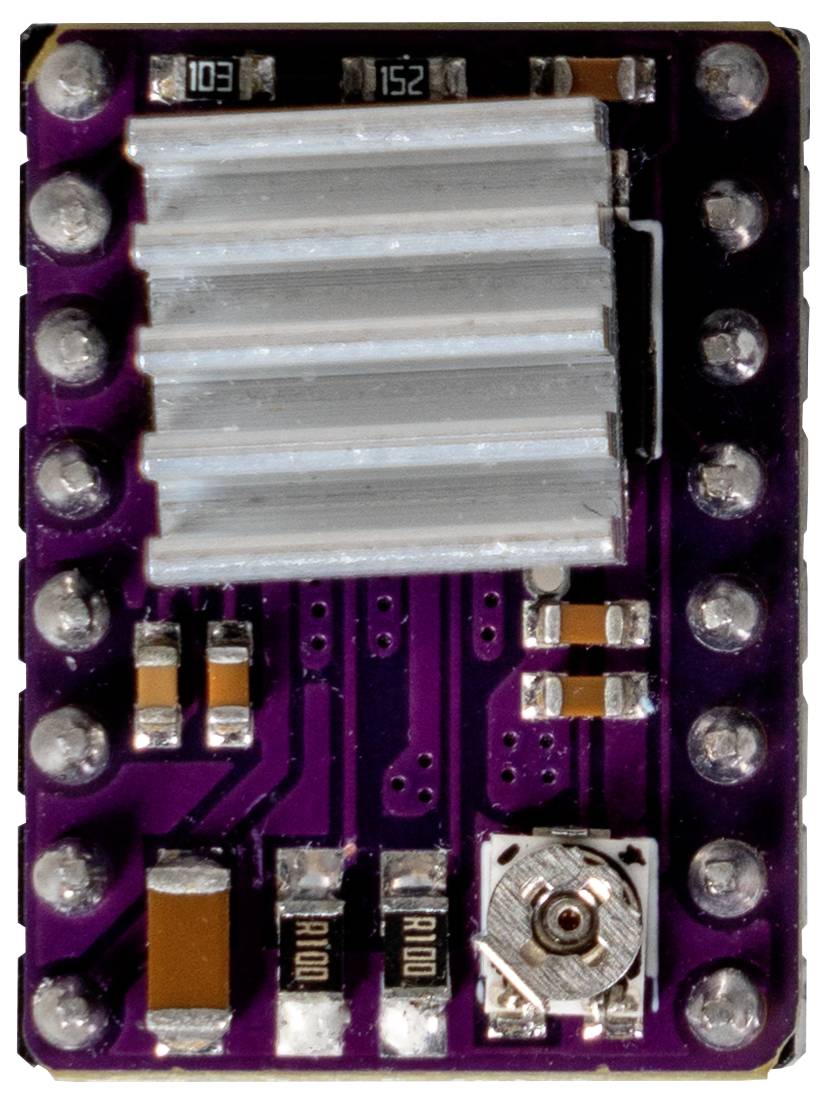

DRV8825 Motortreiber-Modul, 8 bis 45V, 1.5A bis 2.5A
- Betriebsspannung: 8.2 - 45V
- Maximaler Strom pro Phase: 1.5 A (ohne Kühlkörper) bis 2.5 A (mit Kühlkörper)
- Kühlkörper im Lieferumfang enthalten
- Viele Schutzfunktionen: OCP, TSD, UVLO, nFAULT
Unser Service für Sie
Technische Daten
- Maximaler Strom pro Phase:
- 1,5 A (ohne Kühlkörper)
- 2,5 A (mit ausreichender Zusatzkühlung)
- Betriebsspannung: 8.2 bis 45V
- Controller IC: DRV8825
- Logiklevel: 2.5 - 5.25 V
- Mikroschritt Auflösung: 1, 1/2, 1/4, 1/8, 1/16, 1/32
- Schutzfunktionen:
- Überstromschutz (OCP), thermische Abschaltung (TSD), Unterspannungssperre (UVLO), Fehlerzustandsanzeige-Pin (nFAULT)
- Abmessungen: 15 x 20 x 16mm
- Typ
DRV8825JT
- Produkt-Art
PMIC - Motortreiber, Steuerungen
- Hersteller
Joy-it
- Spannungseingang min.
8.2 V
- Spannungseingang max.
45 V
- Montageart
Steckbar
Dokumente & Downloads
Datenblatt
Datenblatt 3558016 Joy-it DRV8825JT PMIC - Motortreiber, Steuerungen Steckbar
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3558016 Joy-it DRV8825JT PMIC - Motortreiber, Steuerungen Steckbar
Beschreibung
Der DRV8825 Motortreiber ist eine leistungsstarke Lösung für die präzise Steuerung von Schrittmotoren in Anwendungen wie 3D-Druckern und CNC-Maschinen. Es kann Motoren mit bis zu 2,5 A pro Phase ansteuern und unterstützt sechs Schrittauflösungen von Vollschritt bis 1/32 Schritt.
Mit einer Betriebsspannung von 8,2 bis 45 V bietet das Board flexible Einsatzmöglichkeiten und schützt gleichzeitig die Hardware mit seinen Unterspannungs- und Überstromschutzfunktionen. Darüber hinaus sorgen der beiliegende Kühlkörper und ein thermischer Überlastungsschutz für eine dauerhaft sichere und effiziente Performance. Kompatibel mit gängigen Mikrocontrollern wie dem Arduino, ist das DRV8825-Board ideal für Entwickler, die einen zuverlässigen und einfach zu implementierenden Motorcontroller suchen.
Mit einer Betriebsspannung von 8,2 bis 45 V bietet das Board flexible Einsatzmöglichkeiten und schützt gleichzeitig die Hardware mit seinen Unterspannungs- und Überstromschutzfunktionen. Darüber hinaus sorgen der beiliegende Kühlkörper und ein thermischer Überlastungsschutz für eine dauerhaft sichere und effiziente Performance. Kompatibel mit gängigen Mikrocontrollern wie dem Arduino, ist das DRV8825-Board ideal für Entwickler, die einen zuverlässigen und einfach zu implementierenden Motorcontroller suchen.
Lieferumfang
- Modul, Kühlkörper
Hinweise
- Auftragsbezogene FertigungBitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
