Joy-it PoStep25-256 Schrittmotor-Treiber 2.5 A Schraubklemme kaufen

Lila elektronische Schaltung mit mehreren Anschlüssen und Komponenten, darunter Drehregler und Steckklemmen, beschriftet mit 'PoStep25-256 v1.00'.

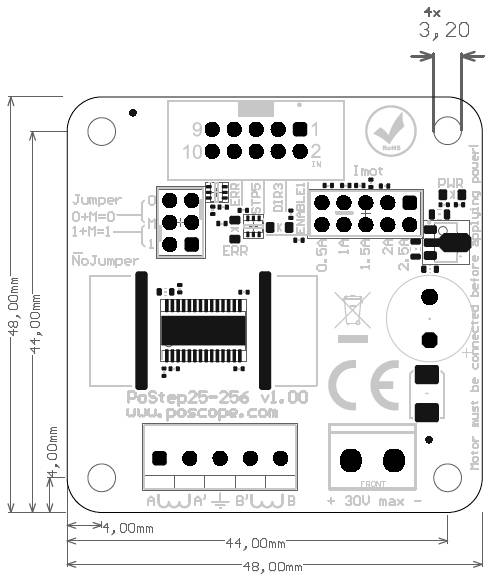

'Technische Zeichnung einer PoStep25-256 Platine mit Abmessungen, Steckerbelegung und Montagerichtlinien.'

'Zeichnung eines elektrischen Schaltplans mit Abmessungen in mm und Beschriftungen von Anschlüssen und Bauteilen, z. B. Jumper 0 = Hi.'

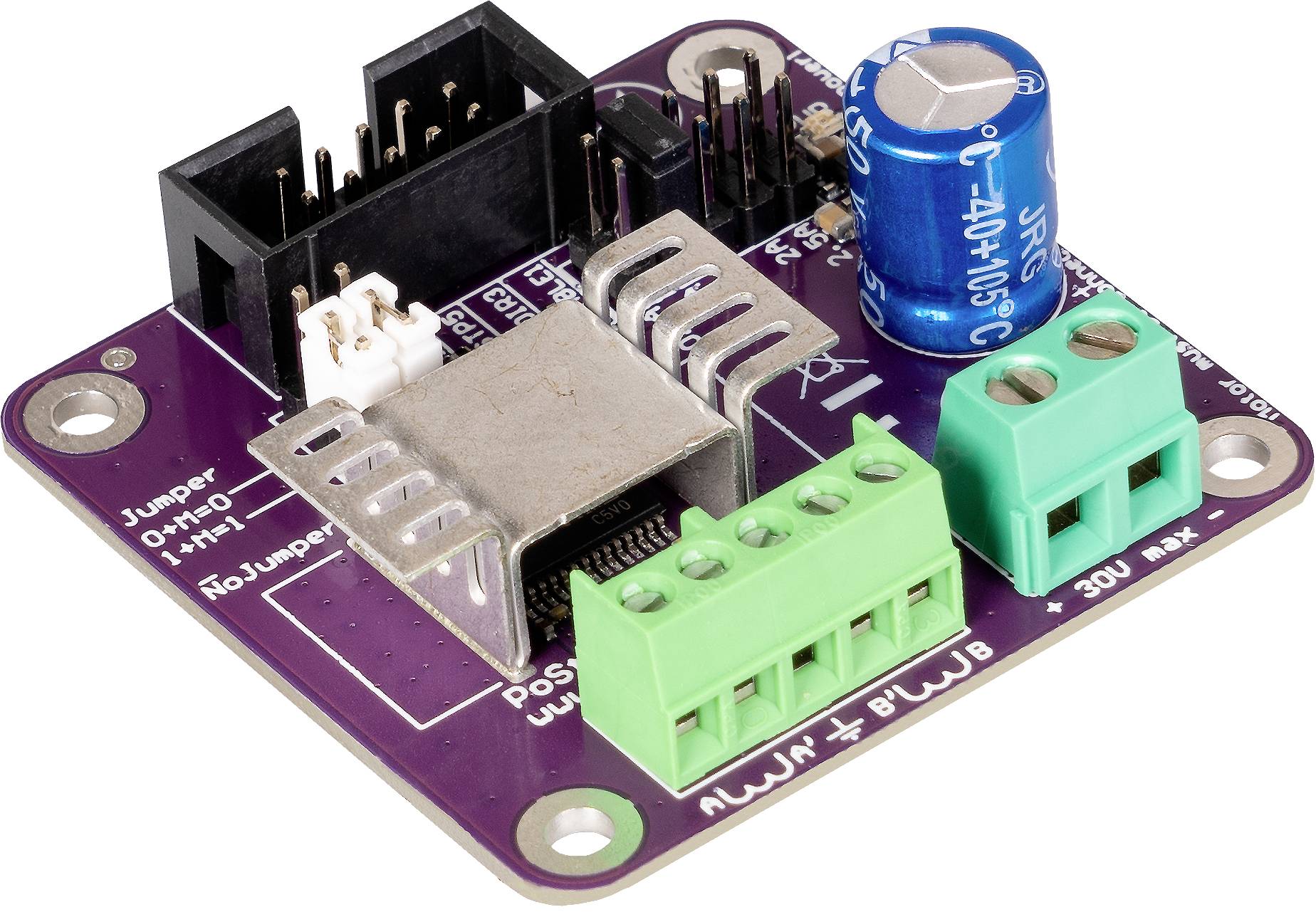

Kleine elektronische Platine mit Kondensator, Anschlüssen und Chip, möglicherweise für Spannungsregelung oder Prototyping verwendet.

Ein lila Elektronikmodul mit einem blauen Kondensator, grüne Anschlussklemmen und mehreren Steckverbindungen auf einer Platine.

1/5

Schnittstellen

Schraubklemme

Max. Phasen-Strom

2.5 A

Produkt-Art

Schrittmotor-Treiber

Länge

18 mm

Breite

18 mm

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

78 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 23,33 / Stück)

€ 27,49

-15 %

€ 23,33

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

PoStep 25-256 Schrittmotortreiber, 0.5 bis 2.5A, 9 bis 30 V, max 256 Mikroschritte

einfache Einstellung des Motorstroms per Jumper
kompatibel mit 4-, 6- und 8-Draht-Schrittmotoren
LED Betriebs-, Fehler- und Einschaltanzeige
sanftere und leisere Bewegung des Schrittmotors
verbessertes Drehmoment

Technische Daten

Versorgungsspannung: 9 - 30 V DC
Phasenstrom: 0,5 - 2,5 A
Mikroschrittmodi: 1, 2, 4, 16, 32, 64, 128, 256
Logikspannung: 3,3 V und 5 V kompatibel
max. Schrittfrequenz: 500 kHz
Betriebstemperatur: 0 - 70°C
Schutzfunktionen: Versorgungsspannungsverpolungsschutz, Unterspannungsabschaltung, Überstromschutz, Erkennung offener Last, thermische Abschaltung, Ausgang für Fehlerzustand

Schnittstellen: Schraubklemme

Länge: 18 mm

Breite: 18 mm

Abm.: (L x B) 18 mm x 18 mm

Herst.-Teilenr.: PoStep25-256

Typ: PoStep25-256

Max. Phasen-Strom: 2.5 A

Produkt-Art: Schrittmotor-Treiber

Dokumente & Downloads

Datenblatt

Datenblatt 2584613 Joy-it PoStep25-256 Schrittmotor-Treiber 2.5 A Schraubklemme

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2584613 Joy-it PoStep25-256 Schrittmotor-Treiber 2.5 A Schraubklemme

Beschreibung

Der PoStep25-256 ist ein hochleistungs-fähiger, kostengünstiger Schrittmotor-treiber zur Implementierung einer intelli-genten Schrittmotorsteuerung - Smooth tune. Der Treiber verfügt über eine fortschrittliche Architektur und Oberflächenmontagetechnologie, um eine außergewöhnliche Leistungsdichte zu erreichen.
