Joy-it teensy40audio Erweiterungsboard kaufen

'Grüne elektronische Leiterplatte mit Mikro-Controller, microSD-Kartensteckplatz und Audioanschluss. Verwendet in Elektronikprojekten.'

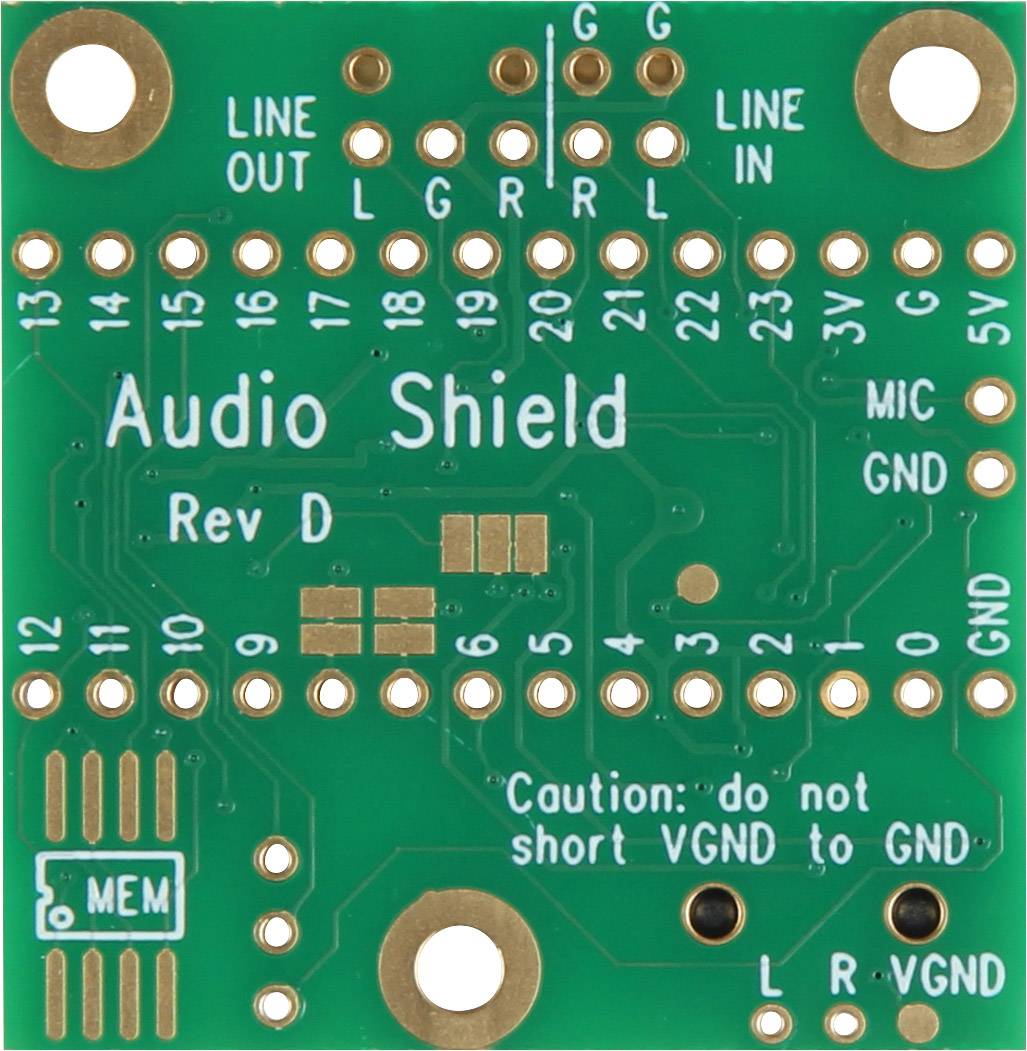

'Audio Shield Platine' mit Beschriftungen für Audio- und Mikrofonanschlüsse, Stromversorgungsstifte und Warnung 'Caution: do not short VGND to GND'.

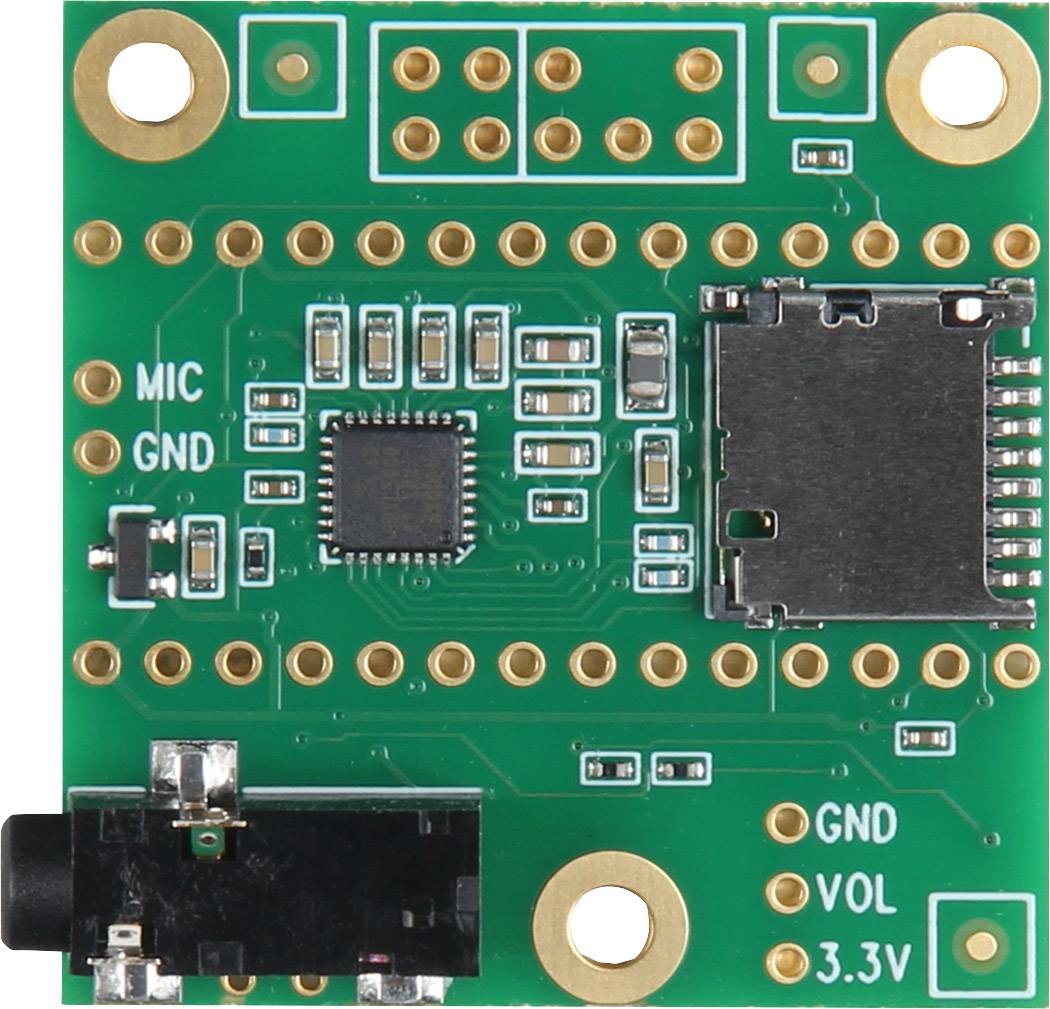

Eine grüne elektronische Platine mit verschiedenen Anschlüssen und einem zentralen Mikrochip. Links ein Mikrofon- und GND-Anschluss.

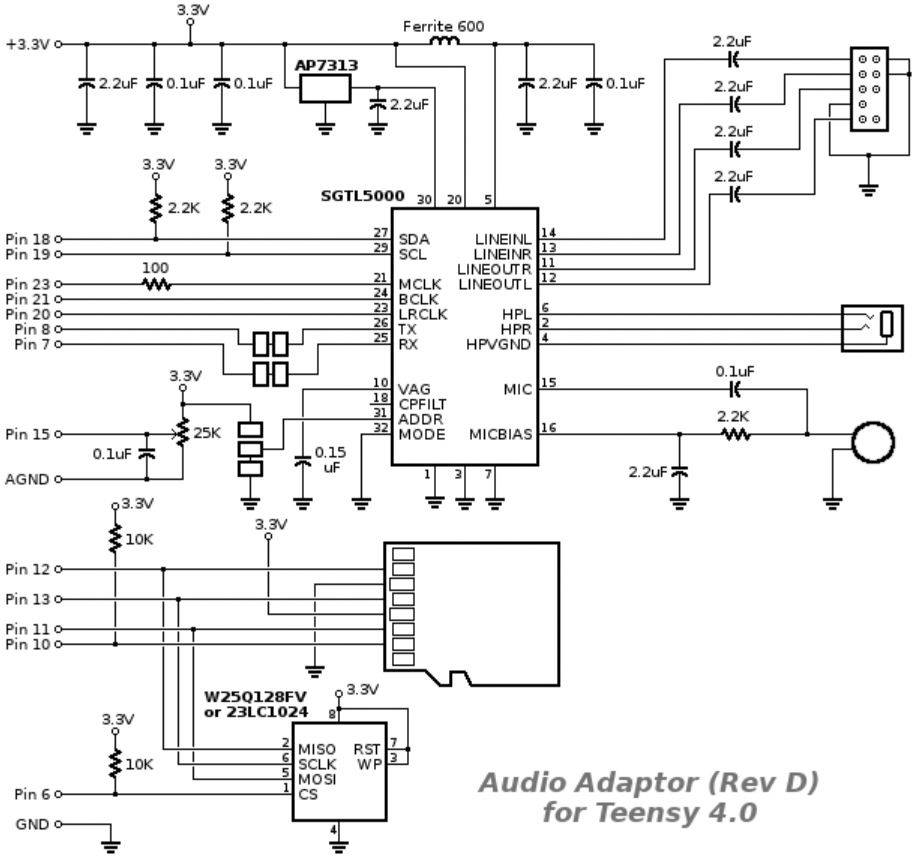

'Schaltplan des Audioadapters (Rev D) für Teensy 4.0 mit Pinbelegung, 3.3V und GND-Anschlüssen, zeigt elektrischen Fluss und Bauteile.'

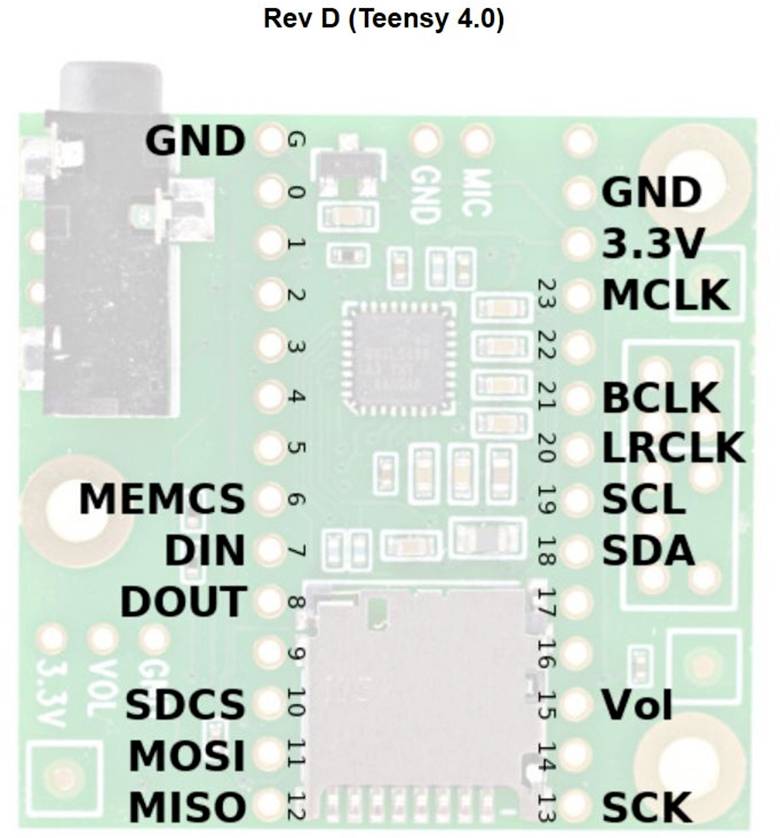

'Platine des Teensy 4.0: Beschriftung zeigt Anschlüsse wie GND, 3.3V, SCL, SDA, BCLK, MISO, MOSI. Layout der Pins für Referenzzwecke dargestellt.'

1/5

Sofort-Lieferung Mi., 9. Sept.

18 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 20,83 / Stück)

€ 20,83

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Audio Board für Teensy 4.0

Audio-Chip SGTL5000
I2C Pins SDA und SCL zur Parametereinstellung
I2S-Signale, TX (an Kopfhörer und/oder Line-Out) und RX (von Line-In oder Mikrofon)
3 Takte: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)

Technische Daten

• Audio-Chip SGTL5000
• I2C Pins SDA und SCL zur Parametereinstellung
• I2S-Signale, TX (an Kopfhörer und/oder Line-Out) und RX (von Line-In oder Mikrofon)
• 3 Takte: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)
• SGTL5000 arbeitet im "Slave-Modus", wobei alle seine Clock-Pins Eingänge sind

Taktfrequenz: 11.29 MHz

Anschlüsse intern: Pfostenstecker

Produkt-Art: Erweiterungsboard

Schnittstellen: I²C

Tool-Typ: Audioverstärker

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2240248 Joy-it teensy40audio Erweiterungsboard

Beschreibung

Mit diesem Audioadapter können Sie Ihren Projekten mit Teensy 4.0 ganz einfach qualitativ hochwertiges Audio mit 16 Bit und 44,1 kHz Abtastrate (CD-Qualität) hinzufügen. Es unterstützt Stereo-Kopfhörer und Stereo-Line-Pegel-Ausgang, sowie Stereo-Line-Pegel-Eingang oder Mono-Mikrofon-Eingang.

Mit der Teensy Audio Library können Sie die Ein- und Ausgabe gleichzeitig zusammen mit einem Toolkit von Audiobearbeitungsobjekten verwenden, um auf einfache Weise alle Arten von anspruchsvollen Audioanwendungen zu erstellen. Sie können mehrere Sounddateien abspielen, synthetische Wellenformen erstellen, Effekte anwenden, mehrere Streams mischen und hochwertiges Audio über Kopfhörer oder Line-Out-Pins ausgeben.

Teensy 3.x haben die Cortex-M4 DSP-Instruktionen, die viel Rechenleistung für die Echtzeit-FFT (Spektrumanalyse) bieten und damit die Möglichkeit eröffnen, fortgeschrittene klangreaktive Projekte zu erstellen.

Zwei dieser 14x1 Pins können verwendet werden, um das Teensy 3.x und das Audio Board einfach zusammen zu löten. Sie können über eine 14-polige Buchse und eine 14-polige Stiftleiste zusammengesteckt werden.
