Name: Kabel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Inhalt: 1 St.
Brand: Phoenix Contact
SKU: 3564690
Availability: BackOrder

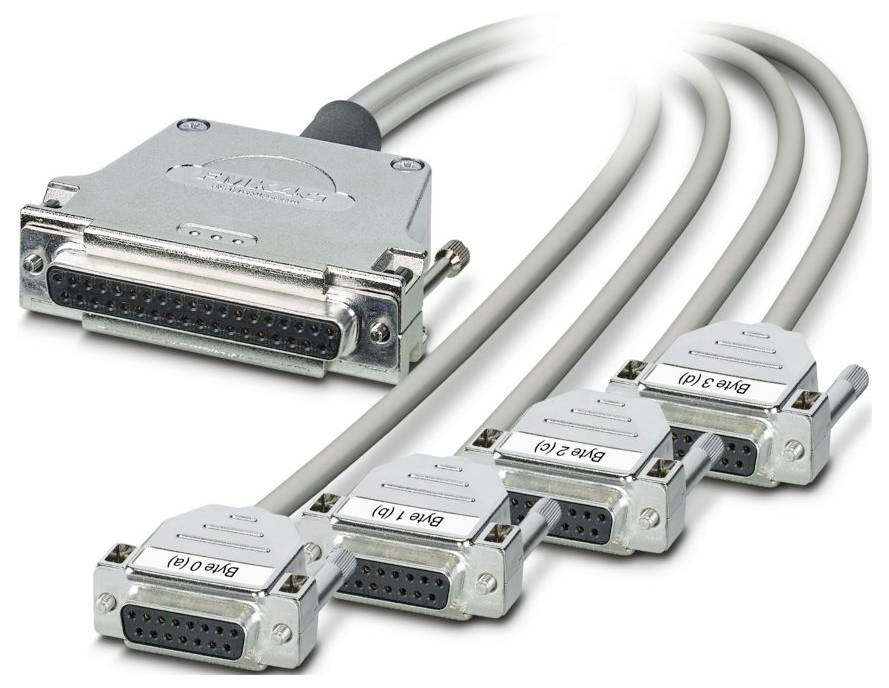

Kabel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Inhalt: 1 St.-0

Abbildung ähnlich

Produkt-Art

Verbindungskabel

Kabellänge

3 m

Anschluss

D-Sub-Buchsenleiste

Gesamtpolzahl

Herst.-Teilenr.

1119201

Datenblatt (PDF)

Lieferung Di., 5. Jän. 2027

23 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 196,86

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Kabel

SPS-sonstige Geräte, 3 m, Geeignet für Eingangskarte SPS: ja, Geeignet für Ausgangskarte SPS: ja, Geeignet für digitale Signale: ja, Geeignet für analoge Signale: nein, sonstige, 37

Technische Daten

Polzahl: 15
Anschlussart: D-SUB-Buchsenleiste
Schraubengewinde: UNC 4-40;M2,5
Anzugsdrehmoment: 0,2 Nm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP00
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Leitungsaußendurchmesser: 6,10 mm ±0,4 mm
Rastermaß: 2,74 mm
Anschluss gemäß Norm: IEC 60807-2;DIN 41652
Außenmantel, Material: Semi-Rigid-PVC
Material Leiter: verzinnte Cu-Litze
Leitungslänge: 3 m
Leitungsquerschnitt: 10x 0,14 mm²
Leitungs-Widerstand: ≤ 145 Ω/km (20 °C)
Außenmantel, Farbe: grau
Isolationswiderstand: ≥ 20 MΩ*km (20 °C)
Schutzart (Einbauort): ≥ IP54 (Einbauort)
UL AWM Style: 2464/1061
Geschirmt: nein
Leitungstyp: 10X0.14 [PVC]
Leiteraufbau Signalleitung: 7x 0,16 mm
AWG Signalleitung: 26
Aderdurchmesser inklusive Isolierung: 1 mm ±0,03 mm
Kleinster Biegeradius, fest verlegt: 52 mm
Kleinster Biegeradius, beweglich verlegt: 98 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000
Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
Anzahl der Anschlüsse: 4
Nennbetriebsart: 100 % ED
Steckzyklen: > 200
Anschluss 1: Anschluss 1
Anschluss 2: Anschluss 2
Halogenfreiheit: nein
Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
Leiterart: Konfektioniertes Rundkabel
Betriebsspannung (AC): ≤ 30 V AC
Betriebsspannung (DC): ≤ 60 V DC
Passendes Peripherie Modul: 6DL1131-6BL00-0PH1 (Terminal Block H1/M1);6DL1132-6BL00-0PH1 (Terminal Block H1/M1)
Unterstützte Steuerung: SIEMENS ET 200SP HA: Unterstützte Steuerung: SIEMENS ET 200SP HA
Farbcode: Einzelader: Farbcode: Einzelader
weiß: D-SUB 37 X1 (37) = D-SUB15 X5 (10)
braun: D-SUB 37 X1 (29) = D-SUB15 X5 (2)
grün: D-SUB 37 X1 (33) = D-SUB15 X5 (6)
gelb: D-SUB 37 X1 (32) = D-SUB15 X5 (5)
grau: D-SUB 37 X1 (18) = D-SUB15 X5 (9)
blau: D-SUB 37 X1 (34) = D-SUB15 X5 (7)
rot: D-SUB 37 X1 (30) = D-SUB15 X5 (3)
schwarz: D-SUB 37 X1 (28) = D-SUB15 X5 (1)
violett: D-SUB 37 X1 (35) = D-SUB15 X5 (8)
orange: D-SUB 37 X1 (31) = D-SUB15 X5 (4)
Kabelausführung: Splitting-Kabel für vier Module
Strom (pro Pfad, 50 °C): ≤ 1 A (im abgerollten Zustand, siehe Derating)
Strom (pro Pfad, 70 °C): ≤ 0,6 A (im abgerollten Zustand, siehe Derating)
10X0.14 [PVC]: 10X0.14 [PVC]
Passender Terminalblock: 6DL1193-6TP00-0BH1;6DL1193-6TP00-0DH1;6DL1193-6TP00-0BM1;6DL1193-6TP00-0DM1

Produkt-Art: Verbindungskabel

Kabellänge: 3 m

Anschluss: D-Sub-Buchsenleiste

Gesamtpolzahl: 10

Herst.-Teilenr.: 1119201

Inhalt: 1 St.

Material: PVC

Polzahl: 10

Typ: CABLE-D37F/4XD15F/3,0M/ETHA

Länge: 3 m

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3564690 Kabel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564690 Kabel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Inhalt: 1 St.

Beschreibung

Konfektioniertes Rundkabel; Steuerung: Siemens SIMATIC® ET 200SP HA; Anschluss 1: D-SUB-Buchsenleiste (1x 37-polig); Anschluss 2: D-SUB-Buchsenleiste (4x 15-polig); Kabellänge: 3 m

Lieferumfang

Geliefert wird: Phoenix Contact Kabel 1119201, Verpackungseinheit: 1 Stk., EAN: 4063151046583

Beschreibung

Konfektioniertes Rundkabel; Steuerung: Siemens SIMATIC® ET 200SP HA; Anschluss 1: D-SUB-Buchsenleiste (1x 37-polig); Anschluss 2: D-SUB-Buchsenleiste (4x 15-polig); Kabellänge: 3 m
