Name: Kabel CABLE-FLK14/OE/0,14/ 50 Phoenix Contact Inhalt: 1 St.
Brand: Phoenix Contact
SKU: 3578855
Availability: BackOrder

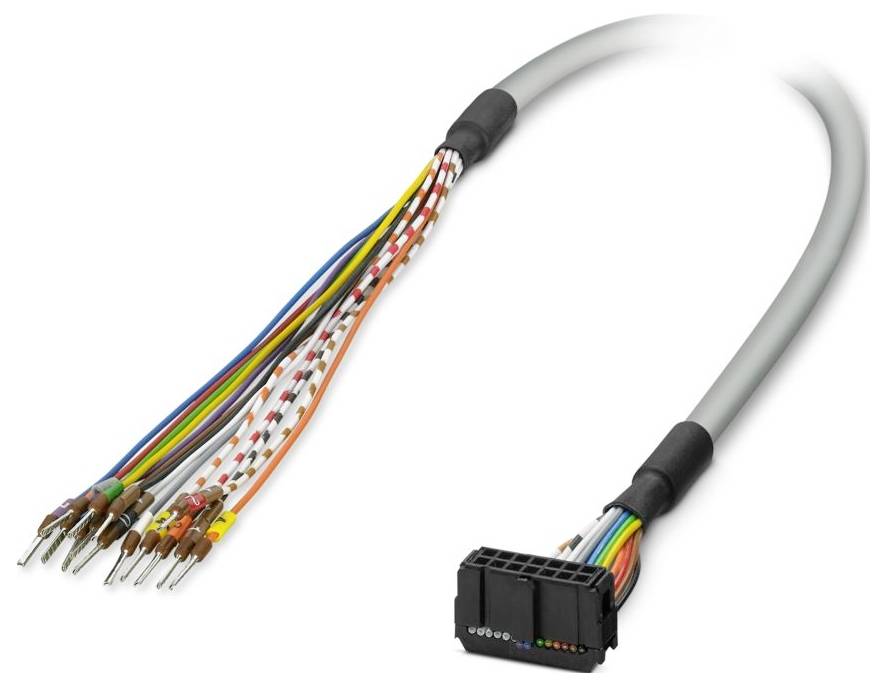

Ein mehrfarbiges Kabelbaum mit Steckern an einem Ende und einem schwarzen Kunststoffverbindungsblock am anderen Ende, verwendet für Elektronik.

Abbildung ähnlich

Produkt-Art

Verbindungskabel

Kabellänge

0.5 m

Anschluss

IDC-FLK-Buchsenleiste

Gesamtpolzahl

Herst.-Teilenr.

2305761

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

92 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 24,25

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Polzahl: 14
Anschlussart: IDC/FLK-Buchsenleiste
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP00
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Hinweis: Die Adern sind beschriftet und mit Aderendhülsen versehen
Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Leitungsaußendurchmesser: 6,40 mm ±0,4 mm
Rastermaß: 2,54 mm
Anschluss gemäß Norm: IEC 60603-13 (in Anlehnung)
Außenmantel, Material: Semi-Rigid-PVC
Material Leiter: verzinnte Cu-Litze
Leitungslänge: 0,5 m
Leitungsquerschnitt: 14x 0,14 mm²
Leitungs-Widerstand: ≤ 145 Ω/km (20 °C)
Außenmantel, Farbe: grau
Isolationswiderstand: ≥ 20 MΩ*km (20 °C)
Schutzart (Einbauort): ≥ IP54 (Einbauort)
UL AWM Style: 2464/1061
Geschirmt: nein
Leitungstyp: 14X0.14 [PVC]
Leiteraufbau Signalleitung: 7x 0,16 mm
AWG Signalleitung: 26
Aderdurchmesser inklusive Isolierung: 1 mm ±0,03 mm
Kleinster Biegeradius, fest verlegt: 55 mm
Kleinster Biegeradius, beweglich verlegt: 104 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
Anzahl der Anschlüsse: 1
Nennbetriebsart: 100 % ED
Steckzyklen: > 50
Anschluss 1: Anschluss 1
Anschluss 2: Anschluss 2
Halogenfreiheit: nein
Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
Leiterart: Konfektioniertes Rundkabel
Betriebsspannung (AC): ≤ 30 V AC
Betriebsspannung (DC): ≤ 60 V DC
Farbcode: Einzelader: Farbcode: Einzelader
weiß: IDC/FLK14 (10) = ()
braun: IDC/FLK14 (2) = ()
grün: IDC/FLK14 (6) = ()
gelb: IDC/FLK14 (5) = ()
grau: IDC/FLK14 (9) = ()
blau: IDC/FLK14 (7) = ()
rot: IDC/FLK14 (3) = ()
schwarz: IDC/FLK14 (1) = ()
Abisolierlänge (Mantel):  150 mm
violett: IDC/FLK14 (8) = ()
weiß-rot: IDC/FLK14 (13) = ()
weiß-schwarz: IDC/FLK14 (11) = ()
weiß-braun: IDC/FLK14 (12) = ()
orange: IDC/FLK14 (4) = ()
Kabelausführung: Kabel für ein Modul
Strom (pro Pfad, 50 °C): ≤ 1 A (im abgerollten Zustand, siehe Derating)
Strom (pro Pfad, 70 °C): ≤ 0,6 A (im abgerollten Zustand, siehe Derating)
weiß-orange: IDC/FLK14 (14) = ()
14X0.14 [PVC]: 14X0.14 [PVC]

Produkt-Art: Verbindungskabel

Kabellänge: 0.5 m

Anschluss: IDC-FLK-Buchsenleiste

Gesamtpolzahl: 14

Herst.-Teilenr.: 2305761

Inhalt: 1 St.

Material: PVC

Polzahl: 14

Typ: CABLE-FLK14/OE/0,14/ 50

Länge: 0.5 m

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3578855 Kabel CABLE-FLK14/OE/0,14/ 50 Phoenix Contact Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3578855 Kabel CABLE-FLK14/OE/0,14/ 50 Phoenix Contact Inhalt: 1 St.

Beschreibung

Konfektioniertes Rundkabel; Anschluss 1: Einzeladern (14-polig) (Die Adern sind beschriftet und mit Aderendhülsen versehen); Anschluss 2: IDC/FLK-Buchsenleiste (1x 14-polig); Kabellänge: 0,5 m

Lieferumfang

Geliefert wird: Phoenix Contact Systemkabel und Zubehör CABLE-FLK14 #2305761, Verpackungseinheit: 1 Stk., EAN: 4046356039109

Beschreibung

Konfektioniertes Rundkabel; Anschluss 1: Einzeladern (14-polig) (Die Adern sind beschriftet und mit Aderendhülsen versehen); Anschluss 2: IDC/FLK-Buchsenleiste (1x 14-polig); Kabellänge: 0,5 m
