Kathrein ESD 33 Antennendose BK, SAT, TV, UKW Unterputz Durchschleifdose
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 13,33
3
3% = € 0,37
€ 12,96
5
4% = € 0,52
€ 12,81
10
5% = € 0,62
€ 12,71
25
5% = € 0,70
€ 12,63
50
6% = € 0,81
€ 12,52
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl (Packungsgröße 10 St.)
Gesamt (€ 13,33 / Stück)
€ 13,33
zzgl. gesetzl. MwSt.
Nur noch 1 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

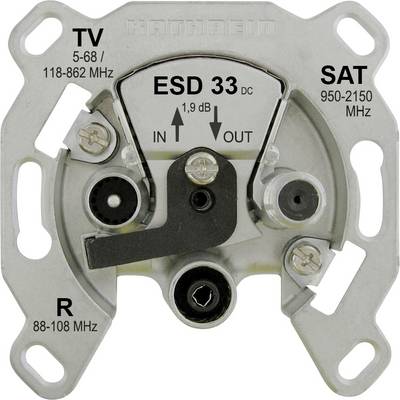

ESD 33 Durchschleifdose
- Dual-System-Funktionalität: Die ESD 33 ist eine Richtkopplerdose speziell für den Einsatz in kombinierten Stern-/Durchschleifsystemen. Sie dient zur Verteilung von BK- (Breitbandkabel) und SAT-Signalen.
- Sehr geringe Durchgangsdämpfung: Die Dose ist optimiert für Kaskadierung. Die Durchgangsdämpfung ist sehr niedrig und beträgt im SAT-ZF-Bereich (950 – 2150 MHz) nur 1,9 dB. Im terrestrischen Bereich (z. B. 5–68 MHz) beträgt die Durchgangsdämpfung sogar nur 1,1 dB.
- DC-Durchlass für SAT-Komponenten: Die Dose ermöglicht den Gleichspannungsdurchlass vom SAT-Anschluss zum Eingang (DC-Verbindung entkoppelt über Dioden), mit einer maximalen Belastbarkeit von 24 V / 400 mA.
- Hohe Installationsflexibilität und Robustheit: Die ESD 33 verfügt über ein stabiles Druckgussgehäuse und ist mit fast allen Installationsprogrammen kombinierbar. Die Montage erfolgt wahlweise mit Schraub- und Krallenbefestigung und ist passend für UP-Dosen mit Ø 55 – 65 mm.
- Hohes Schirmungsmaß: Die Dose erfüllt hohe Anforderungen an die elektromagnetische Verträglichkeit und erreicht Schirmungsmaße von z. B. ≥ 85 dB im Bereich von 5 – 300 MHz
Technische Daten
- Ausführung
Durchschleifdose
- Produkt-Art
Antennendose
- Geeignet für
BK
SAT
TV
UKW
- Montageart
Unterputz
- Besonderheiten
Rückkanaltauglich
- Frequenz UKW (min.)
87 MHz
- Frequenz UKW (max.)
108 MHz
- Frequenz TV (min.)
5 MHz
- Frequenz TV (max.)
862 MHz
- Frequenz SAT (min.)
950 MHz
- Frequenz SAT (max.)
2150 MHz
- Anschlussdämpfung SAT
10 dB
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3479048 Kathrein ESD 33 Antennendose BK, SAT, TV, UKW Unterputz Durchschleifdose
Beschreibung
KATHREIN ESD 33: Die smarte Durchschleiflösung für BK und SAT.
Die KATHREIN ESD 33 ist die BK-/SAT-Durchschleifdose, die Ihre Installation vereinfacht.
Als Richtkopplerdose ist sie perfekt für kombinierte Stern-/Durchschleifsysteme geeignet. Profitieren Sie von einer extrem niedrigen Durchgangsdämpfung von nur 1,9 dB im SAT-ZF-Bereich, was die Signalqualität in Ihrem Verteilnetz schont.
Das stabile Druckgussgehäuse und die Möglichkeit des Gleichspannungsdurchlasses für SAT-Komponenten (max. 24 V / 400 mA) machen die ESD 33 zur zuverlässigen Wahl für Installateure. Sie ist mit fast allen Installationsprogrammen kombinierbar.
ESD 33 – Zuverlässige Verteilung, geringe Verluste.
Die KATHREIN ESD 33 ist die BK-/SAT-Durchschleifdose, die Ihre Installation vereinfacht.
Als Richtkopplerdose ist sie perfekt für kombinierte Stern-/Durchschleifsysteme geeignet. Profitieren Sie von einer extrem niedrigen Durchgangsdämpfung von nur 1,9 dB im SAT-ZF-Bereich, was die Signalqualität in Ihrem Verteilnetz schont.
Das stabile Druckgussgehäuse und die Möglichkeit des Gleichspannungsdurchlasses für SAT-Komponenten (max. 24 V / 400 mA) machen die ESD 33 zur zuverlässigen Wahl für Installateure. Sie ist mit fast allen Installationsprogrammen kombinierbar.
ESD 33 – Zuverlässige Verteilung, geringe Verluste.
