Name: Lasttrennschalter Isolierstoff Rot, Gelb 6polig 35 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD25664VD53
Brand: Siemens
SKU: 1744185
Availability: InStock

Ein rechteckiger weißer Kasten mit einem roten Drehschalter auf gelbem Hintergrund, vermutlich ein elektrischer Hauptschalter.

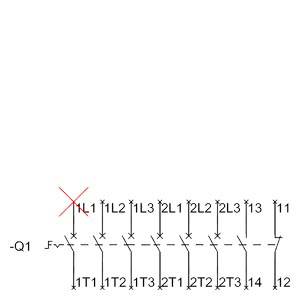

'Q1' zeigt einen Schaltplan mit verschiedenen Schaltern, nummeriert von 1L1 bis 2T3, mit einem roten X über 1L1, was eine Unterbrechung darstellt.

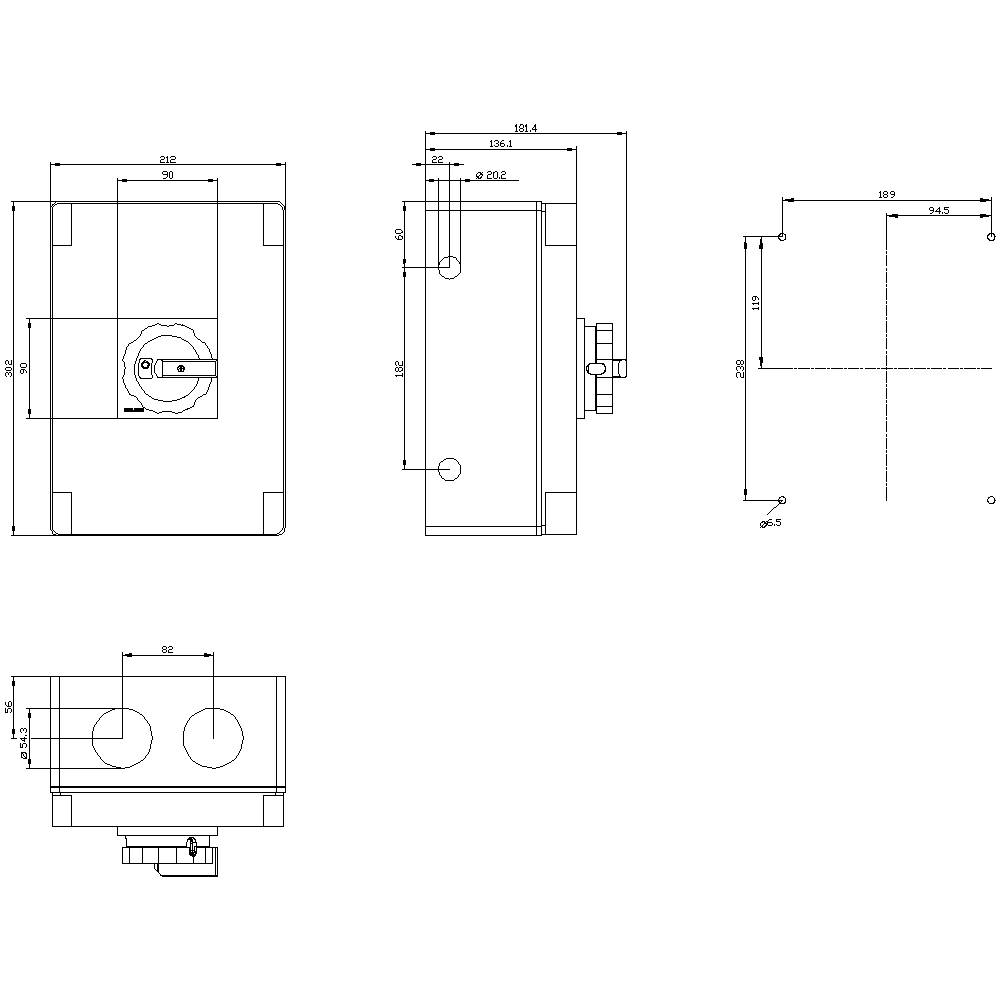

Technische Zeichnung eines rechteckigen Geräts mit Maßen und Ansichten von verschiedenen Seiten. Zeigt Positionen für Bohrlöcher.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

63 A

Typ

Lasttrennschalter

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

34 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 124,38

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Kostenfreier Versand

€ 254,17

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 6- polig, Iu: 63 A

An-/Aus-Schalter,Bedienungsschalter,Ein-Ausschalter,Hauptschalter,Lasttrennschalter,Niederspannungs-Schalttechnik,Not-Aus-Schalter,Schalter,Trennschalter,Umschalter

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Baugröße des Lasttrennschalters: 3
Verlustleistung: 27 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Kontaktart: 1 Schließer
1 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 35 mm²

Polzahl: 6

Abm.: (B x H x T) 212 x 302 x 181 mm

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Ausführung: Not-Aus-Schalter

LED-Farbe: Rot

Material: Isolierstoff

Breite: 212 mm

Höhe: 302 mm

Tiefe: 181 mm

: 19 kW

: 1

: 1

: 63 A

: 6

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 22 kW

: 1.26 kA

: rot

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 63 A

: FALSE

: 43

: sonstige

UKCA: Ja

Varianten

Nennstrom - gerundet

Querschnitt

Polzahl

Produkt-Art

Nennspannung

Lasttrennschalter 3polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30101TK05

Bestell-Nr.:1744386

Lieferung Mi., 14. Okt.

Conrad Electronic

16 A

16 mm²

Lasttrennschalter

690 V/AC

Stück

Min.: 1

Vielfache: 1

€ 43,33^*

Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Bestell-Nr.:1744384

Lieferung Mi., 14. Okt.

Conrad Electronic

16 A

16 mm²

Lasttrennschalter

690 V/AC

Stück

Min.: 1

Vielfache: 1

€ 27,49^*

Lasttrennschalter 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD31101TK05

Bestell-Nr.:1703073

Lieferung Mi., 21. Okt.

Conrad Electronic

25 A

16 mm²

Lasttrennschalter

690 V/AC

Stück

Min.: 1

Vielfache: 1

€ 53,33^*

Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Bestell-Nr.:1699137

Lieferung Mi., 14. Okt.

Conrad Electronic

25 A

16 mm²

Lasttrennschalter

690 V/AC

Stück

Min.: 1

Vielfache: 1

€ 37,49^*

Lasttrennschalter 3polig 16 mm² 32 A 1 Schließer, 1 Öffner 690 V/AC Leiter-Typ = L Siemens 3LD32101TK05

Bestell-Nr.:1741547

Lieferung Mi., 21. Okt.

Conrad Electronic

32 A

16 mm²

Lasttrennschalter

690 V/AC

Stück

Min.: 1

Vielfache: 1

€ 53,33^*

Lasttrennschalter 3polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Bestell-Nr.:1748476

Lieferung Mi., 14. Okt.

Conrad Electronic

32 A

16 mm²

Lasttrennschalter

690 V/AC

Stück

Min.: 1

Vielfache: 1

€ 38,33^*

Lasttrennschalter 3polig 16 mm² 40 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD33101TK05

Bestell-Nr.:1741759

Lieferung Mi., 21. Okt.

Conrad Electronic

40 A

16 mm²

Lasttrennschalter

690 V/AC

Stück

Min.: 1

Vielfache: 1

€ 81,66^*

Lasttrennschalter 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Bestell-Nr.:1741757

Lieferung Mi., 14. Okt.

Conrad Electronic

40 A

16 mm²

Lasttrennschalter

690 V/AC

Stück

Min.: 1

Vielfache: 1

€ 64,99^*

Lasttrennschalter 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34101TK05

Bestell-Nr.:1741792

Lieferung Mi., 21. Okt.

Conrad Electronic

63 A

16 mm²

Lasttrennschalter

690 V/AC

Stück

Min.: 1

Vielfache: 1

€ 81,66^*

Lasttrennschalter 3polig 16 mm² 63 A 690 V/AC Siemens 3LD34100TK05

Bestell-Nr.:1748481

Lieferung Mi., 14. Okt.

Conrad Electronic

63 A

16 mm²

Lasttrennschalter

690 V/AC

Stück

Min.: 1

Vielfache: 1

€ 66,66^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744185 Lasttrennschalter Isolierstoff Rot, Gelb 6polig 35 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD25664VD53

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744185 Lasttrennschalter Isolierstoff Rot, Gelb 6polig 35 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD25664VD53

Beschreibung

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 6- polig, Iu: 63 A, Betriebsleistung / bei AC-23 A bei 400V: 22 kW, Isolierstoff- Kapselung für metrische Verschraubung, 1Ö, 1S, Drehantrieb, rot/gelb Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
