Name: Lasttrennschalter Siemens 3LD50100TK11
Brand: Siemens
SKU: 2870109
Availability: InStock

Technische Zeichnung eines Messgeräts. Details der Schaltpläne und Maße sind dargestellt, einschließlich Front-, Seiten- und Draufsicht.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Typ

Lasttrennschalter

Passend für (Details)

als Haupt-Trennschalter

Ausführung

3LD50100TK11SENTRON

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

63 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 63,80

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 15. Okt.

Kostenfreier Versand

€ 124,99

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

SENTRON, Lasttrennschalter 3LD5 UL, Hauptschalter, 3-polig , approbiert

Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Ausführung des Betätigungselements: Türkupplungsdrehantrieb
Ausführung als Wendeschalter: false
Ausführung als NOT-AUS-Einrichtung: false
Anschlussart Hauptstromkreis: Rahmenklemme
Bemessungsdauerstrom bei AC-21, 400 V: 32 A
Motorantrieb optional: false
Farbe des Betätigungselements: grau
Motorantrieb integriert: false
Anzahl der Schalter: 1

Technische Daten

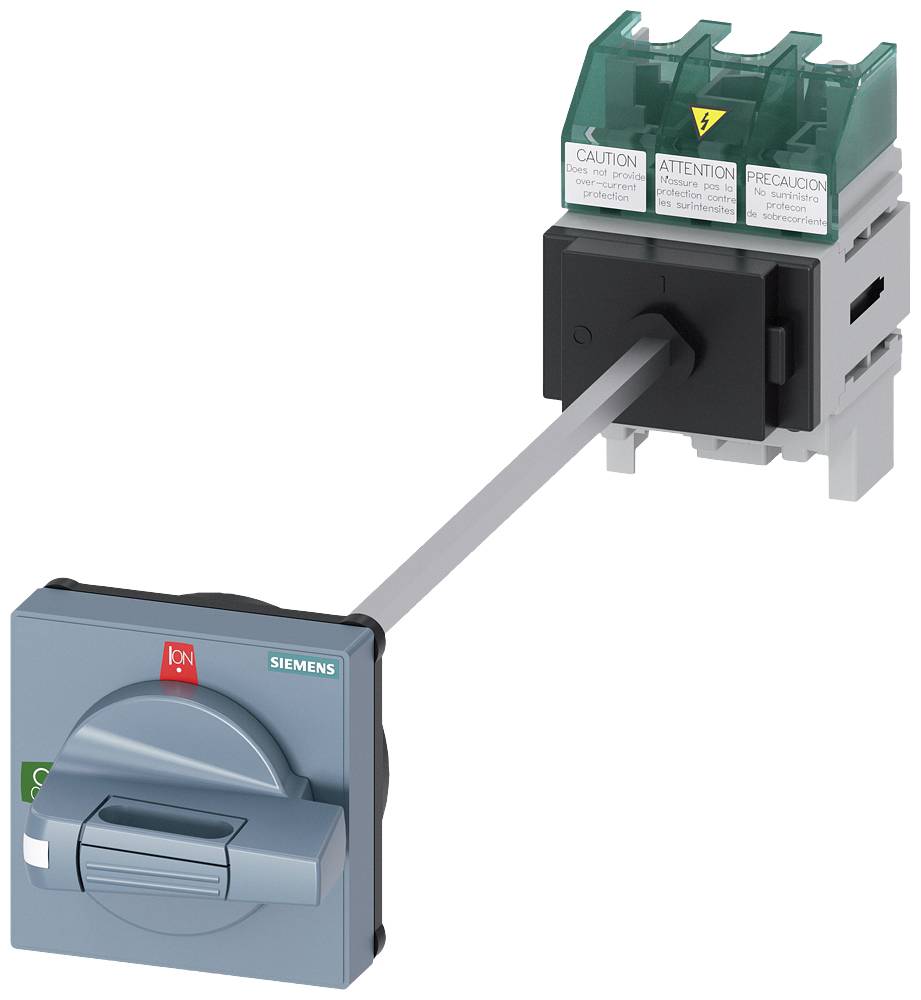

SENTRON Lasttrennschalter 3LD5 UL, Hauptschalter, 3-polig, approbiert nach UL 489, UL 60947-4-1 und IEC 60947-3, UL: 30A, SCCR 50kA at 480V AC, Betriebsleistung @ 480V AC 3-phasig: 20hp, IEC: 32A, Betriebsleistung bei AC-23A bei 400V: 15kW, Bodenbefestigung mit Türkupplung, überlistbarer Drehantrieb, Standard, 4-Loch Befestigung der Handhabe , ohne Toleranzausgleich, inklusive Klemmenabdeckungen für die Einspeiseseite für die Einspeiseseite

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): als Haupt-Trennschalter

Polzahl: 3

Ausführung: 3LD50100TK11SENTRON

: 15 kW

: 0

: 0

: 32 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: Türkupplungsdrehantrieb

: TRUE

: TRUE

: TRUE

: 15.0 kW

: 1.26 kA

: grau

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 32 A

: FALSE

: 32

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2870109 Lasttrennschalter Siemens 3LD50100TK11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2870109 Lasttrennschalter Siemens 3LD50100TK11

Beschreibung

SENTRON, Lasttrennschalter 3LD5 UL, Hauptschalter, 3-polig , approbiert nach UL489, UL60947-4-1 und IEC60947-3, UL: 30A, SCCR 50kA at 480VAC, Betriebsleistung @ 480VAC 3-phasig: 20hp, IEC: 32A, Betriebsleistung bei AC-23A bei 400V: 15kW, Bodenbefestigung mit Türkupplung, überlistbarer Drehantrieb, Standard, 4-Loch Befestigung der Handhabe , ohne Toleranzausgleich, inklusive Klemmenabdeckungen für die Einspeiseseite Haupt- und NOT-AUS-Schalter SENTRON 3LD5 für das sichere Abschalten von Lasten in vielen Bereichen der Industrial Machinery auf dem US-Markt.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 160 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Durch die Zertifizierung nach UL489 prädestiniert für den Export in NAFTA Staaten. Durch die Vielzahl an Zubehör eignet er sich der 3LD5 besonders als Haupt-Trennschalter. Er kann ebenso als manuelle Motorsteuerung verwendet werden, weil er zusätzlich nach UL60947-4-1 zertifiziert ist.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
