M5Stack K041 Mikrocontroller N/A 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 46,66 / Stück)
€ 187,49
-75 %
€ 46,66
zzgl. gesetzl. MwSt.
Nur noch 8 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Prozessor (LOV): ESP32-PICO
- Arbeitsspeicher: 520 KB SRAM
- Ausgangsspannung: 5 V
- Schnittstelle: 1x Typ C, 1x GROVE (I2C+I/0+UART)
520 kB
- Taktfrequenz
240 MHz
- Speicher-Typ
FLASH
- Speicherkapazität
16 MB
- Prozessor-Kerne (Anzahl)
2 x
- WLAN
integriert
- Länge
24 mm
- Breite
18 mm
- Höhe
48 mm
- Ausgangsspannung
5 V
- Setinhalt
inkl. USB-Kabel
- Produkt-Art
Mikrocontroller
- Schnittstellen
UART
- Serie (Embedded Mikrocontroller)
M5Stack
- Tool-Typ
Entwicklungs-Kit
- Gewicht
17 g
Dokumente & Downloads
Datenblatt
Datenblatt 2380025 M5Stack K041 Mikrocontroller N/A 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2380025 M5Stack K041 Mikrocontroller N/A 1 St.
Beschreibung

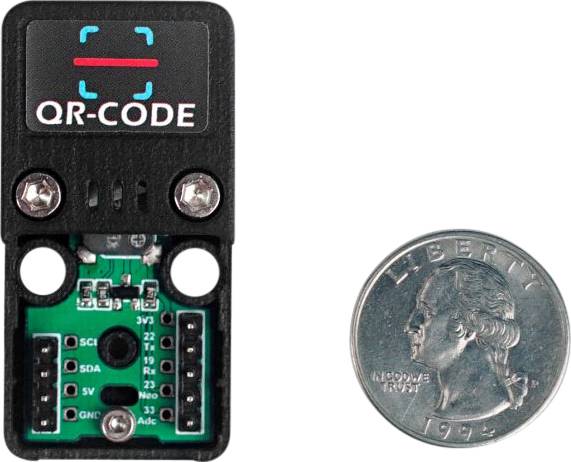

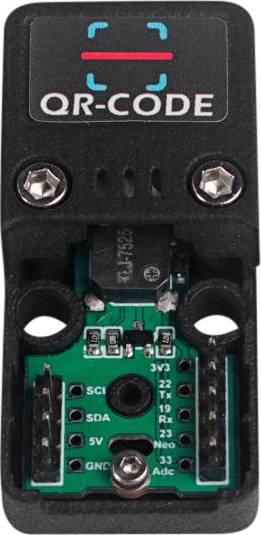

M5Atom QR-Code v1.1 - Barcode- und QR-Code-Scanner - 2D/1D - mit M5Atom Lite Entwicklermodul - M5Stack K041-B

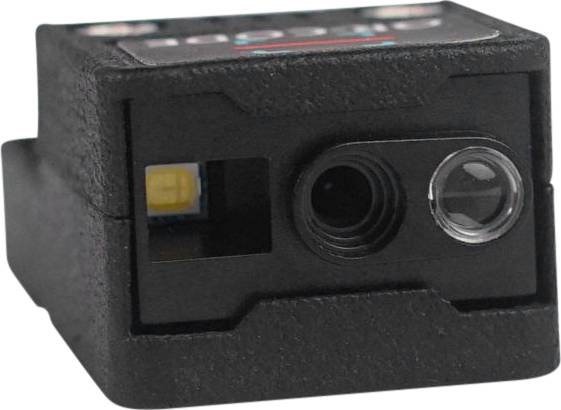

Das ATOM QR-CODE ist ein M5Atom-kompatibles Modul zum Lesen von Barcode/QR-Codes. Es unterstützt sechs Arten von 2D-Codes und neunzehn Arten von 1D-Codes. Mit integrierter LED-Beleuchtung ermöglicht es das einfache Erkennen von Codes selbst in dunklen Umgebungen. Die grüne LED dient zum Fokussieren und Anvisieren.
Die effektive Erkennungsgenauigkeit des hochauflösenden CMOS-Bildsensors erreicht 5 Mil. Zusätzlich bietet das Modul verschiedene Lesemodi, die auf automatische kontinuierliche Auslösung oder manuelle Auslösung eingestellt werden können und verfügt über einen Summer, der unterschiedliche Soundeffekte auslöst. Es ermöglicht das Hinzufügen von benutzerdefinierten Präfixen/Suffixen, das Definieren einer multinationalen Tastatur, das Bearbeiten von Daten und viele andere Funktionen.
Die Kommunikation erfolgt über TTL-232 und ermöglicht die einfache Datenübertragung über eine serielle Schnittstelle. Die gescannten Daten können über eine kabelgebundene oder drahtlose Verbindung durch M5Atom Lite an den Empfänger gesendet werden.
Produktmerkmale
Kompatibel mit Atom Matrix/Atom Lite
Eingebaute Beleuchtung und Fokus-LED
Unterstützt Wi-Fi basierend auf ESP32
Unterstützt Arduino, Micropython, UIFlow
UART/TTL-Kommunikation
Manueller und automatischer Scan-Modus
Licht- und Ton-Erinnerungen
Mehrere Ausgabeformate
Daten können vorbearbeitet und ausgeblendet werden
Reichhaltige eigene Anweisungen
Unterstützung von RAW / GBK / Unicode
2D: QR Code, Mrico QR, Data Matrix, PDF417, Mrico PDF417, Aztec
1D: EAN, UPC, Code 39, Code 93, Code 128, UCC/EAN 128, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, ISSN, MSI-Plessey, GS1 Databar, Code 11, Industrial 25, Standard 25, Plessey, Matrix 2 of 5
Technische Spezifikationen
SpezifikationSensor640x480 CMOSBeleuchtungWeiße LEDFokusGrüne LEDLesegenauigkeit der Erkennung≥5milKontrastverhältnis≥25%ScanwinkelDrehen 360°, Neigen ±55°, Gieren ±55°FOVHorizontal 34°, Vertikal 28°KommunikationsschnittstelleUART/TTLSpannung und StromDC 3.3V/170mA, Standby 10mANettogewicht17gBruttogewicht37gProduktgröße48*24*18mmPackungsgröße55*55*20mmGehäusematerialKunststoff (PC)

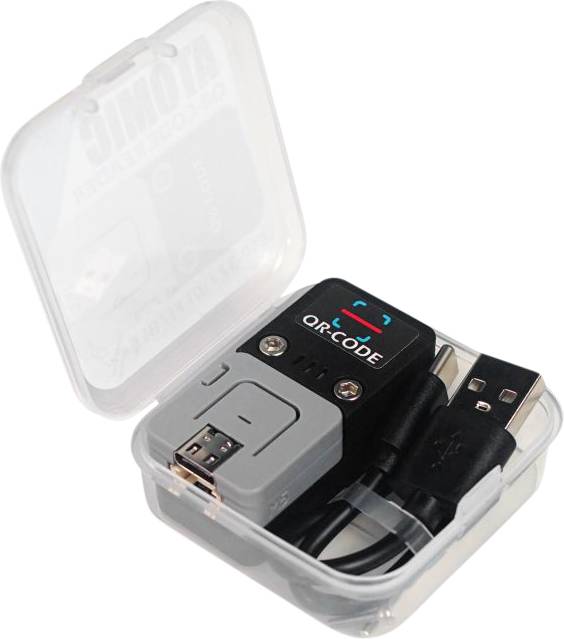

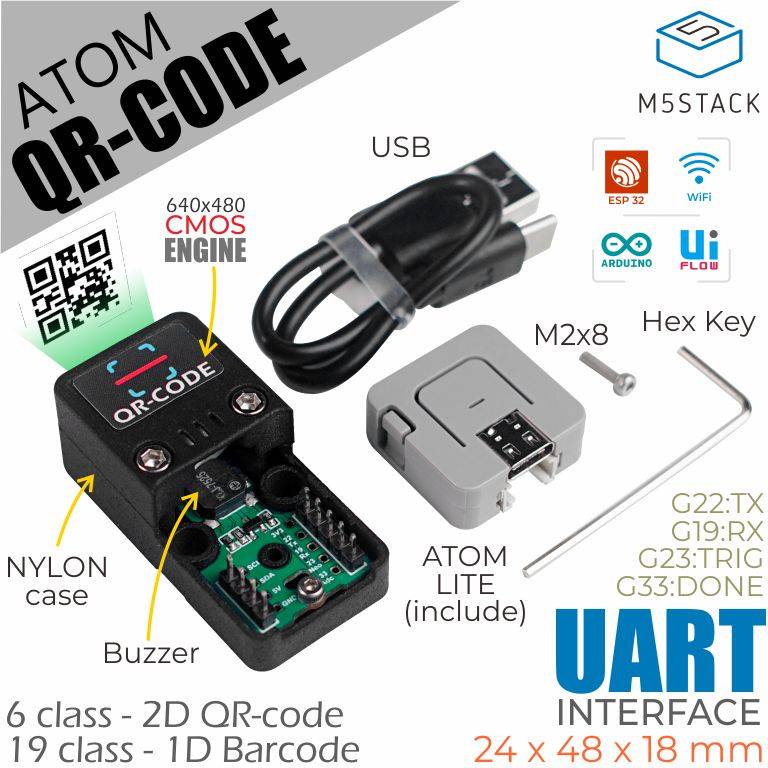

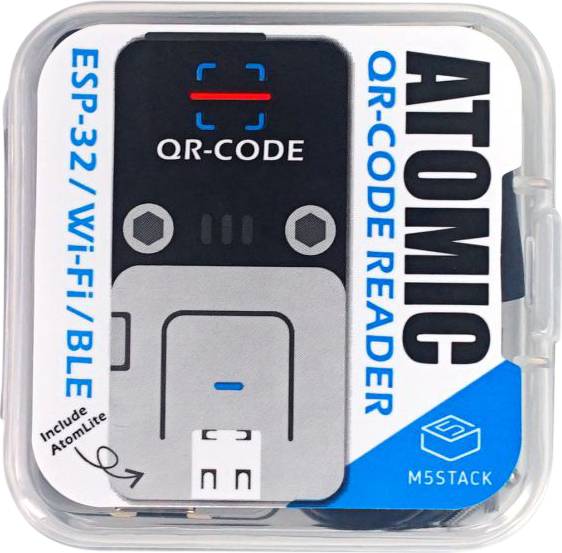

Lieferumfang
1x ATOM QR-CODE
1x M5Atom Lite
1x Sechskantschlüssel

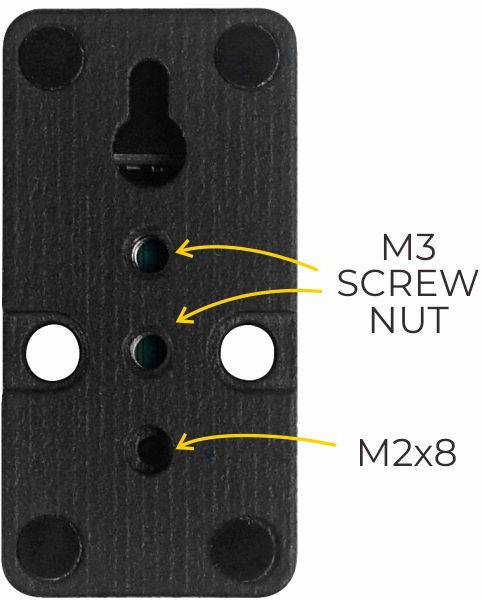

1x M2*8 Innensechskant Flachkopf Maschinenschraube
1x TYPE-C USB Kabel (20cm)
Das ATOM QR-CODE ist ein M5Atom-kompatibles Modul zum Lesen von Barcode/QR-Codes. Es unterstützt sechs Arten von 2D-Codes und neunzehn Arten von 1D-Codes. Mit integrierter LED-Beleuchtung ermöglicht es das einfache Erkennen von Codes selbst in dunklen Umgebungen. Die grüne LED dient zum Fokussieren und Anvisieren.
Die effektive Erkennungsgenauigkeit des hochauflösenden CMOS-Bildsensors erreicht 5 Mil. Zusätzlich bietet das Modul verschiedene Lesemodi, die auf automatische kontinuierliche Auslösung oder manuelle Auslösung eingestellt werden können und verfügt über einen Summer, der unterschiedliche Soundeffekte auslöst. Es ermöglicht das Hinzufügen von benutzerdefinierten Präfixen/Suffixen, das Definieren einer multinationalen Tastatur, das Bearbeiten von Daten und viele andere Funktionen.
Die Kommunikation erfolgt über TTL-232 und ermöglicht die einfache Datenübertragung über eine serielle Schnittstelle. Die gescannten Daten können über eine kabelgebundene oder drahtlose Verbindung durch M5Atom Lite an den Empfänger gesendet werden.
Produktmerkmale
Kompatibel mit Atom Matrix/Atom Lite
Eingebaute Beleuchtung und Fokus-LED
Unterstützt Wi-Fi basierend auf ESP32
Unterstützt Arduino, Micropython, UIFlow
UART/TTL-Kommunikation
Manueller und automatischer Scan-Modus
Licht- und Ton-Erinnerungen
Mehrere Ausgabeformate
Daten können vorbearbeitet und ausgeblendet werden
Reichhaltige eigene Anweisungen
Unterstützung von RAW / GBK / Unicode
2D: QR Code, Mrico QR, Data Matrix, PDF417, Mrico PDF417, Aztec
1D: EAN, UPC, Code 39, Code 93, Code 128, UCC/EAN 128, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, ISSN, MSI-Plessey, GS1 Databar, Code 11, Industrial 25, Standard 25, Plessey, Matrix 2 of 5
Technische Spezifikationen
SpezifikationSensor640x480 CMOSBeleuchtungWeiße LEDFokusGrüne LEDLesegenauigkeit der Erkennung≥5milKontrastverhältnis≥25%ScanwinkelDrehen 360°, Neigen ±55°, Gieren ±55°FOVHorizontal 34°, Vertikal 28°KommunikationsschnittstelleUART/TTLSpannung und StromDC 3.3V/170mA, Standby 10mANettogewicht17gBruttogewicht37gProduktgröße48*24*18mmPackungsgröße55*55*20mmGehäusematerialKunststoff (PC)
Lieferumfang
1x ATOM QR-CODE
1x M5Atom Lite
1x Sechskantschlüssel
1x M2*8 Innensechskant Flachkopf Maschinenschraube
1x TYPE-C USB Kabel (20cm)
