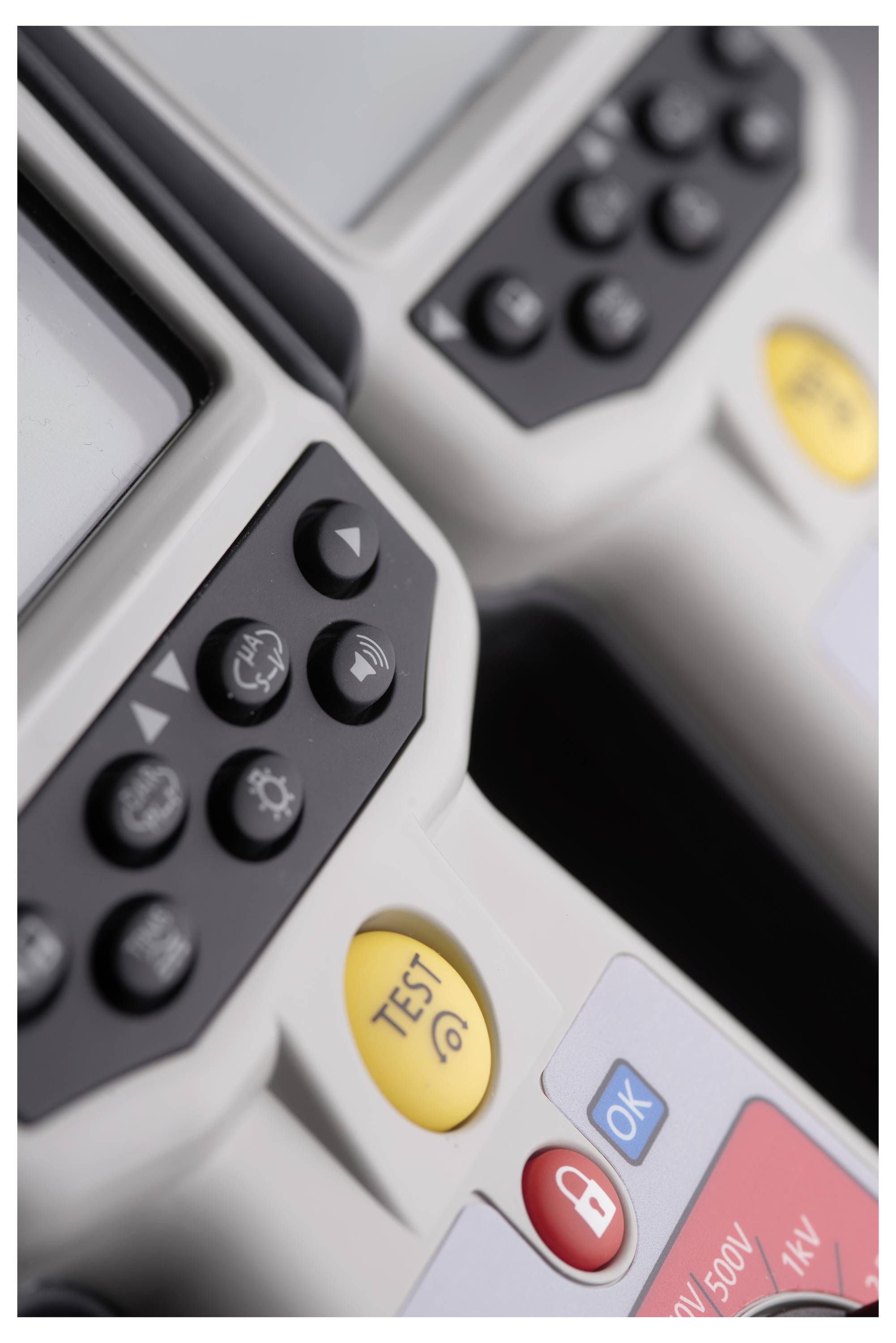

Megger MIT481/2 Isolationsmessgerät 50 V, 100 V, 250 V, 500 V 100 GΩ-1

Megger MIT481/2 Isolationsmessgerät 50 V, 100 V, 250 V, 500 V 100 GΩ-2

1/3

Datenblatt (PDF)

Lieferung Fr., 11. Sept.

12 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 1.204,17 / Stück)

€ 1.204,17

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 59,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

MIT481/2 Isolationsprüfgerät

Isolationsprüfung bis zu 500 V und 100 GΩ Bereich in einem Handmessgerät
3-Leiter-Anschluss für A, B und E (Spitze, Ring und Erde) Anschluss (neu)
Geschützter Zugang zu 500 V zum Schutz vor versehentlichen Schäden (Neu)
Wiederaufladbare Optionen für Netz- und Auto-Laden (Neu)
Schnellere Durchgangsprüfung mit einem Bereich von 0,01 Ω bis 1 MΩ (Neu)
Differenzielle Messfähigkeit (Neu)
Stabilisierte Isolationsprüfspannung (Neu)
600 V Trms Wechsel- und Gleichspannungsmessung
Speicherung der Prüfergebnisse und Bluetooth®-Download
CAT IV 600 V
Wetterfestigkeit – Jedes Prüfgerät ist gemäß IP54 abgedichtet und verfügt über ein wetterfestes Gehäuse, um das Risiko von Wassereintritt, z. B. auch in die Batterie- und Sicherungsabdeckung, zu reduzieren.
Robustes Gehäuse – Der Gummi über dem Formteil sorgt für eine ideale Kombination aus stoßdämpfendem Außenschutz und exzellenter Griffigkeit in einem stark modifiziertem ABS-Gehäuse. Dies führt zu einem nahezu unzerstörbarem Gehäuse.
Batterien – Es werden sechs standardmäßige alkalische AA-Batterien oder wiederaufladbare Nickel-Metall-Hydrid Batterien (NiMH) benötigt, mit denen mindestens 3.000 Isolationsprüfungen bei 500 V möglich sind.

Technische Daten

Isc: 200 mA R ≤ 4Ω
Differenzmessung [REL]
Leitung null (bis zu 10 Ω)
TRMS
Spannung AC/DC 600 V
Kapazität 0.1 nF - 10 μF
Distanz nach μF (offener Kreis)
REN-Berechnung
Strommessung mA AC / DC
A/B/E- oder T/R/G-Umschaltung
Integrierter Speicher

Produkt-Art: Isolationsmessgerät

Prüfspannung: 50 V
100 V
250 V
500 V

Messfunktion: Isolationswiderstand

: Werksstandard (ohne Zertifikat)

Messbereich Widerstand: 10 - 100 GΩ

: IP54

Spannungs-Versorgung (Details): 6 x Batterie 1,5 V IEC LR6 AA (wahlweise NiMH Akkus)

Abm.: (L x B x H) 22.8 x 6.3 x 10.8 cm

Gewicht: 600 g

Anzeige-Art: analog
digital
akustisch

Frequenz (max.): 400 Hz

Frequenz (min.): 15 Hz

Frequenz-Bereich: 15 Hz - 400 Hz

Isolationswiderstand (max.): 100 GΩ

Messbereich Spannung (max.): 500 V

Messbereich Spannung (min.): 10 V

Breite: 6.3 cm

Höhe: 10.8 cm

Länge: 22.8 cm

Dokumente & Downloads

Datenblatt

Datenblatt 3431112 Megger MIT481/2 Isolationsmessgerät 50 V, 100 V, 250 V, 500 V 100 GΩ

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3431112 Megger MIT481/2 Isolationsmessgerät 50 V, 100 V, 250 V, 500 V 100 GΩ

Beschreibung

Die Isolations- und Durchgangsprüfer der Serie MIT480 mk2 ersetzen die ursprüngliche MIT480-Reihe und wurden speziell für die Telekommunikations- und Kabeltestmärkte entwickelt.
Die neuen Geräte verfügen über ein überarbeitetes Gehäuse, einen Ständer und ein 6-Zellen Batteriefach mit separatem Zugang zu den Sicherungen.
Alle Geräte sind für erhöhten Schutz umspritzt und erreichen die Schutzart IP54.

Ausführung

Prüfspannung – 50 V, 100 V, 250 V und 500 V
Variable Prüfspannung – Von 10 V bis 500 V einstellbare Prüfspannung
2%ige Genauigkeit der Prüfspannung – Die Ausgangsprüfspannung wird innerhalb der
Toleranz oder innerhalb von –0 % bis +2 % + 2 V gehalten.
PASS/FAIL-Anzeige (BESTANDEN/NICHT BESTANDEN) – Abhängig vom Spannungsgrenzwert wird PASS (BESTANDEN) oder FAIL (NICHT BESTANDEN) (✓/✖) angezeigt.
Stabilisierte Prüfspannung – Die Spannung ist rückführungsgesteuert, um
sicherzustellen, dass sie im gesamten Prüfbereich innerhalb der Spezifikation bleibt.
Prüfspannungsanzeige – Die tatsächliche Prüfspannung wird auf einem
kleineren Digitalanzeige und die Messungen auf der größeren Digitalanzeige dargestellt.
Prüfbereich – Isolationsprüfung von 100 GΩ* bis 500 V.
Anzeige des Messbereichs – Der Spannungsbereich wird bei der Auswahl angezeigt.
Anzeige der Messspannung – Die Messspannung wird während der Prüfung angezeigt.
Analoger Bogen – Die Anzeige umfasst auch einen analogen Bogen, mit dem die Reaktion beweglichen Spule dargestellt wird.
Getimte Prüfung – Automatische Prüfung auf Basis einer zeitlichen Begrenzung.
Silikonkabel – Qualitativ hochwertige, biegbare und benutzerfreundliche Silikonprüfkabel verhindern Messfehler in den GΩ-Bereichen über 5 GΩ.
Prüfsperre – Prüfung wird verhindert, wenn Spannungen über 25, 30, 50, 75 oder 100 V (vom Nutzer eingestellt) während der Isolationsprüfung festgestellt werden. Standardwert ist 50 V.
Isolationssummer – Der Summer kann so eingestellt werden, dass er aktiviert wird, wenn der Isolationswiderstand über die vom Nutzer festgelegten Grenze steigt. Er kann im Einrichtungsmenü konfiguriert werden.
Prüfungssperre – Die Isolationsprüfung wird dauerhaft gesperrt

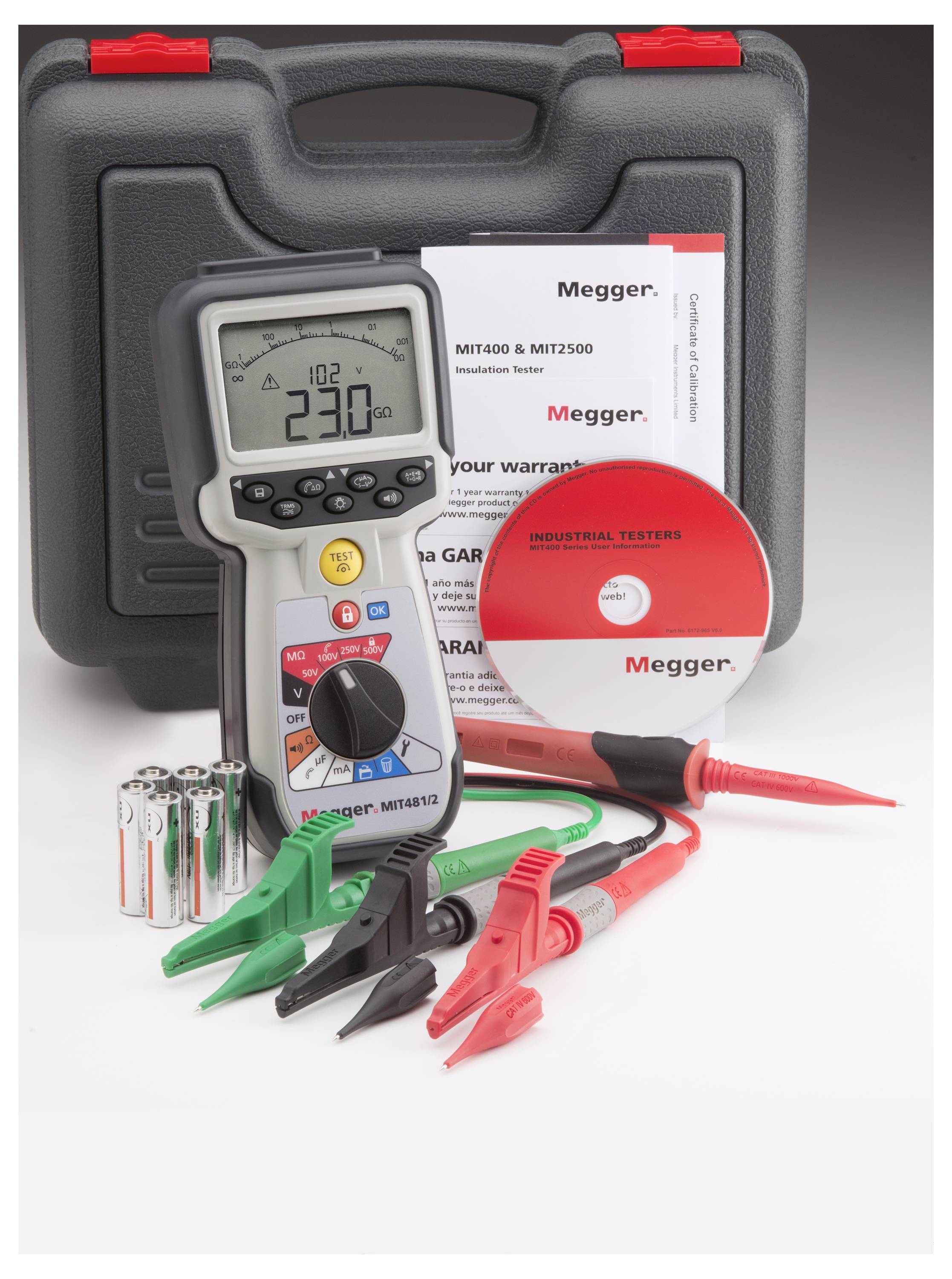

Lieferumfang

Rot/schwarze Silikonmessleitungen mit Stiften und Clips
SP5 Geschalteter Tastkopf (nicht MIT400/2)
CD mit Informationen für den Besitzer
Batterien 6 x AA Alkaline
Hartschalenkoffer

Hinweise

Stromversorgung: 6 x alkalische NiMH-Batteriender 1,5-V-Zelltypen IEC LR6 (AA, MN1500, HP7, AM3 R6HP), es können wiederaufladbare Zellen verwendet werden.

Separat bestellbar: DC-Batterieladegerät Art. Nr. 1004-183

Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.

Bitte beachten Sie, ob es sich bei diesem Artikel um die für Ihren Einsatzzweck benötigte Landesversion handelt.
