Name: Pepperl+Fuchs 70114021 ICDM-RX/MOD-DB9/RJ45-PM Gateway RS-232 Anzahl I/O: 1 24 V/DC 1 St.
Brand: Pepperl+Fuchs
SKU: 2627459
Availability: BackOrder

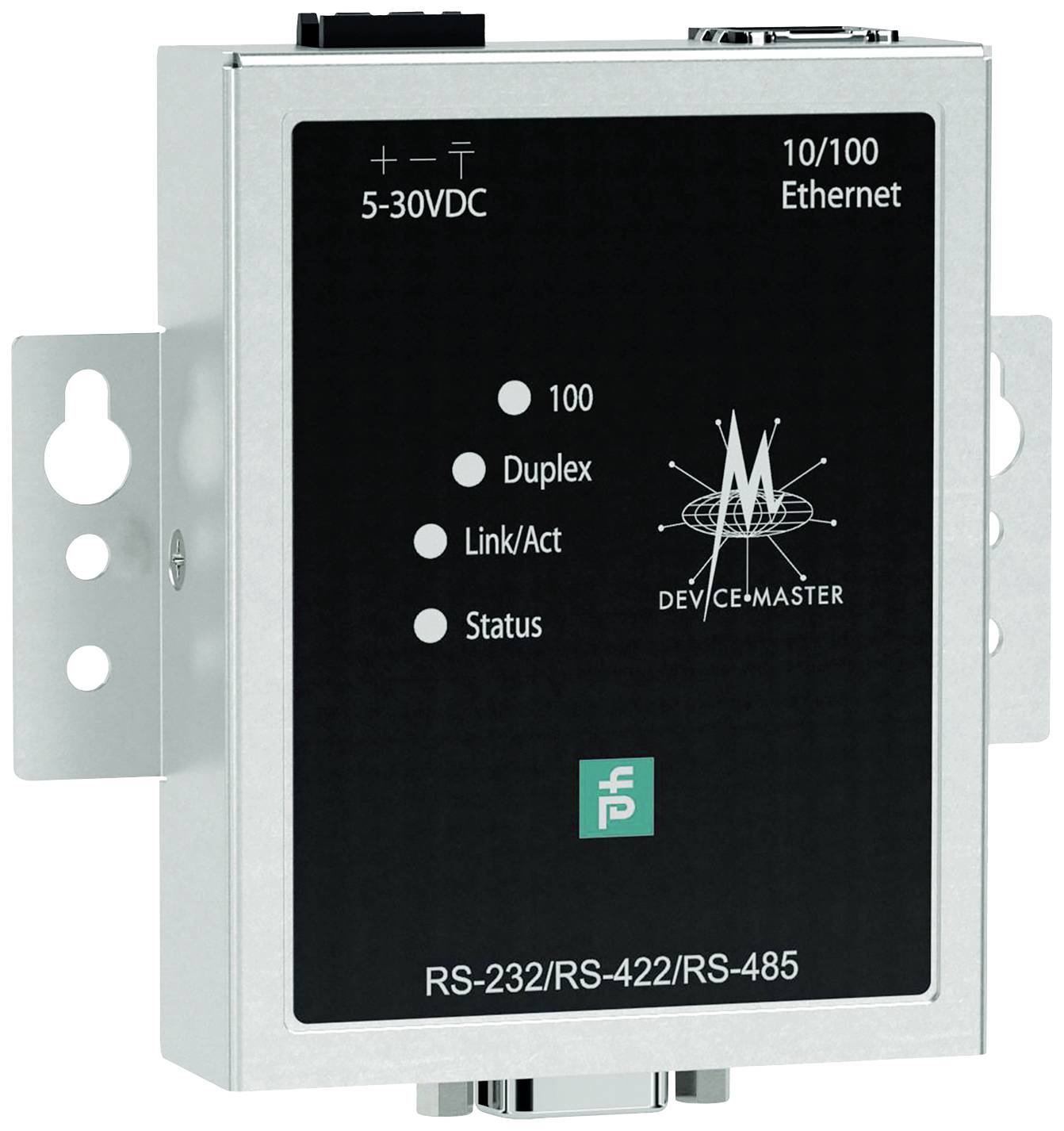

Ein Netzwerkgerät 'Device-Master' mit RS-232/RS-422/RS-485 Anschlussmöglichkeiten und 10/100 Ethernet, zeigt Status-LEDs für Duplex, Link/Akt und Status.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 365,83 / Stück)

€ 387,50

-6 %

€ 365,83

zzgl. MwSt.

Kostenfreier Versand

nur € 24,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Produkt-Art: Gateway

Schnittstellen: RS-232

Typ: ICDM-RX/MOD-DB9/RJ45-PM

Betriebsspannung: 24 V/DC

Max. Betriebstemperatur: 75 °C

Min. Betriebstemperatur: -40 °C

Betriebstemperatur: -40 bis 75 °C

Anzahl I/O: 1

Abm.: (B x H) 20.3 mm x 71.1 mm

Höhe: 71.1 mm

Breite: 20.3 mm

Herst.-Teilenr.: 70114021

Ausführung: ICDM-RX/MOD-DB9/RJ45-PM

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2627459 Pepperl+Fuchs 70114021 ICDM-RX/MOD-DB9/RJ45-PM Gateway RS-232 Anzahl I/O: 1 24 V/DC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627459 Pepperl+Fuchs 70114021 ICDM-RX/MOD-DB9/RJ45-PM Gateway RS-232 Anzahl I/O: 1 24 V/DC 1 St.

Beschreibung

Modbus 1-Port Schalttafeleinbau DB9, Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig), Protokoll: MODBUS, Schnittstellentyp: Industrial Ethernet, Protokoll: MODBUS TCP/IP, Übertragungsrate: 10/100 MBit/s, Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F), Anschluss: Stromversorgung: steckbare Schraubklemme Feldbus: 1 x RJ45 Ein-/Ausgänge: 1 x DB9, Befestigung: Schaltschrankeinbau

Ausführung

Allgemeine Daten
UL File Number: E185802
Kenndaten funktionale Sicherheit
MTBF: 48,4 a
Anzeigen/Bedienelemente
LED-Anzeige: siehe Handbuch
Elektrische Daten
Bemessungsbetriebsspannung: 5 ... 30 V DC
Nennspannung: 24 V DC
Schnittstelle
Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig)
Physikalisch: 1 x DB9
Protokoll: MODBUS
Unterstützte Baudraten: 300 Bit/s bis 230 Kbit/s
Schnittstelle 1
Schnittstellentyp: Industrial Ethernet
Physikalisch: 1 x RJ45
Protokoll: MODBUS TCP/IP
Zusätzliche Protokolle: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO über TCP), SNMP (MIB-II), TCP/IP- & UDP-Socket-Services, Telnet, und TFTP, und unterstützt IP-Multicast-Datenübertragung
Übertragungsrate: 10/100 MBit/s
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 55022:2010 , AS/NZS CISPR 22; 2009 + A1: 2010 , EN 61000-6-4 , EN 55032
Normenkonformität
Elektrische Sicherheit: CSA C22.2 Nr. 60950 / CSA C22.2 Nr. 60950/UL60950 |
Störaussendung: AS/NZS EN 55022, FCC Abschnitt 15 Unterabschnitt B, ICES-003, CISPR 22
Störfestigkeit: EN 61000-6-2, EN 55024
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Relative Luftfeuchtigkeit: max. 95 %
Einsatzhöhe: 0 ... 3048 m
Mechanische Daten
Gehäuselänge: 91,4 mm
Gehäusebreite: 20,3 mm
Gehäusehöhe: 71,1 mm
Schutzart: IP20
Anschluss: Stromversorgung: steckbare Schraubklemme | Feldbus: 1 x RJ45 | Ein-/Ausgänge: 1 x DB9
Material
Gehäuse: rostfreier Stahl
Masse: 220 g
Bauform: Schaltschrankmodul
Befestigung: Schaltschrankeinbau

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Modbus-Gateway ICDMRX/MODDB9/RJ45PM, Verpackungseinheit: 1 Stk., EAN: 4050143398836
