Repeater Anybus ProfiHub B5+R Betriebsspannung: 12 V/DC, 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
41 Stück
Verkauf und Versand:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 1.512,50
3
2% = € 36,91
€ 1.475,59
5
3% = € 51,57
€ 1.460,93
10
4% = € 61,41
€ 1.451,09
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 1.512,50 / Stück)
€
Kurzbeschreibung

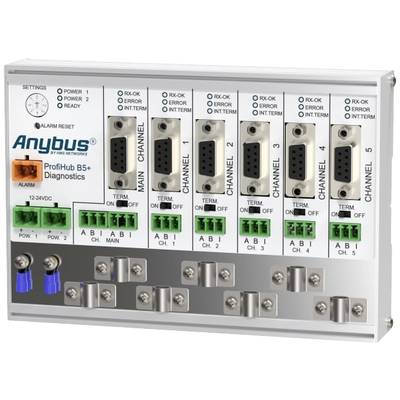

Der ProfiHub B5+R ist ein fortschrittlicher, flexibler und robuster IP20 Repeater für Profibus DP Installationen. Er ermöglicht die Erstellung langer Stichleitungen und Backbone-Strukturen mit Stern- oder Baumtopologien in IP20-Umgebungen. Mit seiner Funktionalität als transparenter 5-fach-Repeater mit galvanisch getrennten Kanälen bietet er eine wirtschaftliche Lösung für den Aufbau betriebssicherer Stichleitungen in High-Speed-DP-Netzwerken. Durch die galvanische Trennung können Geräte im laufenden Betrieb aus- und eingebaut werden, und elektrische
Repeater Anybus ProfiHub B5+R Betriebsspannung: 12 V/DC, 24 V/DC
Highlights & Details
- Ein- und Ausbau von Slaves im laufenden Betrieb
- Jeder Kanal ist kurzschlusssicher
- Kompakter und robuster Aufbau
- Display mit Status- und Fehleranzeige für jeden Kanal
- DB9-Anschlüsse und Schraubklemmen können gemischt werden
- Für alle DP Kabel geeignet
- Netzwerktopologie nach Maß
- Netzwerke leicht erweiterbar
- Spart Kosten
Technische Daten
- Produkt-Art
Repeater
- Typ
ProfiHub B5+R
- Betriebsspannung
12 V/DC
24 V/DC
- Max. Betriebstemperatur
70 °C
- Min. Betriebstemperatur
-25 °C
- Betriebsspannung (Details)
12-24 V/DC
- Betriebstemperatur
-25 bis 70 °C
- Abm.
(B x H) 113 mm x 35 mm
- Höhe
35 mm
- Breite
113 mm
- Herst.-Teilenr.
17020R
- Stromaufnahme
275 mA bei 24 V Spannungsversorgung
Dokumente & Downloads
Datenblatt
Datenblatt 2986318 Repeater Anybus ProfiHub B5+R Betriebsspannung: 12 V/DC, 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2986318 Repeater Anybus ProfiHub B5+R Betriebsspannung: 12 V/DC, 24 V/DC
Konformitätserklärung
Konformitätserklärung 2986318 Repeater Anybus ProfiHub B5+R Betriebsspannung: 12 V/DC, 24 V/DC
Beschreibung
ProfiHub B5+R Repeater
ProfiHub B5+R ist ein fortschrittlicher, flexibler und robuster IP20 Repeater für Profibus DP Installationen. Mit ihm können lange Stichleitungen und Backbone Strukturen mit Stern- oder Baumstrukturen in IP20 Umgebungen geschaffen werden.
PROFIBUS DP ist ein High-Speed Kommunikationsbus mit strengen technischen Richtlinien bezüglich Stichleitungen, weil zum Beispiel mögliche Reflexionen leicht zu Kommunikationsstörungen führen können. Wenn Stichleitungen oder sternförmige Segmente eingerichtet werden müssen, macht dies normalerweise kostspielige Investitionen für Repeater erforderlich.
Als innovative Komponenten für derartige Anwendungen bietet sich der ProfiHub B5+R an; er bildet eine perfekte wirtschaftliche Lösung zum Aufbau betriebssicherer Stichleitungen in High-Speed-DP-Netzwerken. Er hat die Funktionalität eines transparenten 5-fach-Repeaters mit galvanisch getrennten Kanälen. Dies ermöglicht den Aufbau von Netzwerkstrukturen mit verlängerten Stichleitungen, die jeweils einzeln bis zu 31 Geräte bedienen und die gleiche Länge wie die Haupt-Busleitung aufweisen können. ProfiHub B5+R frischt die auf einem Kanal eingetroffenen Nachrichten auf und leitet sie an alle anderen Kanäle weiter (Chicken Foot-Topologie).
Da ProfiHub B5+R galvanisch getrennte Segmente entstehen lässt, können die Geräte nun im laufenden Betrieb aus- und eingebaut werden. Außerdem breiten sich elektrische Störungen auf dem Bus und EMV-Störungen auf einer Stichleitung nicht auf die anderen Segmente aus. Die intelligente Logik und die Isolationsschaltungen des ProfiHub B5+R sorgen dafür, dass sich die Bitbreite nicht verändert. Dadurch gelten bei den ProfiHub-Geräten keine Beschränkungen für das serielle Zusammenschalten. Die Logik erkennt auch die Übertragungsgeschwindigkeit automatisch.
Zur Erleichterung der Installationsarbeiten ist die Terminierung durch Abschlusswiderstände integriert und lässt sich ein/ausschalten. Auch das Erdungsprinzip ist auswählbar: direkte oder kapazitive Erdung. Die ProfiHubs werden mit 10-32 Volt Gleichspannung gespeist (Versionen für 110/230 V Wechselspannung sind ebenfalls lieferbar). Für Fehlersuche, Instandhaltung und Inbetriebnahme verfügen die ProfiHubs über ein Display auf der Außenseite, das den Status der einzelnen Kanäle anzeigt (Data (Daten) und Error (Fehler)).
ProfiHub B5+R ist ein fortschrittlicher, flexibler und robuster IP20 Repeater für Profibus DP Installationen. Mit ihm können lange Stichleitungen und Backbone Strukturen mit Stern- oder Baumstrukturen in IP20 Umgebungen geschaffen werden.
PROFIBUS DP ist ein High-Speed Kommunikationsbus mit strengen technischen Richtlinien bezüglich Stichleitungen, weil zum Beispiel mögliche Reflexionen leicht zu Kommunikationsstörungen führen können. Wenn Stichleitungen oder sternförmige Segmente eingerichtet werden müssen, macht dies normalerweise kostspielige Investitionen für Repeater erforderlich.
Als innovative Komponenten für derartige Anwendungen bietet sich der ProfiHub B5+R an; er bildet eine perfekte wirtschaftliche Lösung zum Aufbau betriebssicherer Stichleitungen in High-Speed-DP-Netzwerken. Er hat die Funktionalität eines transparenten 5-fach-Repeaters mit galvanisch getrennten Kanälen. Dies ermöglicht den Aufbau von Netzwerkstrukturen mit verlängerten Stichleitungen, die jeweils einzeln bis zu 31 Geräte bedienen und die gleiche Länge wie die Haupt-Busleitung aufweisen können. ProfiHub B5+R frischt die auf einem Kanal eingetroffenen Nachrichten auf und leitet sie an alle anderen Kanäle weiter (Chicken Foot-Topologie).
Da ProfiHub B5+R galvanisch getrennte Segmente entstehen lässt, können die Geräte nun im laufenden Betrieb aus- und eingebaut werden. Außerdem breiten sich elektrische Störungen auf dem Bus und EMV-Störungen auf einer Stichleitung nicht auf die anderen Segmente aus. Die intelligente Logik und die Isolationsschaltungen des ProfiHub B5+R sorgen dafür, dass sich die Bitbreite nicht verändert. Dadurch gelten bei den ProfiHub-Geräten keine Beschränkungen für das serielle Zusammenschalten. Die Logik erkennt auch die Übertragungsgeschwindigkeit automatisch.
Zur Erleichterung der Installationsarbeiten ist die Terminierung durch Abschlusswiderstände integriert und lässt sich ein/ausschalten. Auch das Erdungsprinzip ist auswählbar: direkte oder kapazitive Erdung. Die ProfiHubs werden mit 10-32 Volt Gleichspannung gespeist (Versionen für 110/230 V Wechselspannung sind ebenfalls lieferbar). Für Fehlersuche, Instandhaltung und Inbetriebnahme verfügen die ProfiHubs über ein Display auf der Außenseite, das den Status der einzelnen Kanäle anzeigt (Data (Daten) und Error (Fehler)).
