Name: Pepperl+Fuchs 70114032 ICDM-RX/EN1-DB9/RJ45-DIN Gateway RS-232 Anzahl I/O: 2 24 V/DC 1 St.
Brand: Pepperl+Fuchs
SKU: 2627485
Availability: BackOrder

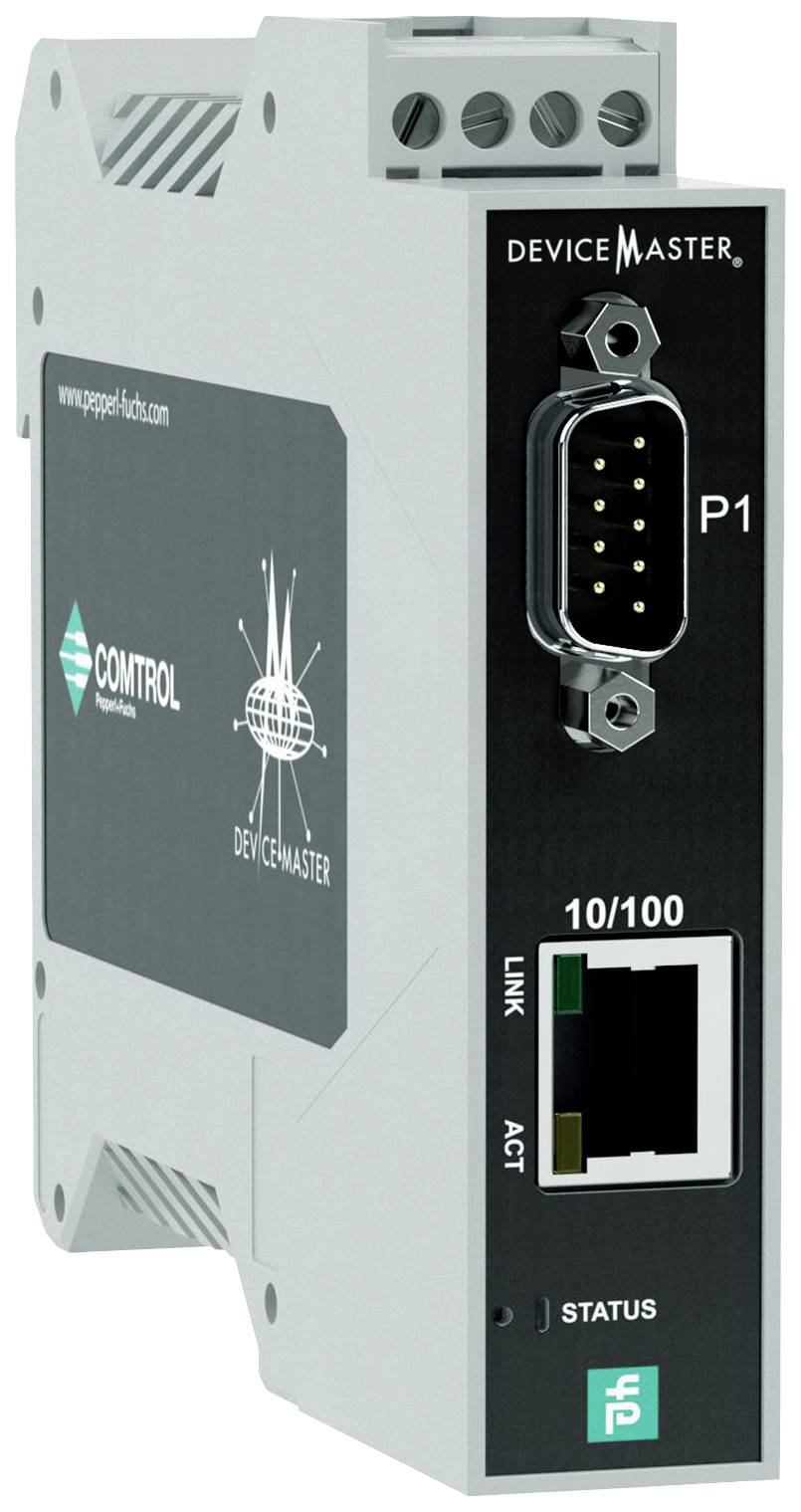

Industrielles Kommunikationsgerät, Modell 'DeviceMaster' von Comtrol, mit seriellen und Ethernet-Schnittstellen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 499,17 / Stück)

€ 499,17

zzgl. MwSt.

Kostenfreier Versand

nur € 29,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Produkt-Art: Gateway

Schnittstellen: RS-232

Typ: ICDM-RX/EN1-DB9/RJ45-DIN

Betriebsspannung: 24 V/DC

Max. Betriebstemperatur: 75 °C

Min. Betriebstemperatur: -40 °C

Betriebstemperatur: -40 bis 75 °C

Anzahl I/O: 2

Abm.: (B x H) 22.9 mm x 99.1 mm

Höhe: 99.1 mm

Breite: 22.9 mm

Herst.-Teilenr.: 70114032

Ausführung: ICDM-RX/EN1-DB9/RJ45-DIN Gateway

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2627485 Pepperl+Fuchs 70114032 ICDM-RX/EN1-DB9/RJ45-DIN Gateway RS-232 Anzahl I/O: 2 24 V/DC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627485 Pepperl+Fuchs 70114032 ICDM-RX/EN1-DB9/RJ45-DIN Gateway RS-232 Anzahl I/O: 2 24 V/DC 1 St.

Beschreibung

EtherNet/IP zu Modbus-Gateway 1-Port DIN-Hutschiene DB9, Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig), Protokoll: MODBUS, Schnittstellentyp: Industrial Ethernet, Protokoll: EtherNet/IP, Übertragungsrate: 10/100 MBit/s, Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F), Anschluss: Stromversorgung: Schraubklemmen Feldbus: 1 x RJ45 Ein-/Ausgänge: 1 x DB9, Befestigung: Hutschiene

Ausführung

Allgemeine Daten
UL File Number: E360395
Kenndaten funktionale Sicherheit
MTBF: 61,4 a
Anzeigen/Bedienelemente
LED-Anzeige: siehe Handbuch
Elektrische Daten
Bemessungsbetriebsspannung: 5 ... 30 V DC
Allgemeine Informationen: Redundante Spannungsversorgung
Nennspannung: 24 V DC
Schnittstelle
Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig)
Physikalisch: 1 x DB9
Protokoll: MODBUS
Unterstützte Baudraten: 300 Bit/s bis 230 Kbit/s
Schnittstelle 1
Schnittstellentyp: Industrial Ethernet
Physikalisch: 1 x RJ45
Protokoll: EtherNet/IP
Zusätzliche Protokolle: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO über TCP), SNMP (MIB-II), TCP/IP- & UDP-Socket-Services, Telnet, und TFTP, und unterstützt IP-Multicast-Datenübertragung
Übertragungsrate: 10/100 MBit/s
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61000-6-2 , EN 55024 , EN 61000-6-4 , EN 55032
Normenkonformität
Schutzart: NEMA TS2
Elektrische Sicherheit: CSA C22.2 Nr. 61010-1-12 / CSA C22.2 Nr. 61010-1-201 | UL 61010-1 / UL 61010-1-201
Störaussendung: EN 61000-6-4, EN 55032, FCC Abschnitt 15 Unterabschnitt B, ICES-003, AS/NZS CISPR 32
Störfestigkeit: EN 61000-6-2, EN 55024
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Relative Luftfeuchtigkeit: max. 95 %
Einsatzhöhe: 0 ... 3048 m
Mechanische Daten
Gehäuselänge: 114,8 mm
Gehäusebreite: 22,9 mm
Gehäusehöhe: 99,1 mm
Schutzart: IP20
Anschluss: Stromversorgung: Schraubklemmen | Feldbus: 1 x RJ45 | Ein-/Ausgänge: 1 x DB9
Material
Gehäuse: Polyamid, UL94V-0
Masse: 113,4 g
Bauform: Schaltschrankmodul
Befestigung: Hutschiene

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Ethernet/IP 70114032, Verpackungseinheit: 1 Stk., EAN: 4050143398928
