Name: Pepperl+Fuchs 70114036 ICDM-RX/EN1-2ST/RJ45-DIN Gateway Modbus Gateway Anzahl I/O: 2 24 V/DC 1 St.
Brand: Pepperl+Fuchs
SKU: 2627489
Availability: BackOrder

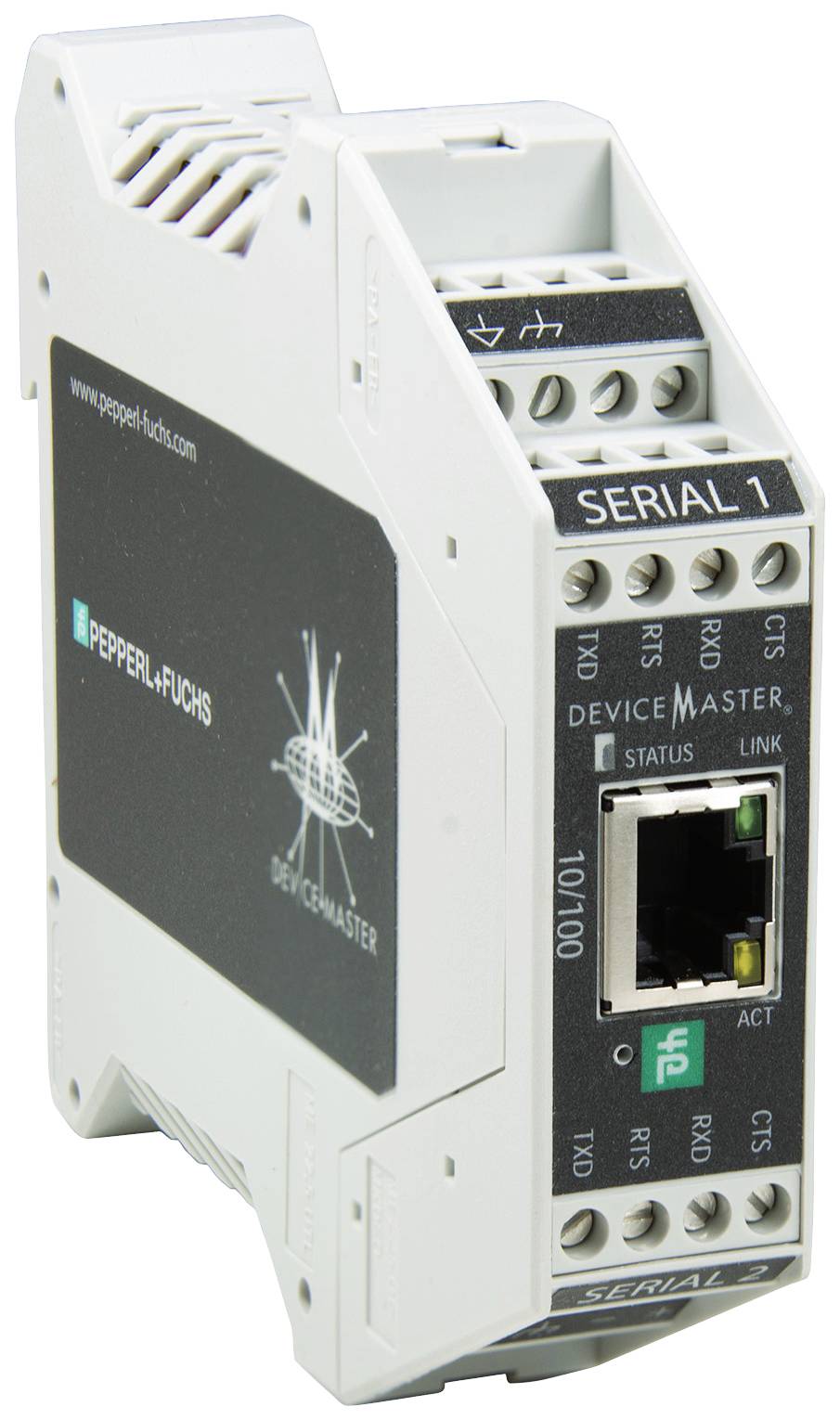

'DeviceMaster-Modul' von Pepperl+Fuchs, ein serielles Kommunikationsgerät mit Netzwerkschnittstelle, angezeigt in rechteckiger Bauform. Unterstützt Industrieanwendungen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 665,83 / Stück)

€ 665,83

zzgl. MwSt.

Kostenfreier Versand

nur € 39,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Produkt-Art: Gateway

Schnittstellen: Modbus Gateway

Typ: ICDM-RX/EN1-2ST/RJ45-DIN

Betriebsspannung: 24 V/DC

Max. Betriebstemperatur: 75 °C

Min. Betriebstemperatur: -40 °C

Betriebstemperatur: -40 bis 75 °C

Anzahl I/O: 2

Abm.: (B x H) 22.6 mm x 99 mm

Höhe: 99 mm

Breite: 22.6 mm

Herst.-Teilenr.: 70114036

Ausführung: ICDM-RX/EN1-2ST/RJ45-DIN Gateway

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2627489 Pepperl+Fuchs 70114036 ICDM-RX/EN1-2ST/RJ45-DIN Gateway Modbus Gateway Anzahl I/O: 2 24 V/DC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627489 Pepperl+Fuchs 70114036 ICDM-RX/EN1-2ST/RJ45-DIN Gateway Modbus Gateway Anzahl I/O: 2 24 V/DC 1 St.

Beschreibung

EtherNet/IP zu Modbus-Gateway 2-Port DIN-Hutschiene Schraubklemme, Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig), Protokoll: MODBUS, Schnittstellentyp: Industrial Ethernet, Protokoll: EtherNet/IP, Übertragungsrate: 10/100 MBit/s, Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F), Anschluss: Stromversorgung: Schraubklemmen Feldbus: 1 x RJ45 Ein-/Ausgänge: 2 x Schraubklemme, Befestigung: Hutschiene

Ausführung

Allgemeine Daten
UL File Number: E185802
Kenndaten funktionale Sicherheit
MTBF: 58,6 a
Anzeigen/Bedienelemente
LED-Anzeige: siehe Handbuch
Elektrische Daten
Bemessungsbetriebsspannung: 5 ... 30 V DC
Nennspannung: 24 V DC
Schnittstelle
Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig)
Physikalisch: 2 x Schraubklemme
Protokoll: MODBUS
Unterstützte Baudraten: 300 Bit/s bis 230 Kbit/s
Schnittstelle 1
Schnittstellentyp: Industrial Ethernet
Physikalisch: 1 x RJ45
Protokoll: EtherNet/IP
Zusätzliche Protokolle: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO über TCP), SNMP (MIB-II), TCP/IP- & UDP-Socket-Services, Telnet, und TFTP, und unterstützt IP-Multicast-Datenübertragung
Übertragungsrate: 10/100 MBit/s
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61000-6-2 , EN 55032 , EN 61000-6-4
Normenkonformität
Schutzart: NEMA TS2
Elektrische Sicherheit: CSA C22.2 Nr. 60950 / UL60950 |
Störaussendung: EN 61000-6-4, EN 55032, FCC Abschnitt 15 Unterabschnitt B, ICES-003, AS/NZS CISPR 32.
Störfestigkeit: EN 61000-6-2, EN 55024
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Relative Luftfeuchtigkeit: max. 95 %
Einsatzhöhe: 0 ... 3048 m
Mechanische Daten
Gehäuselänge: 111 mm
Gehäusebreite: 22,6 mm
Gehäusehöhe: 99 mm
Schutzart: IP20
Anschluss: Stromversorgung: Schraubklemmen | Feldbus: 1 x RJ45 | Ein-/Ausgänge: 2 x Schraubklemme
Material
Gehäuse: Polyamid, UL94V-0
Masse: 130,4 g
Bauform: Schaltschrankmodul
Befestigung: Hutschiene

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Ethernet/IP 70114036, Verpackungseinheit: 1 Stk., EAN: 4050143398966
