Phoenix Contact 2909908 PTCB E1 24DC/6A NO Schutzschalter 1 Schließer 1 St. kaufen

Abbildung ähnlich

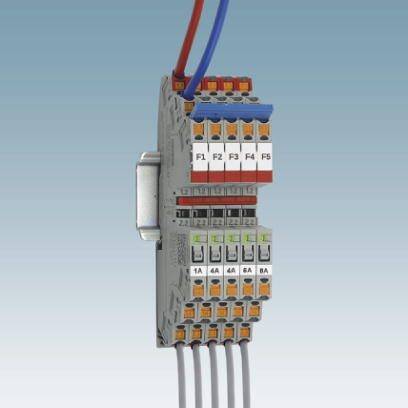

Kabel und Sicherungen verdeckter Stromverteilerblock, farblich markiert, zeigen verschiedene Stromwege an, Hauptkomponenten sichtbar.

Ein elektrisches Klemmenmodul mit mehreren farbigen Kabeln, die an nummerierten Anschlüssen angeschlossen sind, vor blauem Hintergrund.

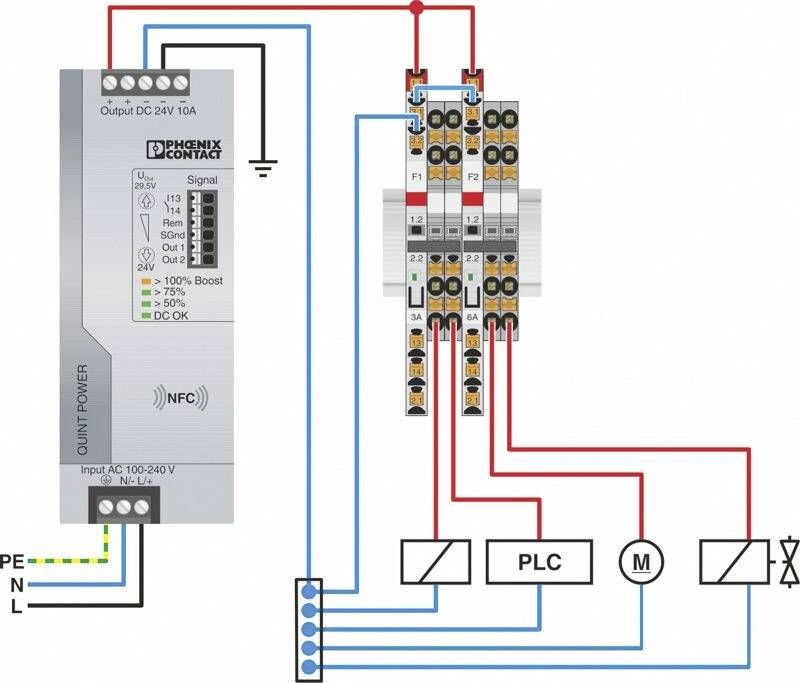

Schematische Darstellung eines Stromversorgungssystems mit Phoenix Contact-Komponente, Schaltkreisen, einem PLC und einem Motor. Wichtige Verbindungen und Signalzustände sind hervorgehoben.

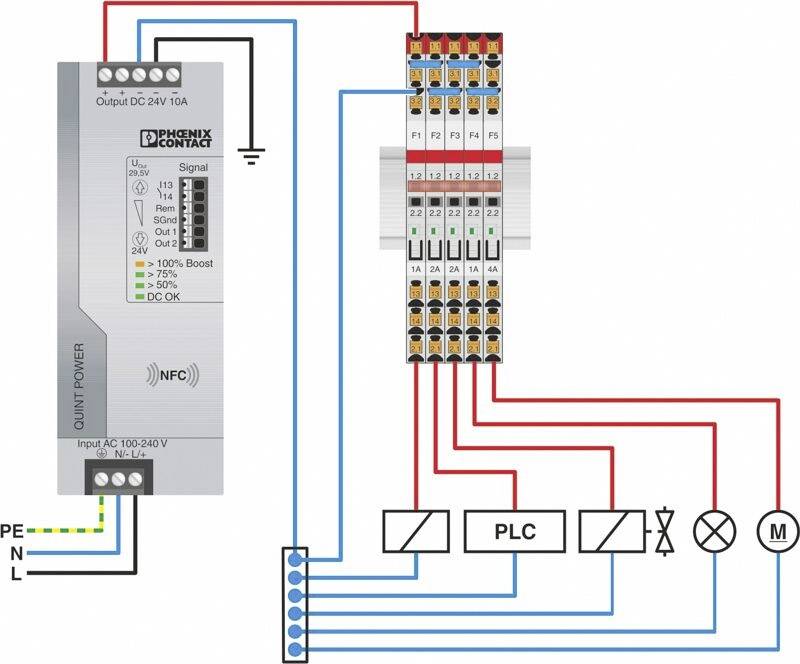

Schaltplan eines elektrischen Systems mit Netzteil, Sicherungen, PLC und Motor. Verbindungen und Stromkreise sind farbcodiert dargestellt.

Stromverteilereinheit mit mehreren Steckdosen und Schaltern, gekennzeichnet mit 'F1', verschiedenen Zahlen und runden Symbolen.

Technische Zeichnung eines elektrischen Verbindersockels mit Bemaßung: Breite 105,8 mm, Höhe 55,6 mm, Tiefe 6,2 mm.

Diagramm zeigt Strom I[A] vs. Temperatur T[°C]; Strom konstant bei 24 A von -20°C bis 50°C, fällt danach auf 18 A bei 60°C.

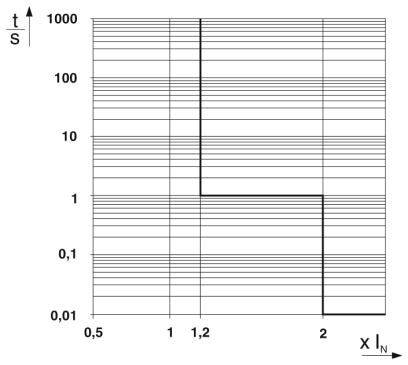

Diagramm zeigt einen logarithmischen Graphen mit 't/S' auf y-Achse, 'X/N' auf x-Achse, steigend von 0,5 bis 2. Hauptlinie bei 1,2.

1/9

Abbildung ähnlich

Produkt-Art

Schutzschalter

Ausführung

Elektronischer Geräteschutzschalter

Anschluss

Push-In-Klemme

Kontaktart

1 Schließer

Herstellerfarbe

Verkehrsgrau

Datenblatt (PDF)

Lieferung Do., 10. Sept.

13 Stück

Verkauf und Versand:

RS Components Handelsges.m.b.H Widerruf

versandkostenfrei ab € 100,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 37,08

zzgl. gesetzl. MwSt.

€ 8,95

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 10. Sept.

629 Stück

Versand

€ 43,33

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Brennbarkeitsklasse nach UL 94: V-0
Montageart: Tragschiene: 35 mm
Polzahl: 1
Schutzklasse: III
Bauform: Tragschienenmodul einteilig
Sicherungstyp: elektronisch
Bemessungsstoßspannung: 0,5 kV
Betriebsspannung: 18 V DC ... 30 V DC
Bemessungsspannung: 24 V DC
Bemessungsstrom IN: 24 A DC (Gesamtstrom Eingang)
Fail-Safe-Element: 15 A DC
Wirkungsgrad: > 99 %
Ruhestrom I0: typ. 12 mA
Verlustleistung: typ. 0,3 W (im Leerlauf)
Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
Temperaturderating: 21 A (Gesamtstrom bei 60 °C)
Auslöseart: E (elektronisch)
Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
Spannungsfestigkeit: max. 35 V DC (Lastkreis)
Spannungsfall: 0,1 V (bei 6 A)
Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 14
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Betriebsspannung DC: 0 V DC ... 30 V DC
Betriebsstrom DC: 100 mA DC

Produkt-Art: Schutzschalter

Ausführung: Elektronischer Geräteschutzschalter

Anschluss: Push-In-Klemme

Kontaktart: 1 Schließer

Herstellerfarbe: Verkehrsgrau

Min. Temperatur: +60 °C

Max. Temperatur: -30 °C

: IP20

Länge: 55.6 mm

Breite: 6.2 mm

Höhe: 105.8 mm

Inhalt: 1 St.

Typ: PTCB E1 24DC/6A NO

Abm.: (L x B x H) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225785 Phoenix Contact 2909908 PTCB E1 24DC/6A NO Schutzschalter 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225785 Phoenix Contact 2909908 PTCB E1 24DC/6A NO Schutzschalter 1 Schließer 1 St.

Beschreibung

Applikationen einfach aufbauen, da brückbar zu Reihenklemmenprogramm CLIPLINE complete. Individuell aufbauen für passenden Schutz, genau nach Ihren Anforderungen.
