Name: Phoenix Contact 3214663
Brand: Phoenix Contact
SKU: 801336228
Availability: InStock

Produkt-Art

Doppelstock-Durchgangsklemme

Anschluss

Zugfeder

Querschnitt flexibel (max.)

1.5 mm²

Querschnitt starr (max.)

1.5 mm²

Nennstrom - gerundet

16 A

Datenblatt (PDF)

Sofort-Lieferung Di., 13. Okt.

517 Stück

Verkauf und Versand:

Netzwerkartikel.at Widerruf

versandkostenfrei ab € 833,33 Bestellwert bei diesem Anbieter

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 1,39 / Stück)

€ 1,39

steuerfreie IGL

€ 11,25

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

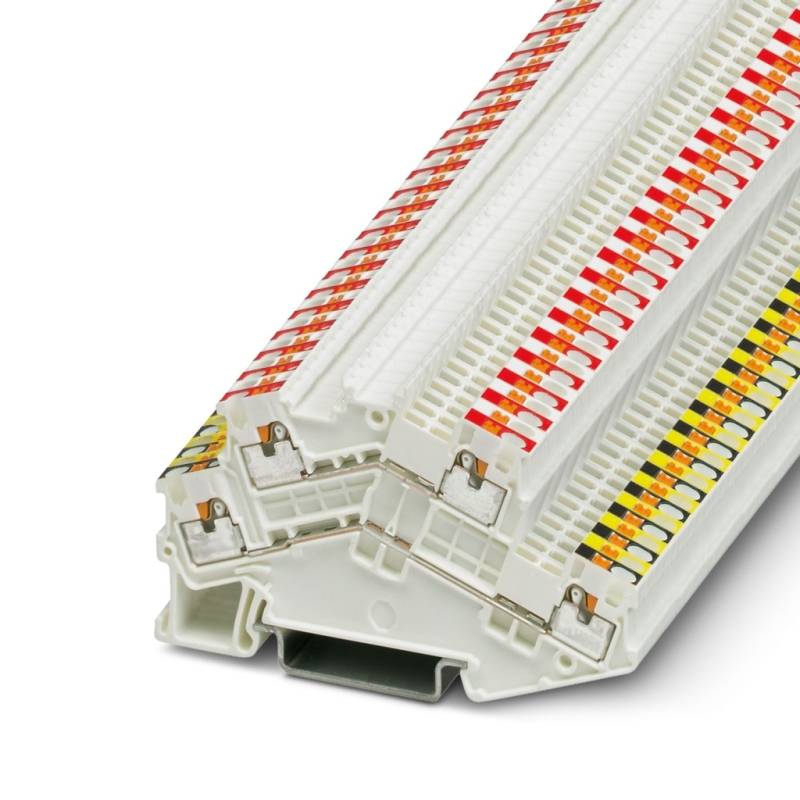

Phoenix Contact 3214663 PTTBS 1,5/S-KNX

0,14..1,5 mm², 0,14 mm², 16 A, 500 V, sonstige, 2, Hutschiene TH35, -60..105 °C, V0, 7 mm, 78,8 mm, 48,2 mm, Explosionsgeprüfte Ausführung "Ex e": ja, Abschlussplatte erforderlich: ja, weiß, Etagen intern gebrückt: nein

Technische Daten

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,14 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,14..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14..1,5 mm²Bemessungsstrom In: 16 ABemessungsspannung: 500 VAusführung elektrischer Anschluss 1: sonstigeAusführung elektrischer Anschluss 2: sonstigeAnzahl der Etagen: 2Anzahl der Klemmstellen je Etage: 2Montageart: Hutschiene TH35Werkstoff des Isolierkörpers: sonstigeBetriebstemperatur: -60..105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Breite: 7 mmHöhe: 78,8 mmTiefe: 48,2 mmExplosionsgeprüfte Ausführung "Ex e": jaAbschlussplatte erforderlich: jaFarbe: weißEtagen intern gebrückt: neinECLASS 7: Durchgangs-Reihenklemme (27141120)

Produkt-Art: Doppelstock-Durchgangsklemme

Besonderheiten: explosionsgeprüft

Anschluss: Zugfeder

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (min.): 0.14 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 26

AWG max.: 14

Klemmenbreite: 7 mm

Anzahl Reihen: 2

Polzahl: 8

Herstellerfarbe: Mehrfarbig

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Nennspannung: 500 V

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 10 mm

Herst.-Teilenr.: 3214663

Inhalt: 1 St.

Industrieverpackung: Ja

Typ: PTTBS 1,5/S-KNX VPE50 = 25 Paare

Abm.: (L x B x H) 78.8 x 7 x 48.2 mm

Breite: 7 mm

Höhe: 48.2 mm

Länge: 78.8 mm

Brennbarkeitsklasse: V0

Farbe Anschlusselement: Gelb
Rot

Isolationsmaterial: PA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 801336228 Phoenix Contact 3214663

Beschreibung

Die Push-in-Anschlussklemmen zeichnen sich, neben den Systemmerkmalen des CLIPLINE complete-Systems, durch einfaches und werkzeugloses Verdrahten von Leitern mit Aderendhülse oder starren Leitern aus. Die kompakte Bauform und der Frontanschluss ermöglichen eine Verdrahtung auf engstem Raum. Neben der Prüfmöglichkeit im doppelten Funktionsschacht steht bei allen Klemmen ein zusätzlicher Prüfabgriff zur Verfügung.
