Name: Phoenix Contact SACB-4/ 8-L-C QO 1156005 Sensor-/Aktor-Box QUICKON-Verteiler 1 St. Piece
Brand: Phoenix Contact
SKU: 3565122
Availability: InStock

Phoenix Contact SACB-4/ 8-L-C QO 1156005 Sensor-/Aktor-Box QUICKON-Verteiler 1 St. Piece-0

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Sensor-/Aktor-Box

Anzahl Signalplätze

Anzahl Verteiler

4-fach

Belegung

doppelt

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

81 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 51,90

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mi., 14. Okt.

15 Stück

Kostenfreier Versand

€ 76,66

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Verteilerbox

0,14..1,5 mm², 7..12 mm, 4, 2, Schneidklemmanschluss, 5, 24 V, 10 A, sonstige, Mit LED-Anzeige: ja, Mit Potentialtrennung: nein, Anschluss für NPN-Sensoren: nein, -30..80 °C, Schutzart (IP): IP65, 58 mm, 45 mm

Technische Daten

Polzahl: 5
Nennspannung UN: 24 V DC
Anschlussart: Steckbarer Schraubanschluss
Breite: 58 mm
Höhe: 45 mm
Brennbarkeitsklasse nach UL 94: V0
Material Gehäuse: PBT
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP65
Umgebungstemperatur (Betrieb): -30 °C ... 80 °C;-5 °C ... 50 °C (bei der Konfektionierung)
Material Dichtung: FKM
Länge: 131 mm
Material Kontaktoberfläche: Sn
Leitungsaußendurchmesser: 7 mm ... 12 mm
Hinweis zur Anwendung: Leitungen mit 5 Leitern dürfen einen Anschlussquerschnitt von max. 0,5 mm²/ AWG 20 aufweisen
Leiteranschluss: Leiteranschluss
Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
LED: ja
Material Kontakt: Stahl/Kupfer
Anzahl der Steckplätze: 4
Betriebsspannung maximal Umax: 30 V DC
Bemessungsstrom gesamt: 10 A
Strombelastbarkeit je Pfad max.: 2 A
Strombelastbarkeit je Steckplatz: 4 A
Anschlussart Sensor/Aktor: QUICKON
Anschlussbelegung: Anschlussbelegung
Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4;4 / 2 (B) = 4 / 2;1-4 / 1 (+ 24 V) = UN;1-4 / 3 (0 V) = 0 V;1-4 / 5 (PE) = PE
Statusanzeige vorhanden: ja
Material Dichtung O-Ring: FKM
Material Kontaktträger: PA 6.6
Material Kontakt Stammkabelseite: Cu-Legierung
Material Kontaktoberfläche Stammkabelseite: Ni
Anschlussquerschnitt Signalleitung flexibel: 0,14 mm² ... 0,5 mm²
Anschlussquerschnitt Spannungsversorgung flexibel: 0,14 mm² ... 0,5 mm²
Anschlussquerschnitt AWG Signalleitung flexibel: 26 ... 20
Anschlussquerschnitt AWG Spannungsversorgung flexibel: 26 ... 20
Abisolierlänge Signalleitung: 7 mm
Abisolierlänge der Ummantelung: 50 mm (Stammleitung)
Anzugdrehmoment-Deckelschraube: 0,35 Nm
Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,5 Nm
Anzugsdrehmoment-Überwurfmutter: 4 Nm
Material Vergussmasse: PUR
Material Kontaktträger Stammkabelseite: PA 6.6 V0
Lokale Diagnose: Versorgungsspannung je Modul LED grün;Statusanzeige I/O LED gelb
Überwachte Funktion: Versorgungsspannung je Modul
optische Darstellung: LED grün
Schlüsselweite Überwurfmutter: 16 mm
Aderisolationsmaterial: PVC / PE / PP / Gummi

Verpackungsart: Piece

Produkt-Art: Sensor-/Aktor-Box

Anzahl Signalplätze: 4

Belegung: doppelt

Typ: SACB-4/ 8-L-C QO

Stammleitung: Ja

Anzahl Verteiler: 4-fach

Statusanzeige: mit LED

Signalart: PNP

Anschluss: Steckbarer Schraubanschluss

Breite: 58 mm

Länge: 131 mm

: IP65

Strombelastbarkeit je Steckplatz: 4 A

Summenstrom (einfache Einspeisung): 10 A

Max. Temperatur: 80 °C

Min. Temperatur: -30 °C

Anschluss-Querschnitt max.: 0.75 mm²

Anschluss-Querschnitt min.: 0.14 mm²

Anschlussart (Verteilerboxen): QUICKON-Anschluss

Gehäuse-Material: PBT

Gesamtpolzahl: 5

Herst.-Teilenr.: 1156005

Inhalt: 1 St.

Polzahl: 5

Höhe: 45 mm

Strombelastbarkeit (gesamt): 10 A

Strombelastbarkeit je I/O Signal: 2 A

Betriebsspannung: 24 V

UKCA: Ja

Varianten

Anzahl Signalplätze

Anzahl Verteiler

Verpackungsart

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 Sensor-/Aktor-Box 1 St. Piece

Bestell-Nr.:3566244

Lieferung Mi., 21. Okt.

97 StückMultiTech Trading GmbH AT

4-fach

Piece

Stück

Min.: 1

Vielfache: 1

€ 36,26^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 Sensor-/Aktor-Box 1 St.

Bestell-Nr.:3566160

Lieferung Do., 29. Okt.

74 StückMultiTech Trading GmbH AT

8-fach

Stück

Min.: 1

Vielfache: 1

€ 52,88^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Sensor-/Aktor-Box M8-Verteiler mit Kunststoffgewinde 1 St.

Bestell-Nr.:3566165

Lieferung Mi., 21. Okt.

62 StückMultiTech Trading GmbH AT

8-fach

Stück

Min.: 1

Vielfache: 1

€ 65,07^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 Sensor-/Aktor-Box Multipolverteiler 1 St.

Bestell-Nr.:3566168

Lieferung Mi., 21. Okt.

43 StückMultiTech Trading GmbH AT

8-fach

Stück

Min.: 1

Vielfache: 1

€ 98,85^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St.

Bestell-Nr.:3566183

Lieferung Mi., 21. Okt.

33 StückMultiTech Trading GmbH AT

8-fach

Stück

Min.: 1

Vielfache: 1

€ 125,83^*

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St. Piece

Bestell-Nr.:3566143

Lieferung Mi., 9. Dez.

31 StückMultiTech Trading GmbH AT

8-fach

Piece

Stück

Min.: 1

Vielfache: 1

€ 144,24^*

Phoenix Contact SACB- 8/4-L-30,0PUR-M8 HD 1718109 Sensor-/Aktor-Box M8-Verteiler mit Kunststoffgewinde 20 St. Piece

Bestell-Nr.:3573591

Lieferung Mo., 14. Dez. 2026

2 Set(s)MultiTech Trading GmbH AT

8-fach

Piece

Stück

Min.: 1

Vielfache: 1

€ 3.900,86^*

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St. Piece

Bestell-Nr.:3565886

Sofort-Lieferung Mi., 14. Okt.

5 StückConrad Electronic

8-fach

Piece

Stück

Min.: 1

Vielfache: 1

€ 149,99^*

Phoenix Contact SACB- 8/4-L-C-M8 HD/15,0 PUR 1279217 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St. Piece

Bestell-Nr.:3584803

Lieferung Mi., 21. Okt.

33 StückMultiTech Trading GmbH AT

8-fach

Piece

Stück

Min.: 1

Vielfache: 1

€ 139,00^*

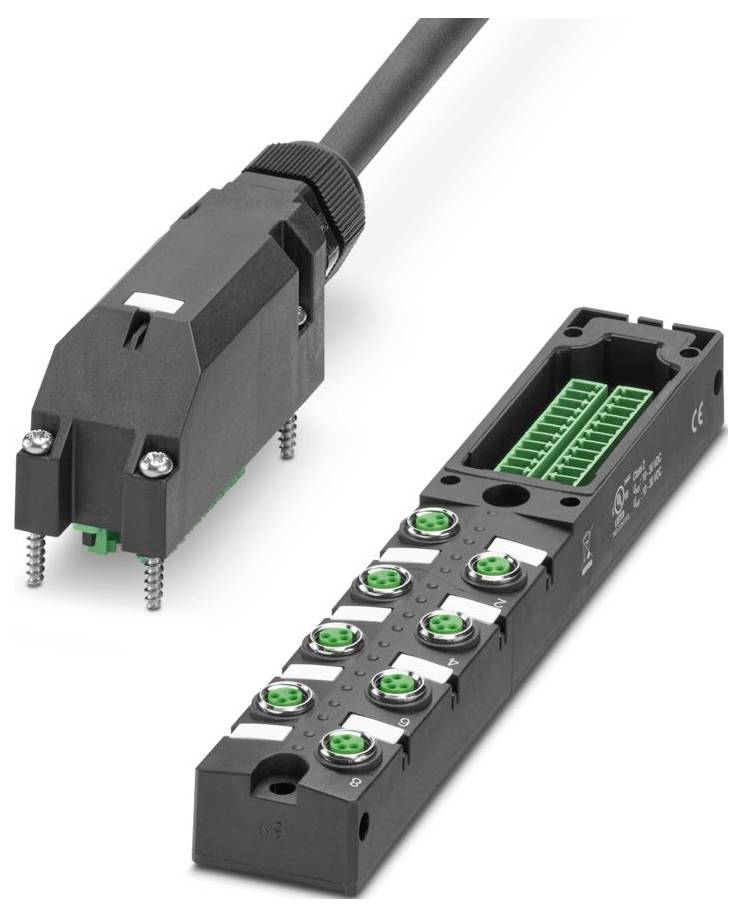

Phoenix Contact SACB- 8/4-L-C-M8 HD/20,0 PUR 1279213 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St. Piece

Bestell-Nr.:3584783

Lieferung Mi., 21. Okt.

27 StückMultiTech Trading GmbH AT

8-fach

Piece

Stück

Min.: 1

Vielfache: 1

€ 164,92^*

Dokumente & Downloads

Datenblatt

Datenblatt 3565122 Phoenix Contact SACB-4/ 8-L-C QO 1156005 Sensor-/Aktor-Box QUICKON-Verteiler 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3565122 Phoenix Contact SACB-4/ 8-L-C QO 1156005 Sensor-/Aktor-Box QUICKON-Verteiler 1 St. Piece

Beschreibung

Verteilerbox, Anschlussart: QUICKON, 0,14 mm² ... 0,75 mm², Anzahl der Steckplätze: 4, Polzahl: 5, Steckplatzbelegung: doppelt, Statusanzeige: ja, PNP; Stammleitungsanschluss: Steckbarer Schraubanschluss 180°, Schirmung: nein, Beim Anschluss von 5 Leitern max. 0,5 mm² anschließbar
