Name: Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
Brand: Radxa
SKU: 2627023
Availability: BackOrder

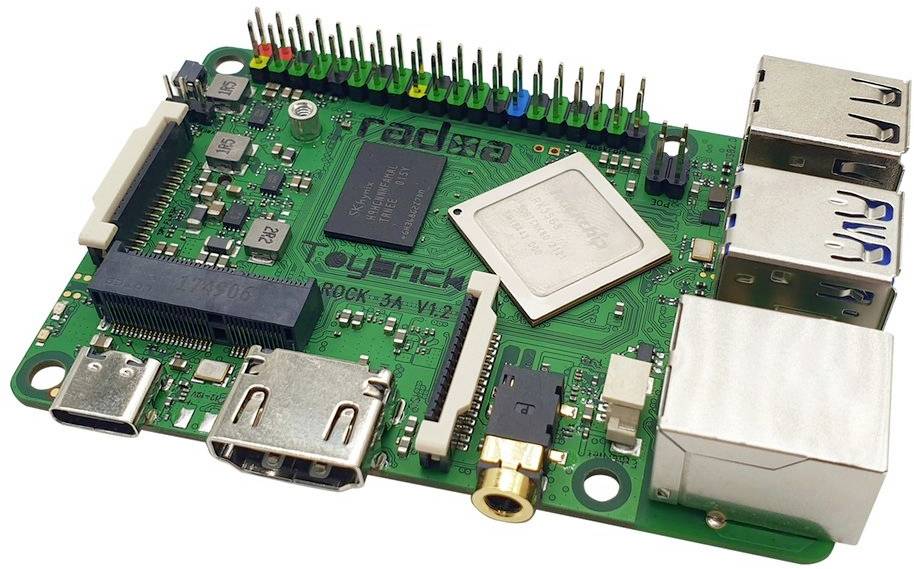

Ein grünes Einplatinencomputer-Board mit USB-Anschlüssen, HDMI-Anschluss und GPIO-Pins. Die Aufschrift 'radxa' ist sichtbar.

Mikrocomputerplatine mit USB-Anschlüssen, HDMI, Prozessor und optionalem WLAN-Modul.

Ein grünes Einplatinencomputer-Board mit mehreren USB-Anschlüssen und einem HDMI-Anschluss, geeignet für Technikprojekte.

Grüne Leiterplatte mit verschiedenen elektronischen Bauteilen, inklusive USB-Anschlüssen und HDMI-Ports. Markierungen für 'CE' und 'FC'.

Abbildung eines Einplatinencomputers mit Beschriftungen: Hauptkomponenten sind Power Button, HDMI, USB-Anschlüsse, und SoC.

1/5

Bald verfügbar

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 83,33 / Stück)

€ 83,33

zzgl. MwSt.

Kostenfreier Versand

nur € 7,50

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Radxa ROCK3 A (2 GB)

Basiert auf den Rockchip RK3568
4x Cortex A55 Rechenkerne mit Taktfrequenz 2 GHz
Arbeitsspeicherkapazität: 2 GB
Mali G52-Grafikprozessor

Technische Daten

SoC: RK3568
CPU: Quad-Core Cortex-A55, Frequenz 2 GHz
GPU: Mali G52
NPU: 0,8TOPS NPU
Arbeitsspeicher: 2 GB LPDDR4 3200MT/s, bis zu 1560 MHz
Festplatte: eMMC, μSD-Karte (μSD-Steckplatz unterstützt bis zu 128 GB μSD-Karte), M.2 SSD (M.2-Anschluss unterstützt bis zu 8 TB M2 NVME SSD)
Anzeige: HDMI 2.0 bis zu 4k*2k@60 Hz, MIPI DSI 2 Lanes über FPC-Anschluss, zwei beliebige HDMI- und MIPI DSI-Anschlüsse können gleichzeitig verwendet werden, unterstützt den Spiegel- oder Erweiterungsmodus.
Audio: 3,5 mm Klinke mit Mikrofon, HD-Codec, der bis zu 24-bit/96KHz Audio unterstützt.
Kamera: MIPI CSI 2 Lanes über FPC-Anschluss, unterstützt Kamera mit bis zu 800 MP.
Drahtlos: Nicht vorhanden. Optionales ROCK Pi Drahtlosmodul
USB: 1x USB 3.0 OTG, Hardware-Schalter für Host/Gerät-Umschaltung, Vorderseite, 1x USB 3.0 HOST, 2x USB 2.0 HOST
Ethernet: GbE LAN mit Power over Ethernet (PoE) Unterstützung, zusätzlicher HAT ist für die Stromversorgung über PoE erforderlich
Andere Anschlüsse: 40-polige Erweiterungsleiste mit 5x UART, 1x SPI-Bus, 2x I2C-Bus, 6x PWM, 1x ADC, 1x CAN, 6x GPIO, 2x 5V DC Stromeingang, 1x 3,3 V DC Stromeingang
Sonstiges: RTC, RTC-Batterieanschluss für Zeitbackup (optional)
Stromversorgung: USB PD, unterstützt USB Typ-C PD 2.0, 9 V/2 A, 12 V/2 A, 15 V/2 A, 20 V/2 A., Qualcomm® Quick ChargeTM: Unterstützt QC 3.0/2.0 Adapter, 9 V/2 A, 12 V/1,5 A

Produkt-Art: Single-Board-Computer

Modell: Rock 3 A

System-on-a-Chip: Rockchip RK3568

Prozessor: Quad-Core Cortex-A55

Prozessor-Kerne (Anzahl): 4 x

Grafikprozessor: Mali G52

: 2 GB

Taktfrequenz: 2.0 GHz

Speicher-Typ: eMMC

Betriebssystem (Version): ohne Betriebssystem

Speicherkapazität: 2 GB

Anschlüsse intern: CSI (Camera)
DSI (Display)
GPIO (40pol.)

Anschlüsse extern: USB 2.0
USB 3.0
HDMI™
3,5 mm Klinke

WLAN: erweiterbar

Stromversorgung: über USB

Ausgangsspannung: 9 V/DC

Ausgangsstrom: 2 A

Länge: 85 mm

Breite: 56 mm

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627023 Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz

Beschreibung

ROCK 3A ist eine verbesserte Version von ROCK Pi 4 mit einigen Leistungsverbesserungen sowie zusätzlichen neuen Schnittstellen.

Der Rock 3A setzt auf den RK3568 Chip. Dieser ermöglicht mehr Möglichkeiten in Bezug auf die Ein- und Ausgabe. Neben einem M.2 Key M-Port für die Anbindung einer NVMe-SSD mit zwei PCIe 3.0-Lanes steht ein über eine einzelne PCIe 2.0-Lane angebundene M.2 Key E-Port bereit. Dieser kann auch via UART angesprochen werden, unterstützt aber auch WiFi 6-Karten für eine besonders schnelle, drahtlose Anbindung an ein Netzwerk.

Der verbaute RK3568 bringt vier Cortex A55-Rechenkerne mit, wobei die Taktfrequenz bei bis zu zwei Gigahertz liegt. Dazu kommt eine Mali G52-Grafiklösung. Zur Speicherung des Betriebssystems, Anwendungen und Daten kann neben der NVMe-SSD auch ein eMMC-Modul oder klassisch eine microSD-Karte eingesetzt werden. Für die Netzwerkanbindung steht ein Gigabit-Ethernet-Port mit PoE-Support bereit.

Bildsignale können über den HDMI 2.0-Port übertragen werden, dazu kommt ein MIPI DSI-Verbinder. Ein 3,5-Millimeter-Klinkenstecker erlaubt den einfachen Anschluss von Headsets oder Lautsprechern. Externe Zubehörteile und auch externe Speicher können über jeweils zwei USB 2.0- und USB 3.0-Ports angebunden werden. Eine batteriebetriebene Echtzeituhr ist auf der 85 x 54 Millimeter großen Entwicklerplatine vorhanden. Die 40 GPIO-Pins umfassende Stiftleiste ist farbkodiert und ist zum größten Teil zum Raspberry Pi und dem Rock Pi 4 kompatibel.

Auf Software-Seite wird auch Debian 10 unterstützt.

Spezifikation
- SoC – RK3568
- CPU – Quad A55 bis 2GHz
- GPU – Mali G52 GPU, 0.8T NPU
- Betriebssystem: Android 11.0, Debian 10 / Ubuntu / Slackware
- Steckbares eMMC-Modul, 2/4/8GB LPDDR4 3200MT/s, Dram-Controller-Frequenz bis zu 1560MHz
- QC/PD-Leistungsunterstützung mit einem QC/PD-Protokoll-IC der neuen Generation
- Zwei USB2.0 zwei USB3.0 (1x OTG+1x HOST), die beiden USB3.0 können im SATA-Modus mit einem SATA-Breakout-Kabel konfiguriert werden
- GbE mit PoE-Unterstützung
- M.2 M-Key für NVMe mit PCIe 3.0 x2-Lanes
- M.2 E-Key für Konnektivität mit PCIe 2.0 x1/SDIO/UART, unterstützt Wi-Fi 6-Karten
- 1x MIPI DSI, 1x MIPI CSI, kompatibel mit ROCK Pi 4
- 40P GPIO-Header, größtenteils kompatibel mit ROCK Pi 4

Ausführung

RK3568 basierend, Quad A55 mit bis zu 2GHz, Mali G52 GPU, 0.8T NPU
Steckbares eMMC-Modul
2/4/8GB LPDDR4 3200MT/s
Dram-Controller-Frequenz bis zu 1560MHz
QC/PD-Stromunterstützung, mit einem QC/PD-Protokoll-IC der neuen Generation
2x USB2 ähnlich wie beim ROCK Pi 4
2x USB3 (1x OTG+1x HOST)
Die beiden USB3 können im SATA-Modus mit einem SATA Breakout-Kabel konfiguriert werden
GbE mit PoE-Unterstützung
M.2 M Schlüssel für NVMe mit PCIe 3.0 x2 Lanes
M.2 E-Key für Konnektivität mit PCIe 2.0 x1/SDIO/UART, unterstützt WiFi 6 Karten
1x MIPI DSI, 1x MIPI CSI, kompatibel mit ROCK Pi 4
40Pin GPIO größtenteils kompatibel mit ROCK Pi 4

Hinweise

Die für den ROCK3 A benötigte Software können Sie unter Radxa Wiki herunterladen
