Name: Siemens 3RA2325-8XB30-1AL2 Wendeschützkombination 3 Schließer 690 V/AC 17 A 1 St.
Brand: Siemens
SKU: 1703084
Availability: InStock

Ein Siemen-Schütz (Sirius-Serie), industrielles elektrisches Gerät zum Schalten von Stromkreisen, dunkles Gehäuse, blauer Front.

Ein geöffneter Stromschaltschrank mit verschiedenen elektrischen Komponenten und Verdrahtungen zur Steuerung und Verteilung von Elektrizität.

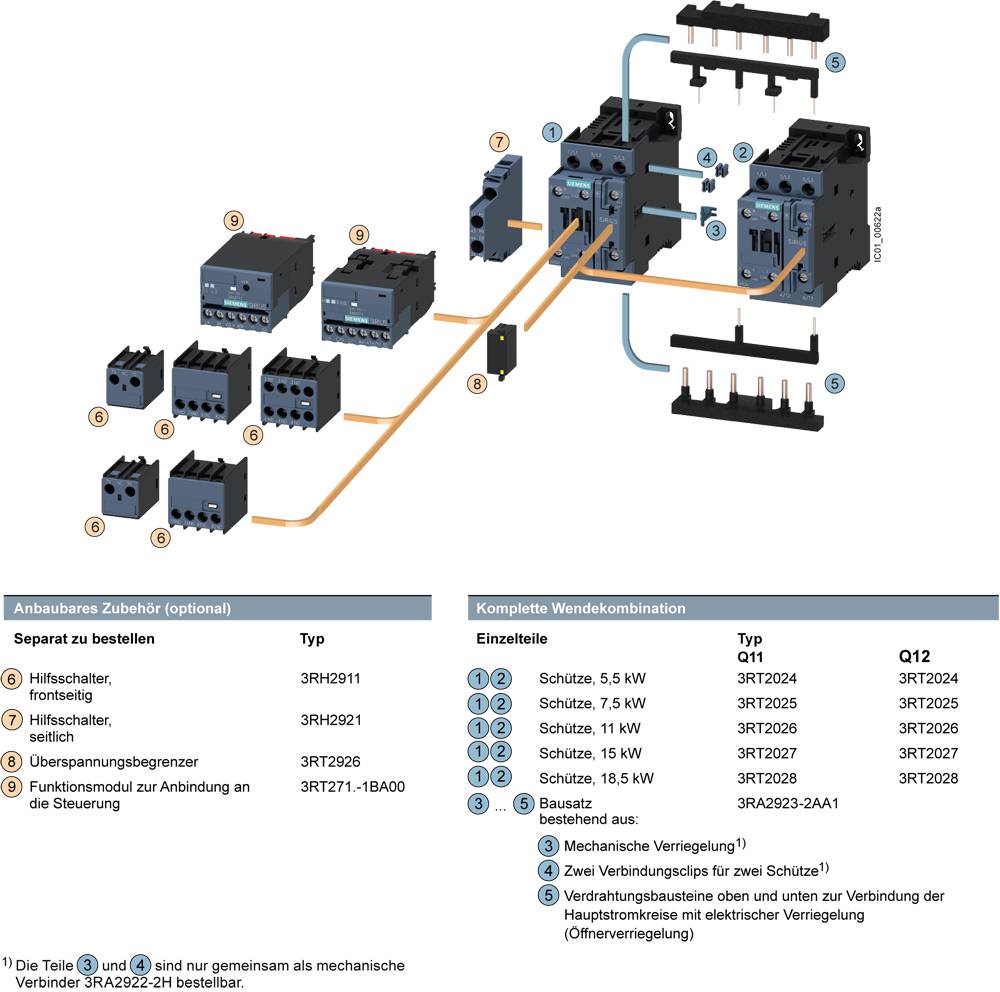

'Diagramm zeigt elektrische Komponenten und Zubehör: Schütze, Kontakte und Verbindungen. Der Fokus liegt auf Typen und Bestellnummern.'

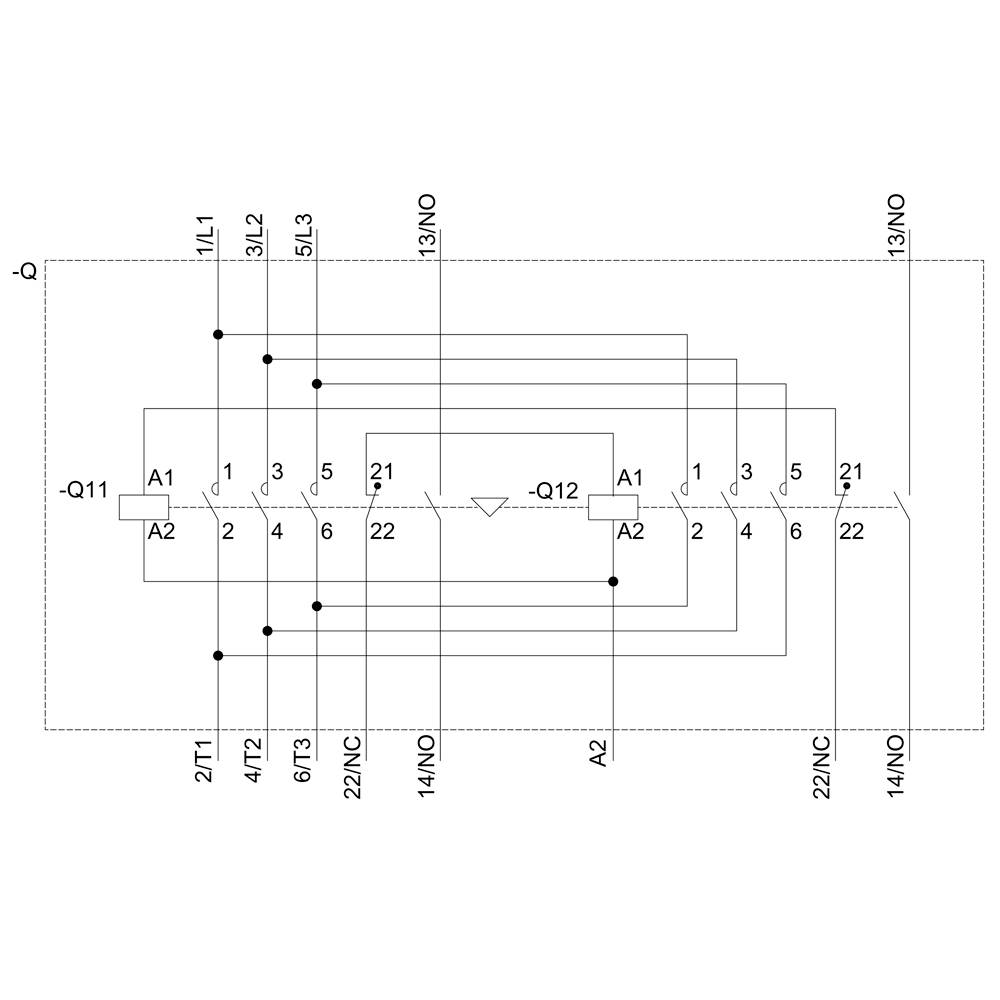

'Schaltplan zeigt Verdrahtungsdiagramm eines elektrischen Relais mit mehreren Anschlüssen, Schaltwege, Nummerierung und Anschlussklemmen.'

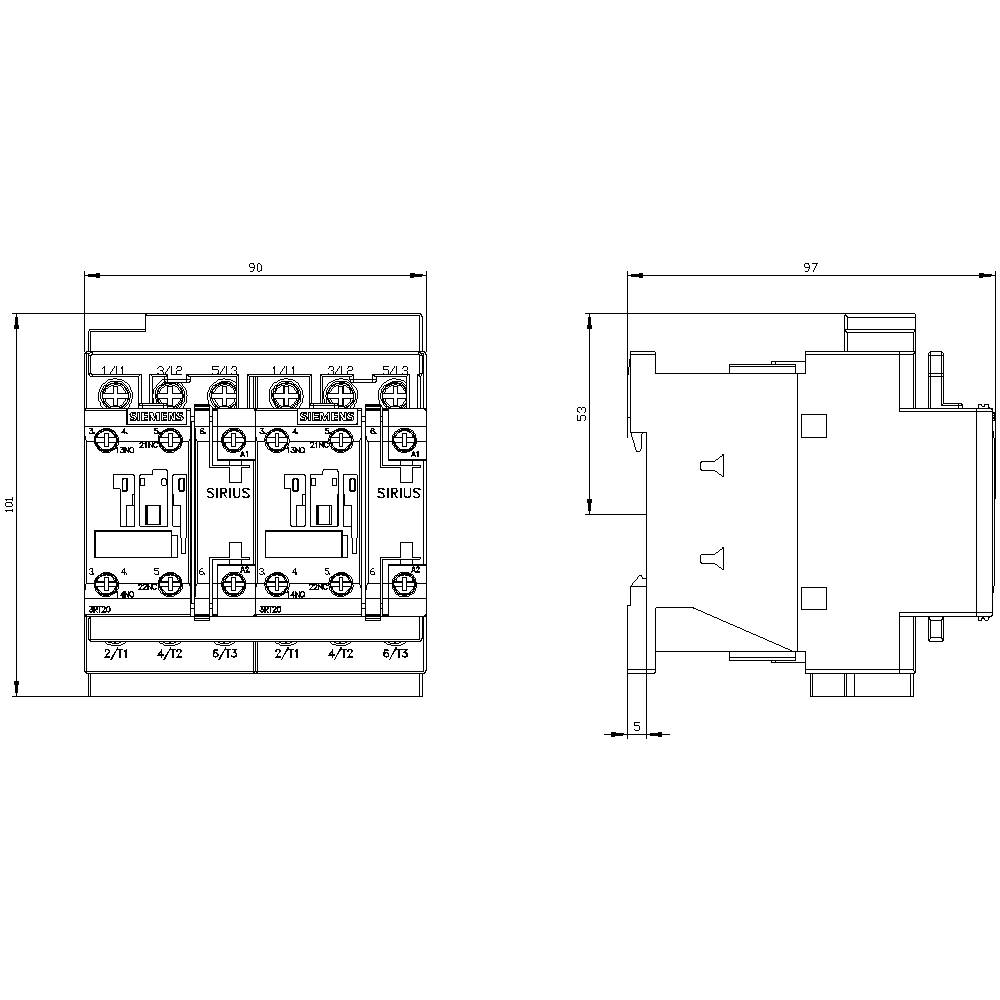

'Konstruktionszeichnung eines elektrischen Schaltgeräts mit Abmessungen. Zeigt Front- und Seitenansicht eines Schaltblocks des SIRIUS-Systems.'

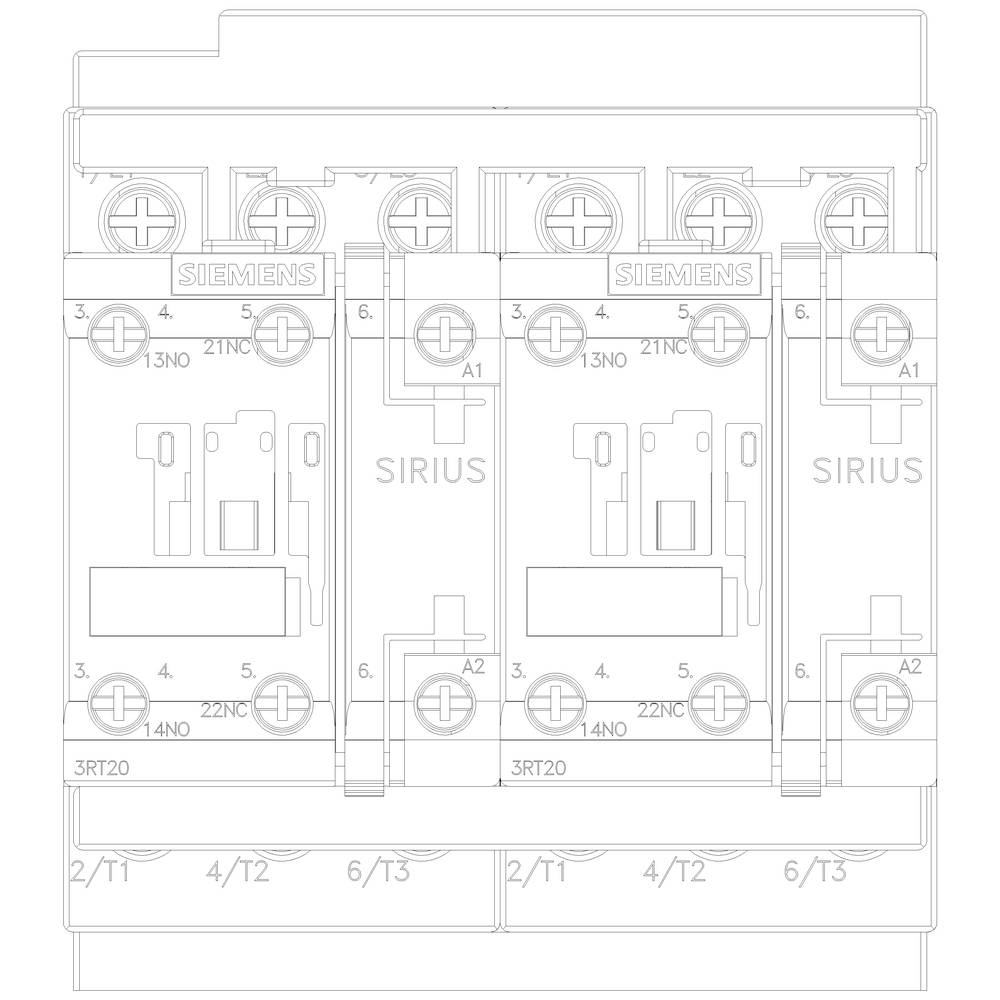

Technische Zeichnung von drei nebeneinander angeordneten elektrischen Schützen mit Schraubklemmen und SIRIUS-Beschriftung.

1/6

Abbildung ähnlich

Produkt-Art

Wendeschützkombination

Polzahl

3polig

Nennspannung

690 V/AC

Laststrom

17 A

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

36 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 111,65

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Kostenfreier Versand

€ 199,99

€ 187,49

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Wendekombination AC-3, 7,5kW/400V AC230V, 50/60Hz, 3pol. S0

Kombination,Schraubkombination,Schraubschützkombination,Schütz,Schützbaustein,Schützkombination,Wendekombination

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 10 mm²

Produkt-Art: Wendeschützkombination

Typ: 3RA2325-8XB30-1AL2

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Laststrom: 17 A

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 90 mm

Höhe: 101 mm

Tiefe: 97 mm

Abm.: (B x H x T) 90 x 101 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: Wendeschütz

: 7.5 kW

: 3

: 0

: 17 A

: 230-230 V

: 230-230 V

: IP20

: Schraubanschluss

: AC

: sonstige

: 7.355

UKCA: Ja

Varianten

Leistung

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744500

Lieferung Fr., 16. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704758

Lieferung Fr., 16. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744501

Lieferung Fr., 16. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699327

Lieferung Fr., 16. Okt.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702108

Lieferung Mi., 14. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 108,33^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699328

Lieferung Mi., 14. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 129,16^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699329

Lieferung Fr., 16. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 124,99^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744502

Lieferung Fr., 16. Okt.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744503

Lieferung Fr., 16. Okt.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744504

Lieferung Fr., 16. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Dokumente & Downloads

Datenblatt

Datenblatt 1703084 Siemens 3RA2325-8XB30-1AL2 Wendeschützkombination 3 Schließer 690 V/AC 17 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1703084 Siemens 3RA2325-8XB30-1AL2 Wendeschützkombination 3 Schließer 690 V/AC 17 A 1 St.

Beschreibung

Wendekombination, AC-3e/AC-3, 17 A, 7,5 kW / 400 V, 3-polig, AC 230 V, 50/60 Hz, Schraubanschluss, elektrische und mechanische Verriegelung, Hilfskontakte: 2 x 1 S Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.
Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
