Name: Siemens 3RA2434-8XH32-1NB3 Stern-Dreieck-Kombination 3 Schließer 690 V/AC Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 1745863
Availability: BackOrder

Dreipoliger Schütz mit verschiedenen Anschlussmöglichkeiten, hauptsächlich für die Steuerung elektrischer Motoren in industriellen Anwendungen.

Eine Person schneidet ein Stück Holz auf einer Kreissäge zu. Holzspäne fliegen, während die Säge das Holz durchschneidet.

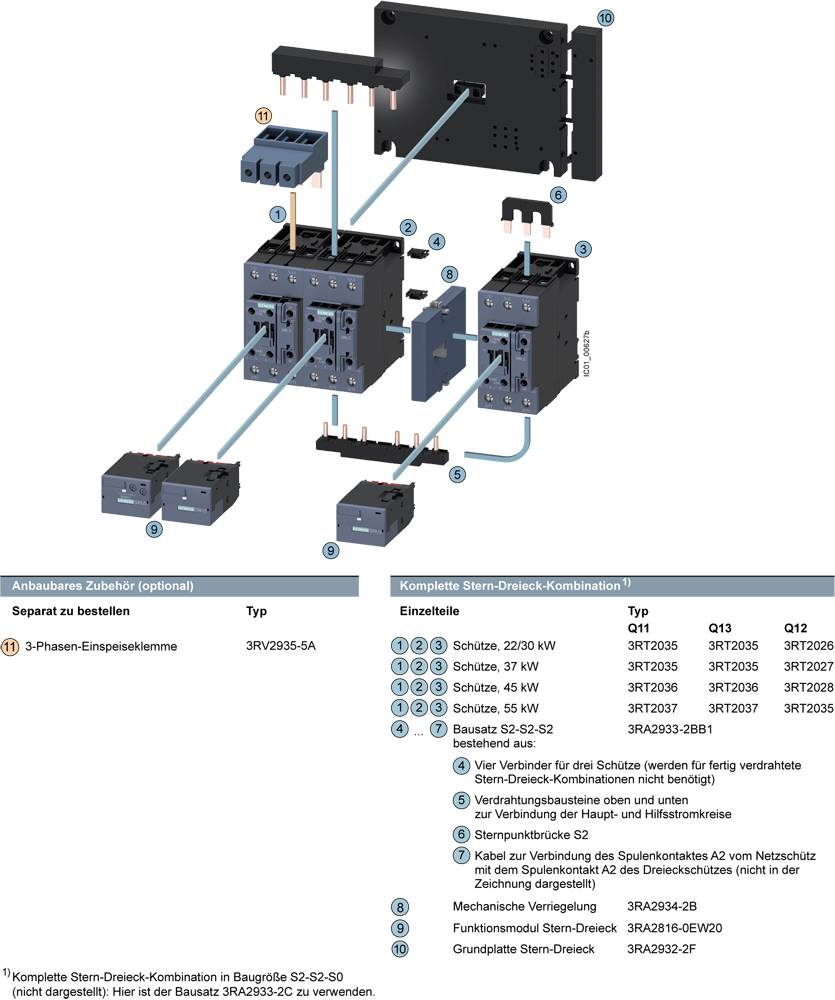

Diagramm zeigt elektrische Komponenten und deren Verbindungen. Hauptprodukte: Basisgerät und 3-Phasen-Einspeiseklemme. Verschiedene Schaltgeräte sind hervorgehoben.

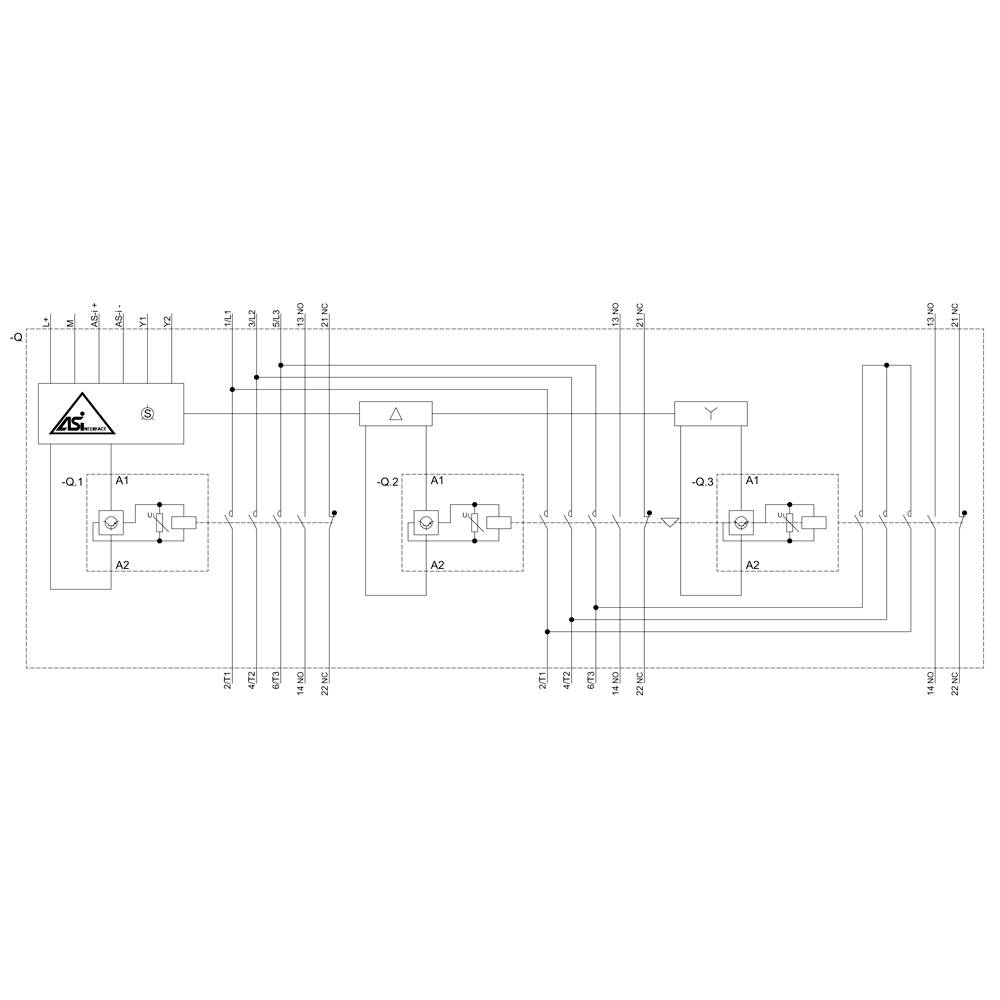

Schaltplan eines elektrischen Systems mit Schaltern, Relais und Leitungsverbindungen. Delta- und Sternkonfigurationen sind markiert.

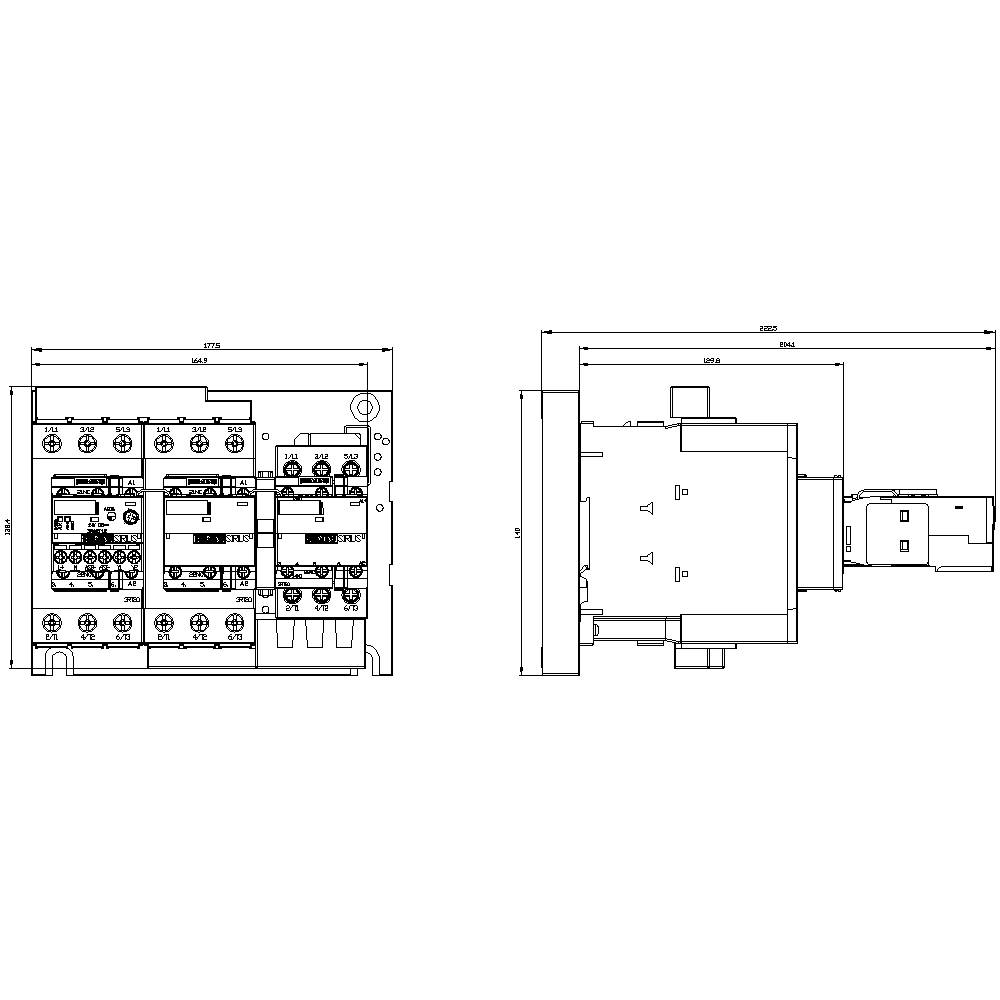

Technische Zeichnung eines elektrischen Schalters mit Abmessungen, Draufsicht links und Seitenansicht rechts. Enthält Anschlussdetails.

1/5

Abbildung ähnlich

Produkt-Art

Stern-Dreieck-Kombination

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Schrauben

Typ

3RA2434-8XH32-1NB3

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 1.207,50 / Stück)

€ 1.290,83

-6 %

€ 1.207,50

zzgl. MwSt.

Kostenfreier Versand

nur € 59,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Stern-Dreieck-Kombination AC 3: 22/30kW/400V AC/DC 20-33V, 3S+3Ö

Schütz,Schützbaustein,Schützkombination

Unser Service für Sie

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 35 mm²

Produkt-Art: Stern-Dreieck-Kombination

Typ: 3RA2434-8XH32-1NB3

Baugröße: S2

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Schaltspannung (max.): 690 V/AC

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 177.5 mm

Höhe: 142 mm

Tiefe: 223 mm

Abm.: (B x H x T) 177.5 x 142 x 223 mm

Inhalt: 1 St.

RoHS-konform: Ja

: Stern-Dreieck-Schütz

: 22 kW

: 3

: 0

: 65 A

: IP20

: Schraubanschluss

: AC/DC

: sonstige

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744500

Lieferung Fr., 16. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704758

Lieferung Fr., 16. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744501

Lieferung Fr., 16. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699327

Lieferung Fr., 16. Okt.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702108

Lieferung Mi., 14. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 108,33^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699328

Lieferung Mi., 14. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 129,16^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699329

Lieferung Fr., 16. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 124,99^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744502

Lieferung Fr., 16. Okt.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744503

Lieferung Fr., 16. Okt.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744504

Lieferung Fr., 16. Okt.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

€ 112,49^*

Dokumente & Downloads

Datenblatt

Datenblatt 1745863 Siemens 3RA2434-8XH32-1NB3 Stern-Dreieck-Kombination 3 Schließer 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745863 Siemens 3RA2434-8XH32-1NB3 Stern-Dreieck-Kombination 3 Schließer 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Stern-Dreieck-Kombination, AS-i AC-3, 22/30 kW/400 V,ACDC20-33V 3-polig, Baugröße S2 Schraubanschluss elektrische und mechanische Verriegelung 3 S + 3 Ö integriert Stern-Dreieck-Kombination SIRIUS 3RA24 zum schonenden Anlauf von Drehstromasynchronmotoren.
Die Stern-Dreieck-Kombination 3RA24 ist eine geprüfte und werkseitig vormontierte Kombination aus drei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Das zudem enthaltene Funktionsmodul mit integrierter Steuerlogik und Zeiteinstellung ersetzt die komplette Verdrahtung im Steuerstromkreis. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Stern-Dreick-Kombinationen 3RA24 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten. Zudem sind Varianten für die Anbindung an IO-Link oder AS-Interface erhältlich.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Stern-Dreieck-Kombinationen 3RA24 lösen die bewährte Baureihe 3RA14 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
