Name: Siemens 3RT2025-1BB40-0CC0 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 S
Brand: Siemens
SKU: 1702601
Availability: BackOrder

Ein schwarzer elektrischer Schütz der Marke Siemens, Modell Sirius, mit mehreren Anschlussklemmen für Steuerung und Stromführung.

Blick in einen offenen Schaltschrank mit technischen Komponenten, daneben ein Fenster mit Regentropfen und verschwommener Maschinenansicht.

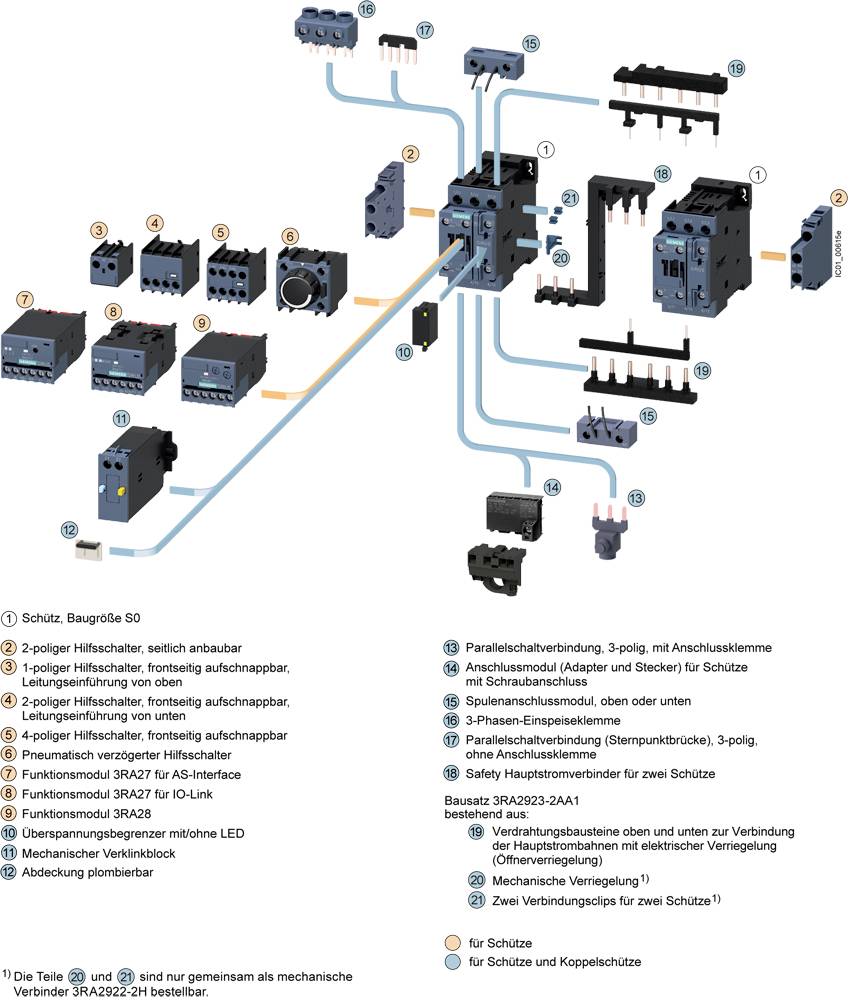

Explosionszeichnung eines Schaltschranks mit verschiedenen elektrischen Komponenten wie Schützen, Hilfsschaltern und Montageleisten. Nummerierte Teile zeigen Verbindungen und Funktionen.

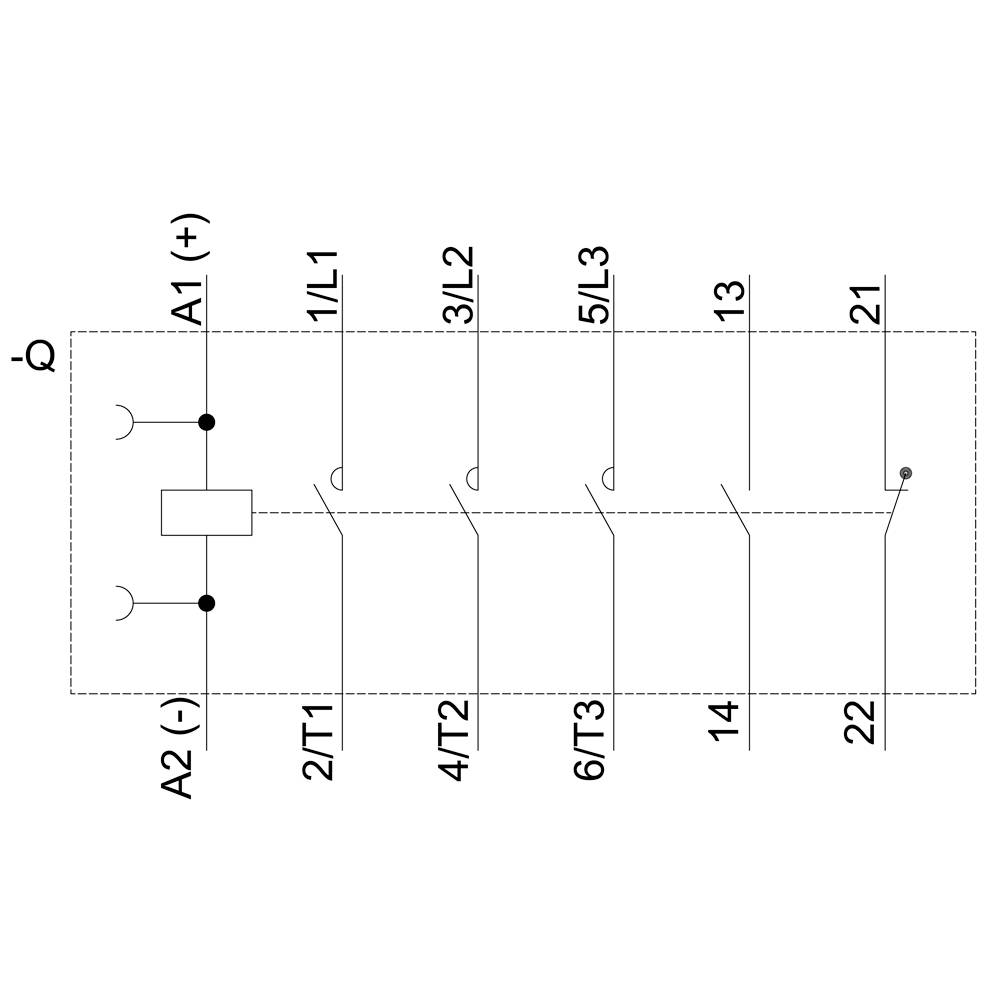

Schaltplan eines elektrischen Schützschaltkreises mit Spule, Kontakten und Anschlüssen. Zeigt die Verbindungspunkte und Funktionsweise.

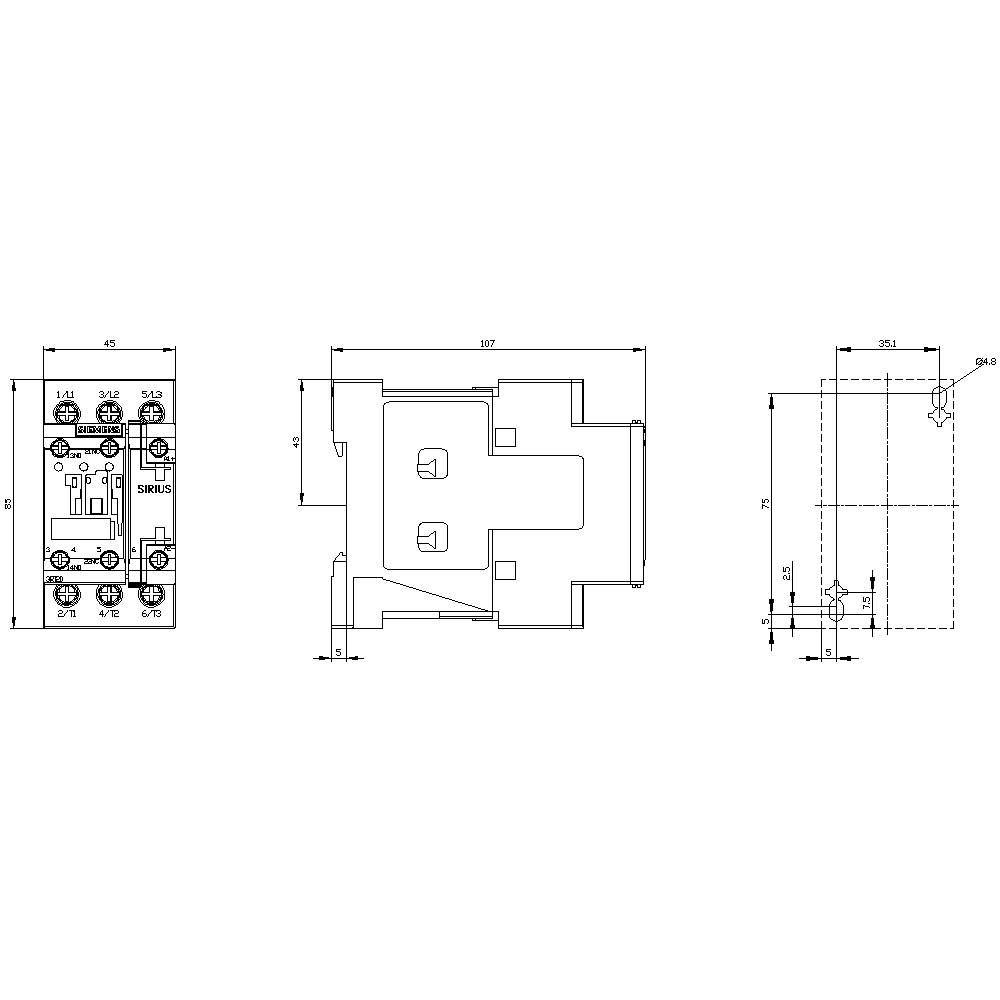

Technische Zeichnung eines elektronischen Teils mit Maßen und Beschriftungen. Zeigt Vorder-, Seiten- und Draufsicht mit genauen Abmessungen.

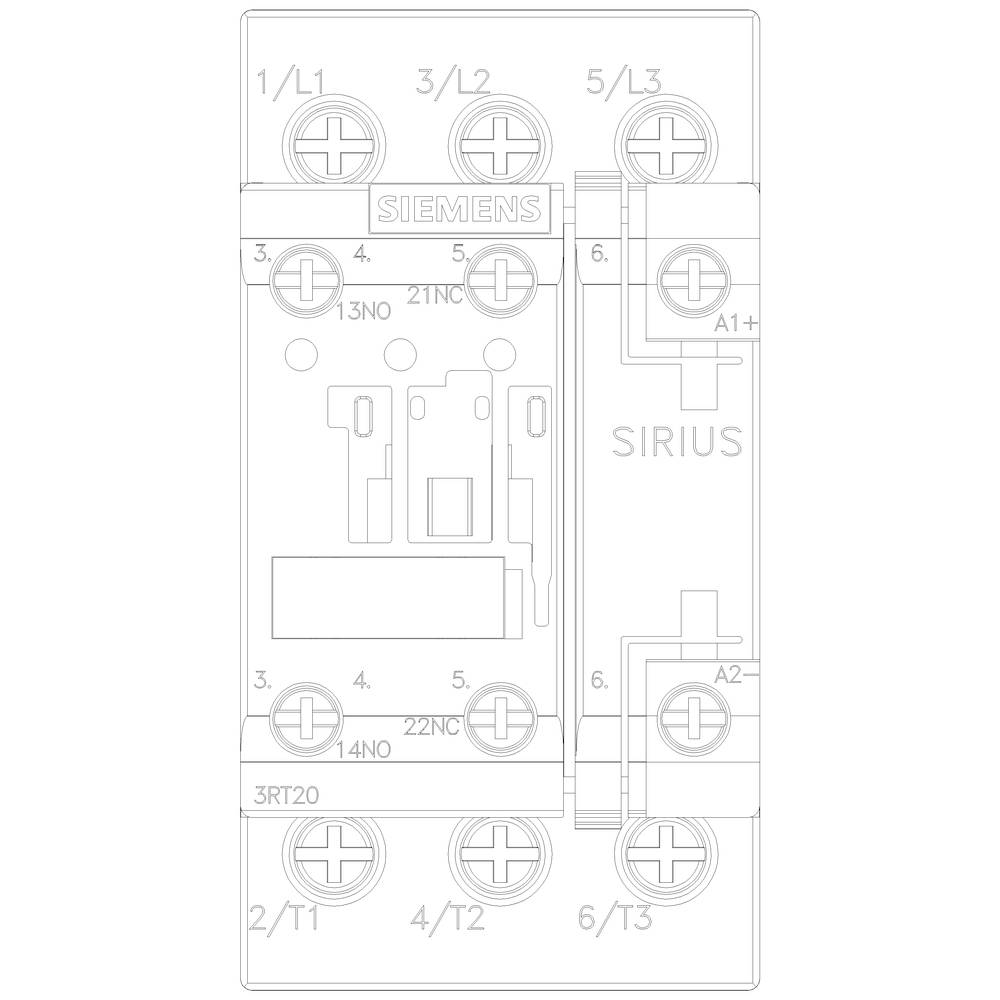

'Skizze eines Siemens Schützes. Zeigt Anschlüsse und elektrische Schaltbedingungen. Beschriftungen: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Schrauben

Typ

3RT2025-1BB40-0CC0

Datenblatt (PDF)

Lieferung Mi., 18. Nov.

56 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 71,78

steuerfreie IGL

€ 7,92

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 2. Nov.

Kostenfreier Versand

€ 133,33

€ 124,99

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Schütz,AC-3e,17A/7,5kW/400V,3-polig,DC24V,Funktionsmodul optional,1S+1Ö,Schraubanschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 10 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2025-1BB40-0CC0

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 17 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 85 mm

Tiefe: 107 mm

Abm.: (B x H x T) 45 x 85 x 107 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 7.5 kW

: 3

: 1

: 1

: 17 A

: 40 A

: 24-24 V

: Schraubanschluss

: DC

: 15.5 A

: 7.355

UKCA: Ja

Varianten

Leistung

Siemens 3RT2023-1AB00 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699182

Lieferung Fr., 16. Okt.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

€ 46,66^*

Siemens 3RT2023-1AB04 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746132

Lieferung Fr., 16. Okt.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

€ 63,33^*

Siemens 3RT2023-1AC20 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704587

Lieferung Mi., 14. Okt.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

€ 59,99^*

Siemens 3RT2023-1AD00 Leistungsschütz 3 Schließer 4 kW 690 V/AC 1 St.

Bestell-Nr.:1746133

Lieferung Fr., 16. Okt.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

€ 40,83^*

Siemens 3RT2023-1AF00 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746134

Lieferung Fr., 16. Okt.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

€ 46,66^*

Siemens 3RT2023-1AF04 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746135

Lieferung Fr., 16. Okt.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

€ 63,33^*

Siemens 3RT2023-1AG20 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746136

Lieferung Fr., 16. Okt.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

€ 46,66^*

Siemens 3RT2023-1AG24 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746211

Lieferung Fr., 16. Okt.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

€ 63,33^*

Siemens 3RT2023-1AH00 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1749855

Lieferung Fr., 16. Okt.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

€ 46,66^*

Siemens 3RT2023-1AK60 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746212

Lieferung Mi., 14. Okt.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

€ 46,66^*

Dokumente & Downloads

Datenblatt

Datenblatt 1702601 Siemens 3RT2025-1BB40-0CC0 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702601 Siemens 3RT2025-1BB40-0CC0 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 S

Beschreibung

Leistungsschütz, AC-3e/AC-3, 17 A, 7,5 kW / 400 V, 3-polig, DC 24 V, Hilfskontakte: 1 S + 1 Ö, Schraubanschluss, Baugröße: S0, kommunikationsfähig Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
