Name: Siemens 3RT2036-3AR60 Leistungsschütz 3 Schließer 22 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Pi
Brand: Siemens
SKU: 1745546
Availability: BackOrder

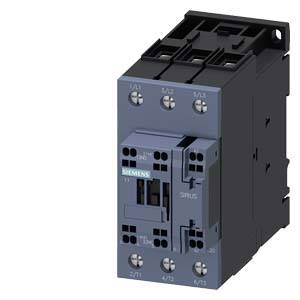

Ein elektrischer Schütz von Siemens, Modell Sirius, mit mehreren Anschlussklemmen für industrielle Steuerungsanwendungen.

Steuerungsschrank mit offenen Schaltkreisen links, Produktionsanlage hinter regennassem Fenster rechts. Industrielle Umgebung.

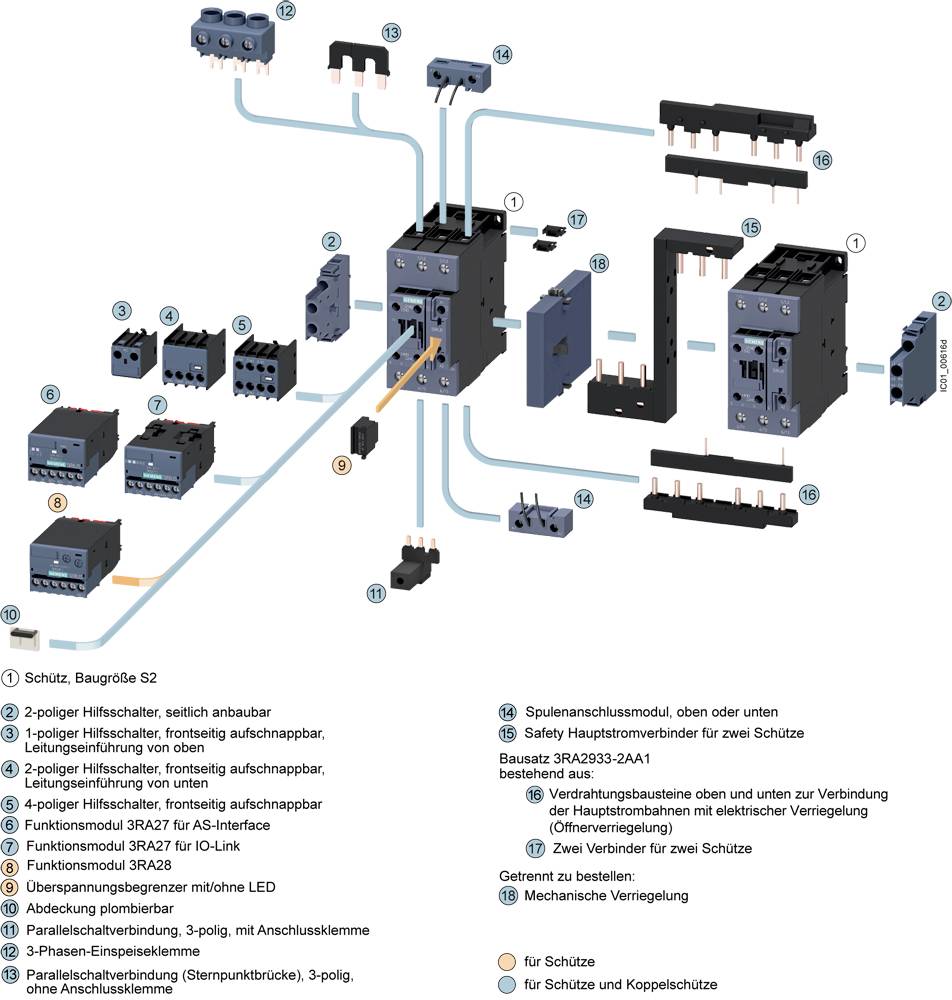

Diagramm eines Schützes, Baugröße S2, mit beschrifteten Komponenten: Hilfsschalter, Funktionseinheit, Spulensystem, verschiedene Steckmodule.

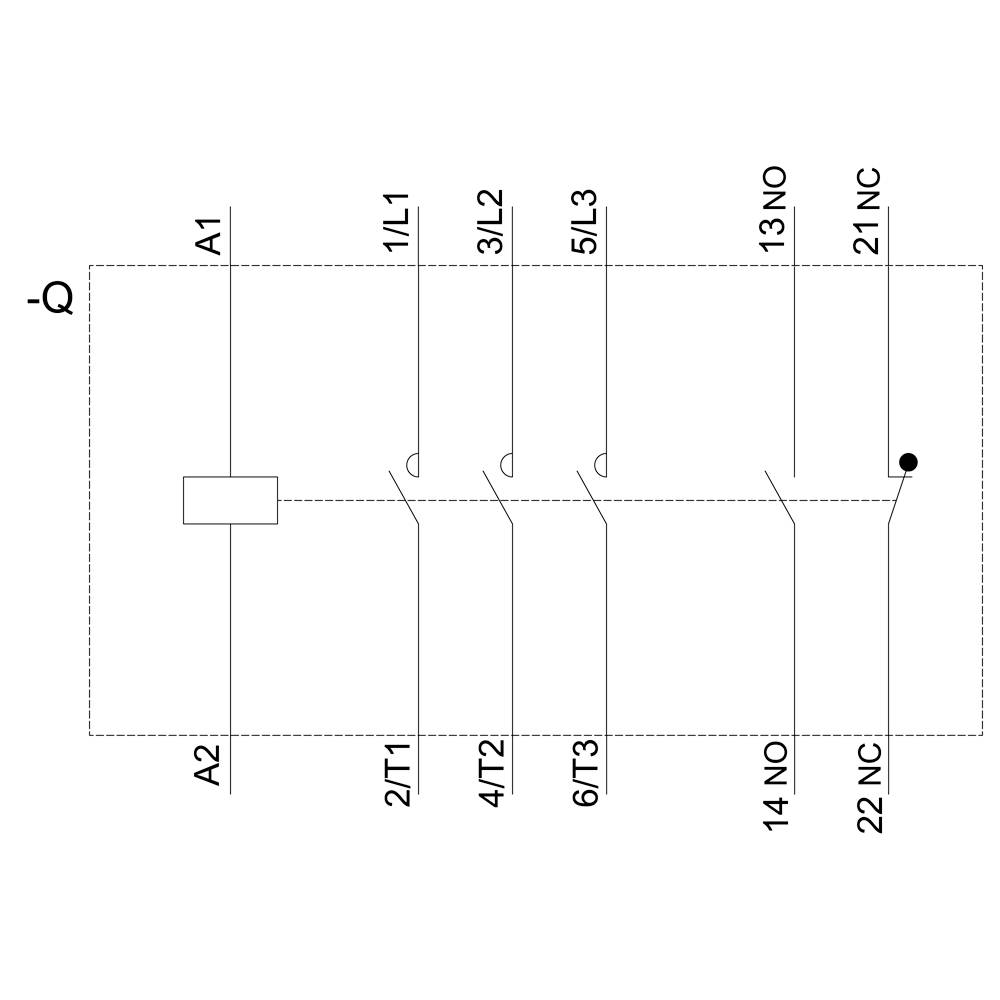

Schaltplan zeigt fünf Schalter, nummeriert von links nach rechts: 1/L1, 3/L2, 5/L3, 13/NO, 21/NC. Schaltkreis startet bei A1, endet bei A2.

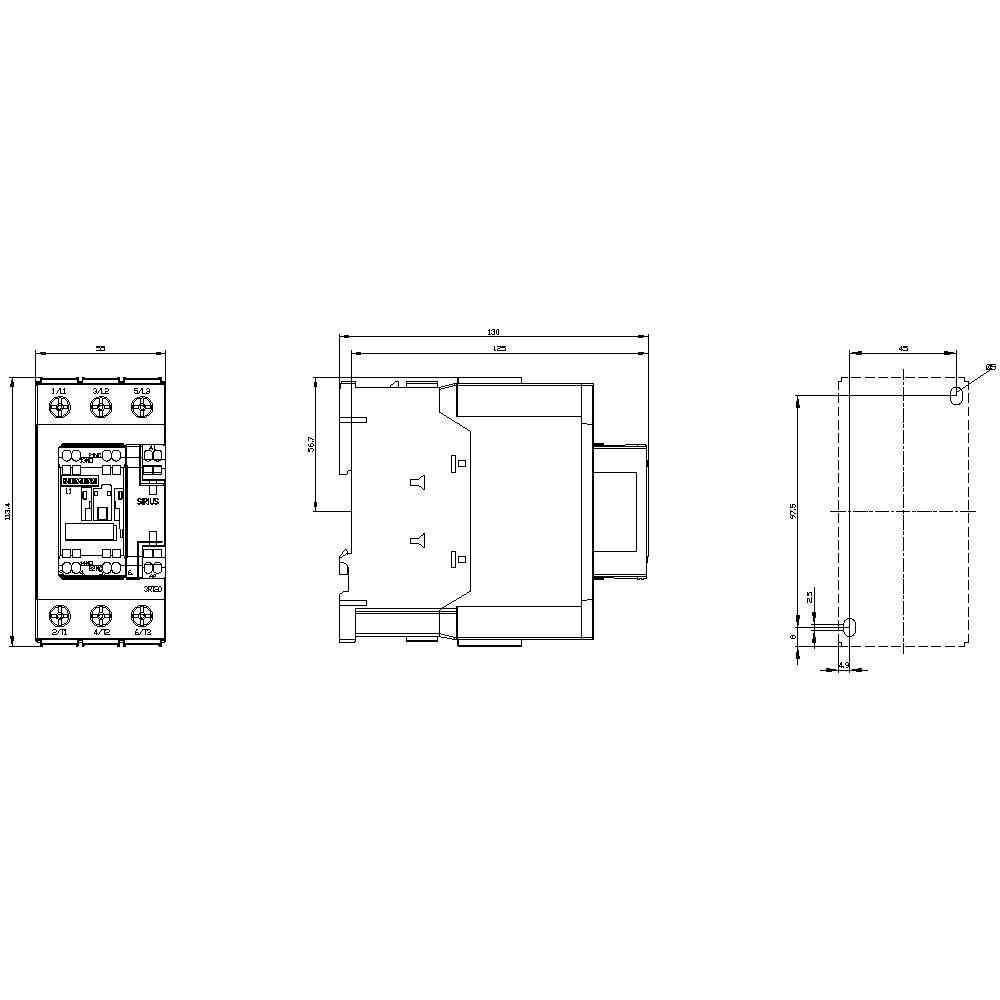

Ein technisches Diagramm eines elektrischen Bauteils mit drei Ansichten: Vorder-, Seiten- und Draufsicht, detaillierte Maße sind angegeben.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

22 kW

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

39 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 110,72

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 208,33

€ 170,83

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Schütz,AC-3e,50A/22kW/400V,3-polig,AC400V/50Hz,400-440V/60Hz,1S+1Ö,Schraubanschluss/Federzuganschluss

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 50 mm²
Leiterquerschnitt feindrähtig: 35 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: 3RT2036-3AR60

Baugröße: S2

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 51 A

: 22 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 114 mm

Tiefe: 130 mm

Abm.: (B x H x T) 55 x 114 x 130 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: Schraubanschluss

: AC

: 41 A

: 29.41995

UKCA: Ja

Varianten

Leistung

Verpackungsart

Siemens 3RT2035-1AB00 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746877

Lieferung Do., 29. Okt.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

€ 149,99^*

Siemens 3RT2035-1AB00-1AA0 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1704997

Lieferung Mi., 21. Okt.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

€ 149,99^*

Siemens 3RT2035-1AB04 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746878

Lieferung Mi., 21. Okt.

Conrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

€ 162,49^*

Siemens 3RT2035-1AC10 Leistungsschütz 3 Schließer 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704998

Lieferung Mi., 21. Okt.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

€ 137,49^*

Siemens 3RT2035-1AC20 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746879

Lieferung Do., 29. Okt.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

€ 149,99^*

Siemens 3RT2035-1AC24 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746880

Lieferung Mi., 21. Okt.

Conrad Electronic

18.5 kW

Stück

Min.: 1

Vielfache: 1

€ 141,66^*

Siemens 3RT2035-1AD00 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1749096

Lieferung Mi., 21. Okt.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

€ 137,49^*

Siemens 3RT2035-1AD04 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746881

Lieferung Mi., 21. Okt.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

€ 149,99^*

Siemens 3RT2035-1AF00 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746882

Lieferung Do., 29. Okt.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

€ 149,99^*

Siemens 3RT2035-1AF04 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746883

Lieferung Mi., 21. Okt.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

€ 162,49^*

Dokumente & Downloads

Datenblatt

Datenblatt 1745546 Siemens 3RT2036-3AR60 Leistungsschütz 3 Schließer 22 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Pi

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745546 Siemens 3RT2036-3AR60 Leistungsschütz 3 Schließer 22 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Pi

Beschreibung

Leistungsschütz, AC-3e/AC-3, 51 A, 22 kW / 400 V, 3-polig, AC 400 V, 50 Hz / 400-440 V, 60 Hz, Hilfskontakte: 1 S + 1 Ö, Hauptstromkreis: Schraubanschluss, Steuer- und Hilfstromkreis: Federzuganschluss, Baugröße: S2, Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
