Siemens 3TG1010-1AG2 Motorschütz 4 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St. kaufen | Conrad AT

Ein schwarzes elektronisches Relais mit mehreren Anschlüssen, markiert mit 'SIEMENS' und 'A1+'.

Ein schwarzes elektronisches Relais mit mehreren Anschlüssen, markiert mit 'SIEMENS' und 'A1+'.

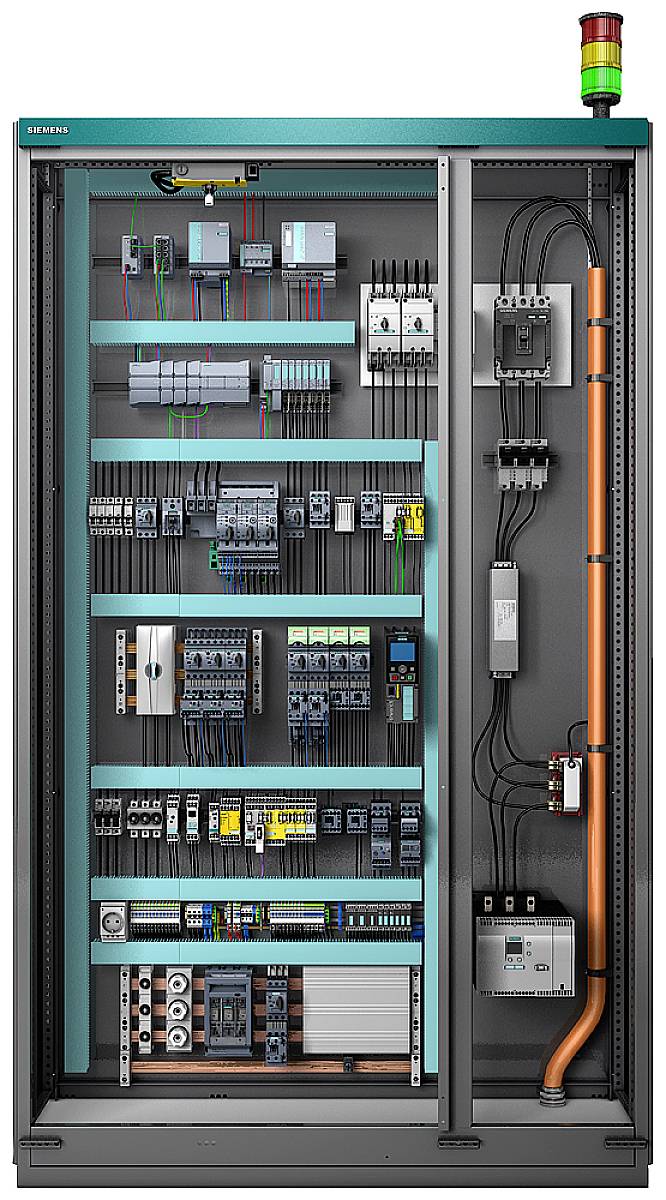

Ein geöffneter Schaltschrank zeigt eine Vielzahl von elektrischen Bauteilen, Schaltern und Verkabelungen in geordneter Anordnung.

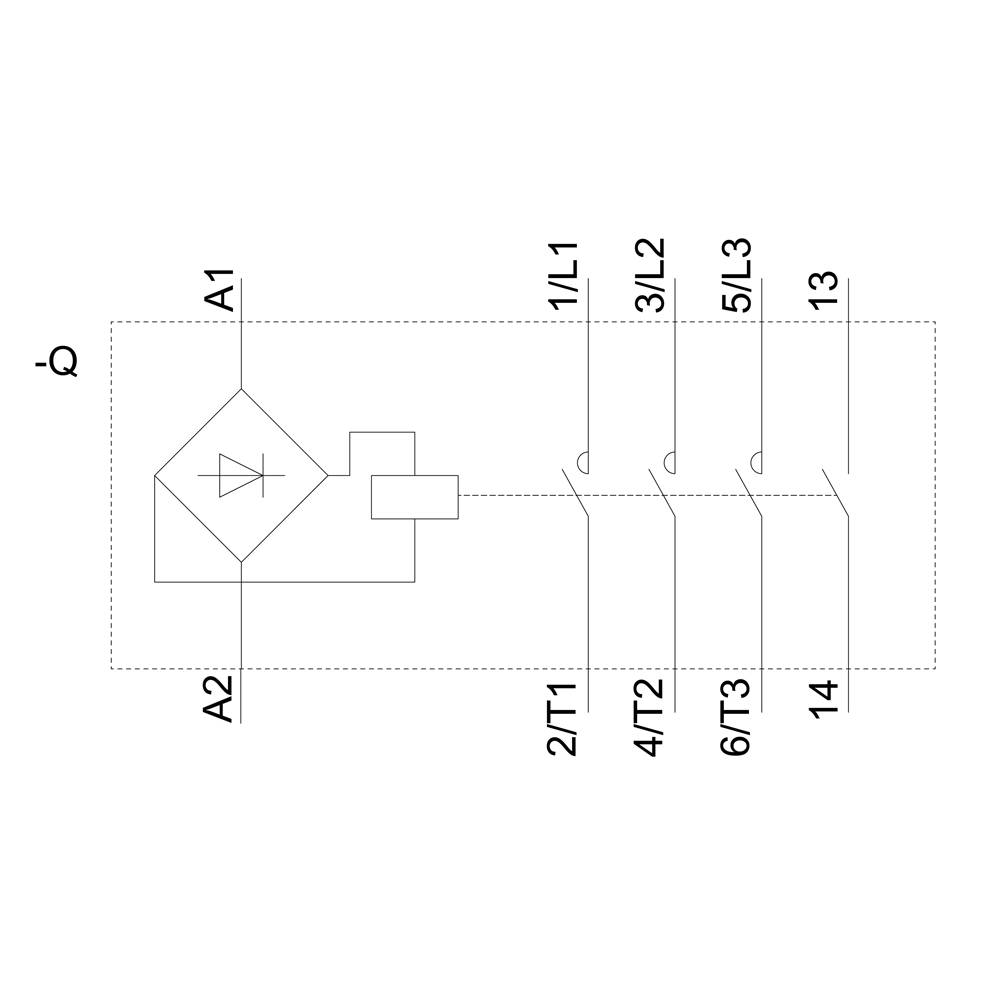

'Schaltplan eines Leistungsschalters mit Anschlüssen: L1, L2, L3, T1, T2, T3. Zeichnung zeigt elektrisches Symbol und Leitungen.'

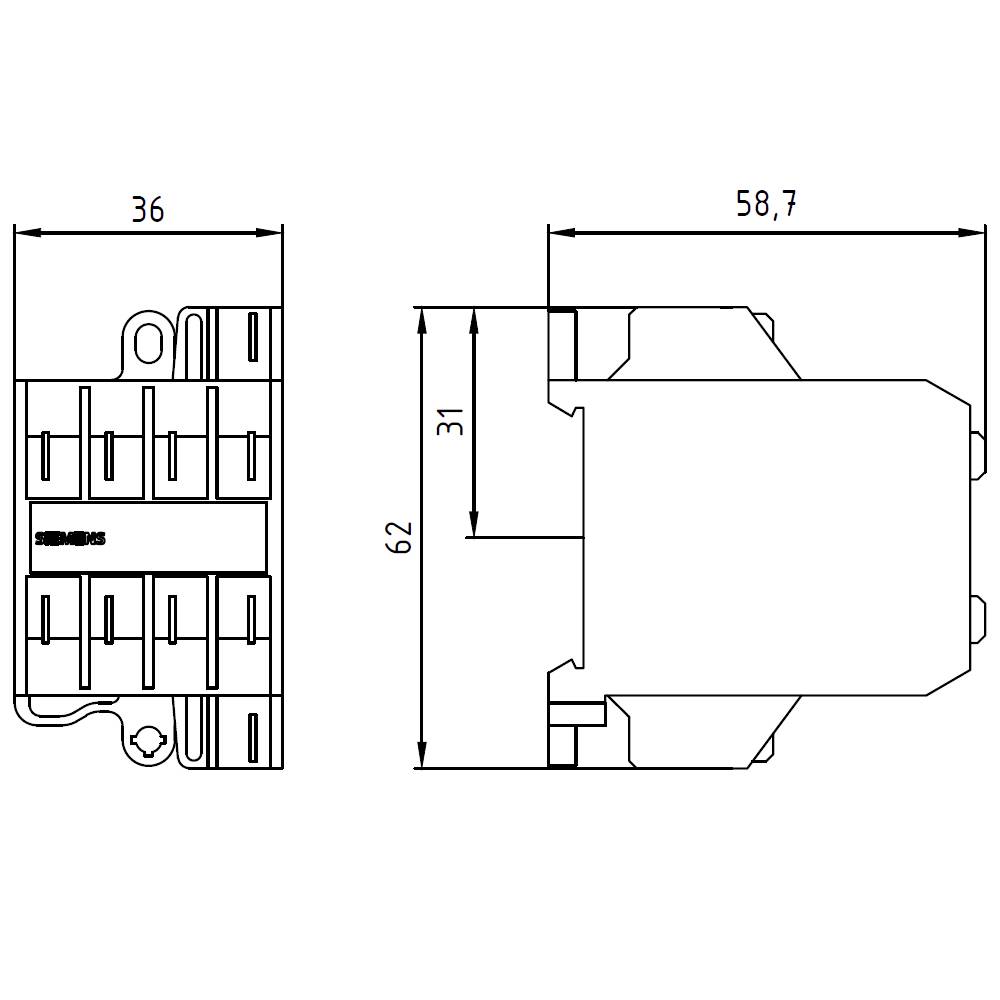

Technische Zeichnung einer rechteckigen elektrischen Komponente mit Maßangaben: 36 mm Breite, 62 mm Höhe, 58,7 mm Tiefe.

1/4

Abbildung ähnlich

Produkt-Art

Motorschütz

Polzahl

4polig

Leistung

4 kW

Anschluss

Flachstecker

Typ

3TG1010-1AG2

Datenblatt (PDF)

Siemens

Lieferung Fr., 16. Okt.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Set(s)

Gesamt (€ 29,08 / Stück)

€ 290,83

zzgl. MwSt.

Kostenfreier Versand

nur € 24,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Anzahl der Schließer / für Hauptkontakte: 3
Anzahl der Schließer / für Hilfskontakte: 1
Betriebsstrom bei AC-1 / bei 400 V: 16 A
Betriebsstrom bei AC-3 / bei 400 V: 8.4 A
Reiheneinbau: ja

Produkt-Art: Motorschütz

Typ: 3TG1010-1AG2

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 1 Schließer

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 110 V/AC

Steuerspannungs-Bereich: 110 - 110 V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 16 A

: 4 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung
Schnappbefestigung
Hutschiene

Anschluss: Flachstecker

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 36 mm

Höhe: 62 mm

Tiefe: 61 mm

Abm.: (B x H x T) 36 x 62 x 61 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2863687 Siemens 3TG1010-1AG2 Motorschütz 4 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Powerrelais, AC-3e/AC-3, 8,4 A, 4 kW / 400V, 3-polig, AC 110 V, 45-450 Hz, Hilfskontakte: 1 S, Flachsteckanschluss 6,3 x 0,8 mm Kleinschütz SIRIUS 3TG10 zum Schalten von Steuersignalen im Steuerstromkreis, z.B. für Hausgeräte, Hebezeuge oder im Installationsbereich.
Die 3TG10 Kleinschütze zeichnen sich aus durch ihre geringe Baubreite. Sie arbeiten brummfrei, haben einen eingebauten Hilfsschalter und können in beliebiger Einbaulage montiert werden.
Die Kleinschütze 3TG10 sind in AC- oder DC-Betätigung, für verschiedene Betriebsströme, mit 4 Schließern oder 3 Schließern und einem Öffner erhältlich und stehen mit Schraub- oder Flachsteckanschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Powerrelais, AC-3e/AC-3, 8,4 A, 4 kW / 400V, 3-polig, AC 110 V, 45-450 Hz, Hilfskontakte: 1 S, Flachsteckanschluss 6,3 x 0,8 mm Kleinschütz SIRIUS 3TG10 zum Schalten von Steuersignalen im Steuerstromkreis, z.B. für Hausgeräte, Hebezeuge oder im Installationsbereich.
Die 3TG10 Kleinschütze zeichnen sich aus durch ihre geringe Baubreite. Sie arbeiten brummfrei, haben einen eingebauten Hilfsschalter und können in beliebiger Einbaulage montiert werden.
Die Kleinschütze 3TG10 sind in AC- oder DC-Betätigung, für verschiedene Betriebsströme, mit 4 Schließern oder 3 Schließern und einem Öffner erhältlich und stehen mit Schraub- oder Flachsteckanschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
